Extron 完整解决方案成就美国知名私立高中优质协作学习环境

Bachmann 协作大楼是实验楼，所集成的技术需经过严格的审核，足够可靠且久经考验，为此我们选用 Extron 的产品和解决方案。

项目挑战

南加州的 Flintridge 私立高中是美国公认最顶尖的 25 所私立学校之一。该校招收 7 至 12 年级的学生，在培养其团队领导力的同时，深化对多学科的理解和掌握。这里的教室、实验室、工作室、讲习班乃至学习空间不仅配备专业的视音频系统，还可让同学们通过其个人设备随时加入课堂互动。这正是学校建造 Bachmann 协作大楼的初衷。

为激发学生的创造力和团队解决问题的能力，可靠、高性能且经济的 AV 演示系统，外加直观的控制系统是楼内所有学习和会议空间的必备。为此，校方聘请 ClearTech 担任集成商，并选用 Extron 的 AV 切换、音频及控制产品来进行系统部署。

解决方案

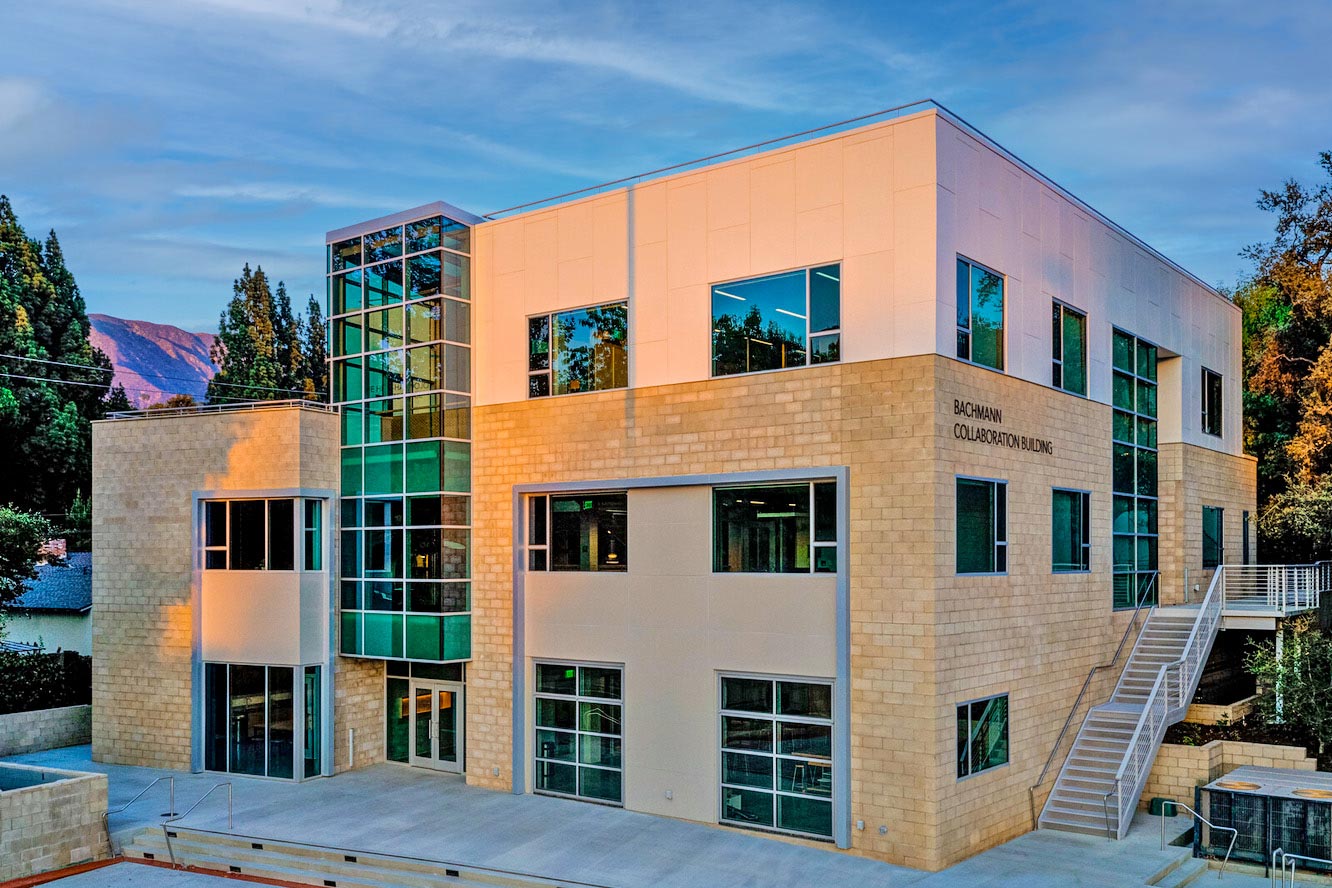

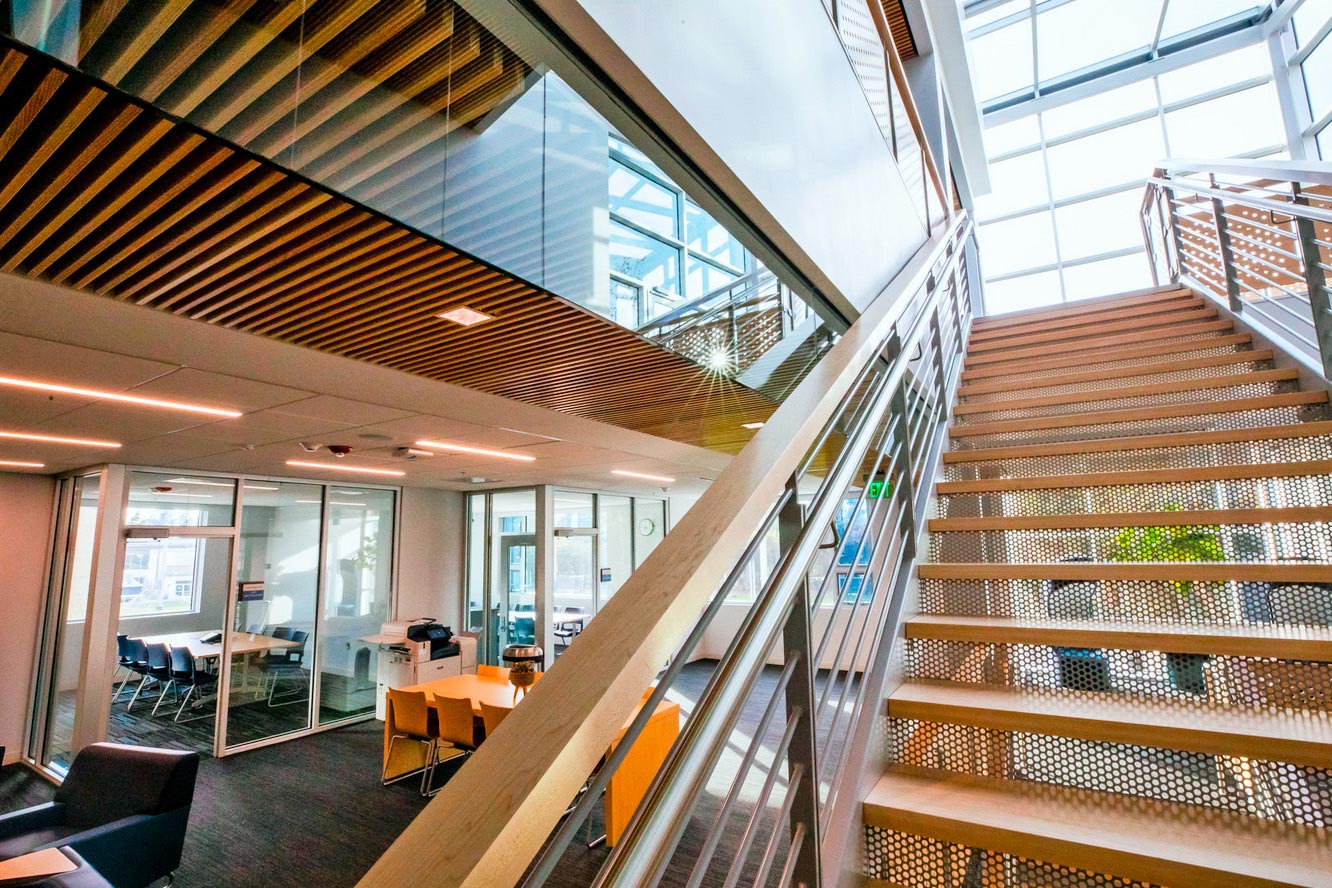

新建的三层大楼可为校园新增 17,500 平方英尺的教学空间，集中应用于 STEAM 教学（科学、技术、工程、艺术及数学）。智能化的技术为校方主张的增进同学间交流协作带来有力支持，同时也将多路信号源整合至一个完整的 AV 演示系统当中。

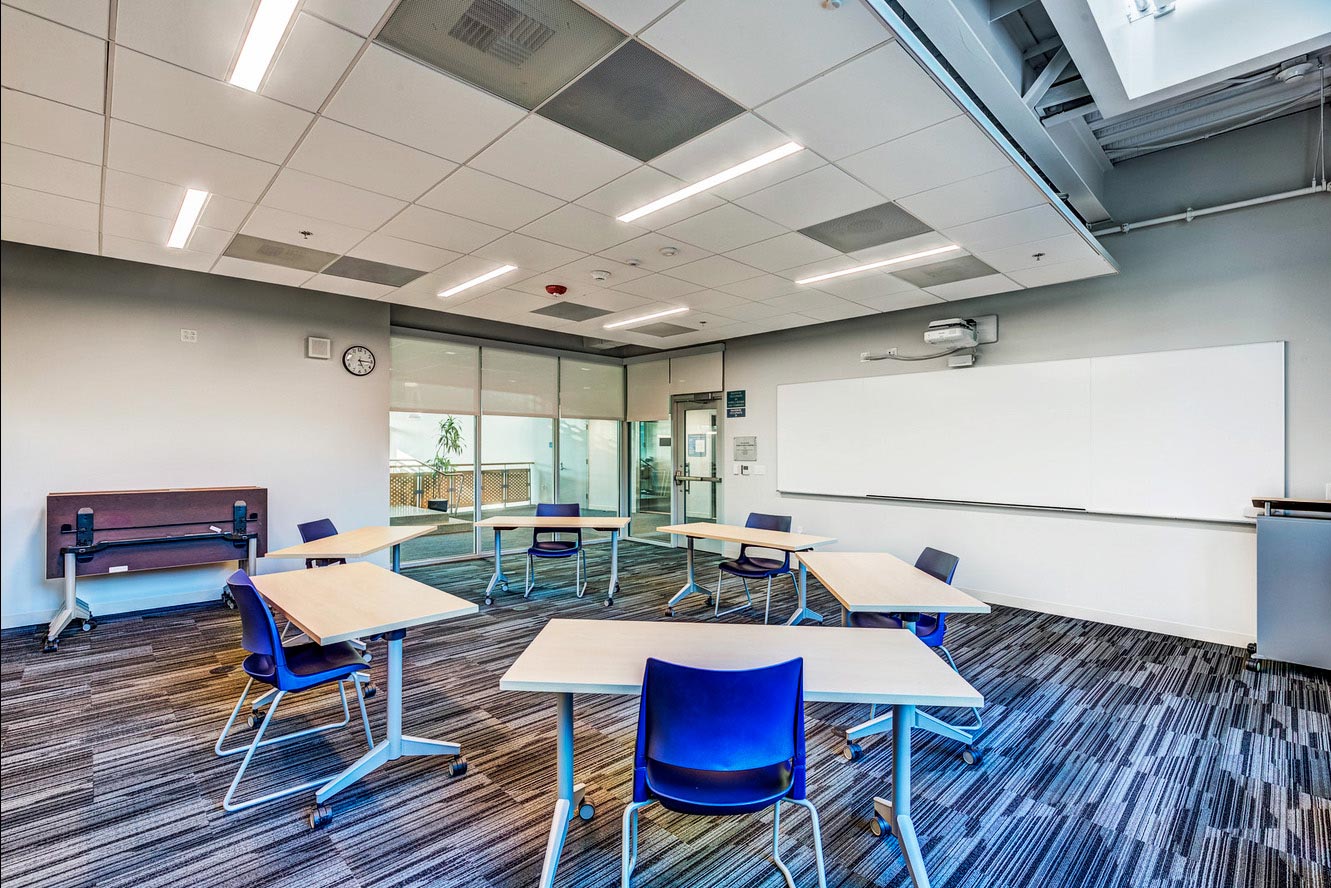

根据各空间的大小及功能，可选配单台或多台大屏显示器。其型号主要包括：带 Da-Lite^® IDEA™ 白板屏幕的 Epson^® BrightLink^® 交互式投影机，以及单台或多台 Samsung^® Flip 2 65“ 交互式 4K 显示器。信号源主要来自计算机、Apple^®TV、校园标配的媒体播放器以及通过 HDMI、USB 和网络接入的其它设备。此类信号源及 AV 设备统一安装在房间的机柜内。它们仅占用整个 20 RU 木制机柜一半都不到的空间，剩余空间还可放置笔记本电脑、移动设备以及印刷资料。

为了让每个房间都具有灵活的 AV 功能，设计团队为本项目选用了 Extron 图像解析度转换演示切换器、DTP^® 系列发送器和接收器、SoundField^® 扬声器以及 Pro 系列和 MediaLink^® Plus 控制产品。

Extron 通过经济型 CATx 电缆架构实现高性能的 AV 切换及分配

Extron 演示切换器负责将所需信号分配至不同显示器，并对图像进行解析度转换以匹配各显示器的分辨率。其集成的 Vector™ 4K 图像解析度转换引擎，EDID 管理及符合 HDCP 标准的技术，成功迎合了 Bachmann 协作大楼对快速切换和完美演示效果的核心需求。

102 创客空间、202 会议室以及 306 教室采用以 IN1806 4K/60 演示切换器为核心的 AV 系统。切换器的双路 DTP 输入和单路 DTP2 输出可通过单根 CATx 电缆传输 HDMI、音频和控制信号，为本地信号源和显示设备提供了极大的灵活性。除 DTP2 输出外，两路 HDMI 同步输出可支持 Miracast™ 及课堂录播系统。

师生均可通过动画预设、徽标键入及风格化的转场效果来创建精美的演示文稿，以训练其专业技能。演示内容被发送至安装在各显示器周围的 DTP 接收器。这款 Extron 接收器广泛应用于校园，其稳定性早已经验证。采用 1” 高，稳固型外壳的它，可轻松被安装至投影机上方或显示器后方。1 台内置 DTP 发送器的四路输入 DTP HDMI 切换器用于为桌面、讲台及工作站的设备提供本地切换。它可被隐藏在桌面下方或家具内。支持信号源之间的自动切换，大大简化了系统操作。

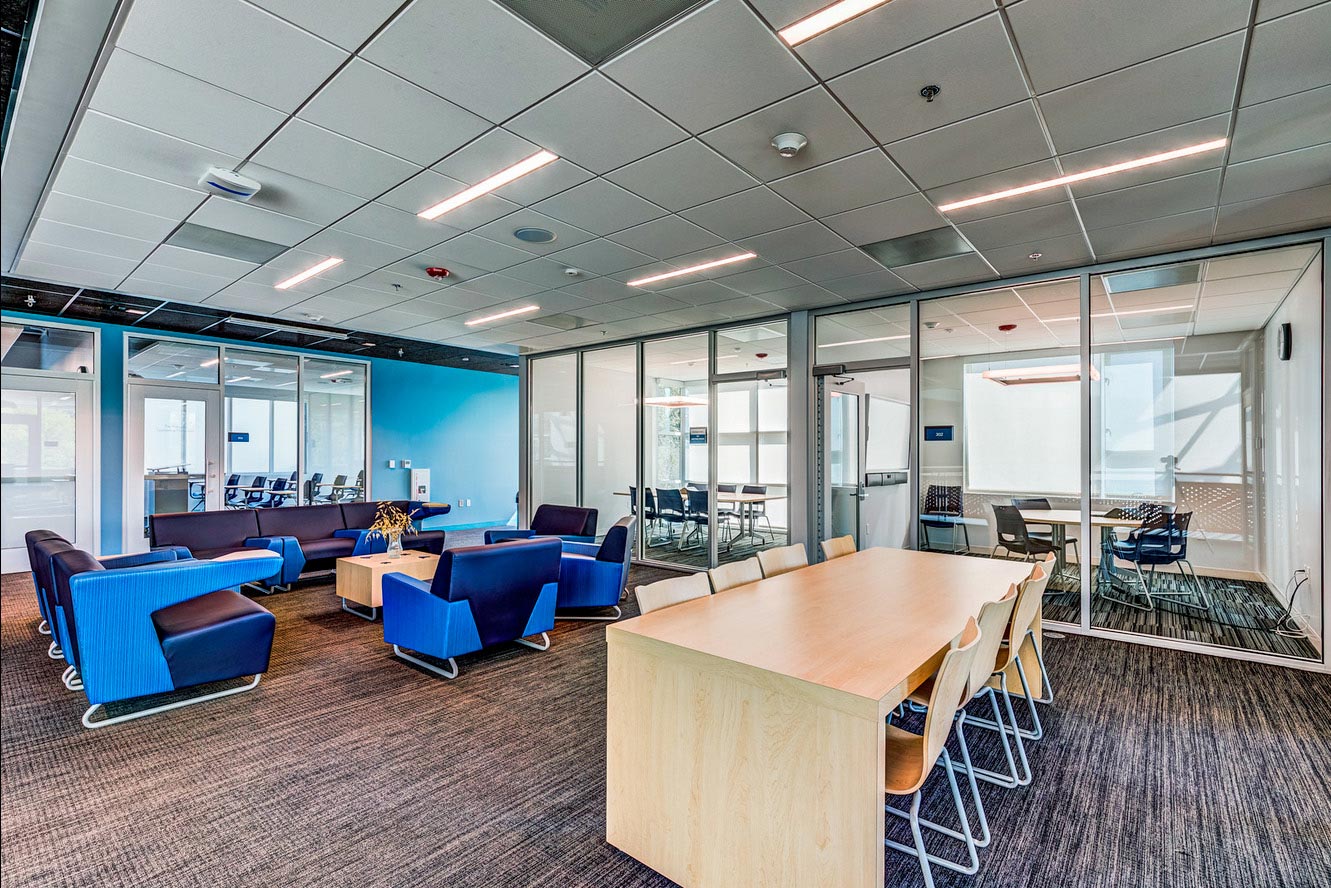

对于大型空间，如学生领导力会议室和 207 全球研究教室，Extron 八路输入图像解析度转换演示切换器 IN1808 可为其提供 AV 及控制信号的路由，它还带有 1 路 DTP2 输出。其自带的以太网端口可直接控制各端点及外接设备，无需单独安装控制设备。它也可为传统设备提供模拟输入， 同时还支持两路带混音的麦克风/线路输入、嵌入式音频切换及其他音频处理功能。此外，自动的麦克风闪避也进一步简化了系统操作。

Extron 天花板及 Sound Bar 扬声器优化语音通信及协作

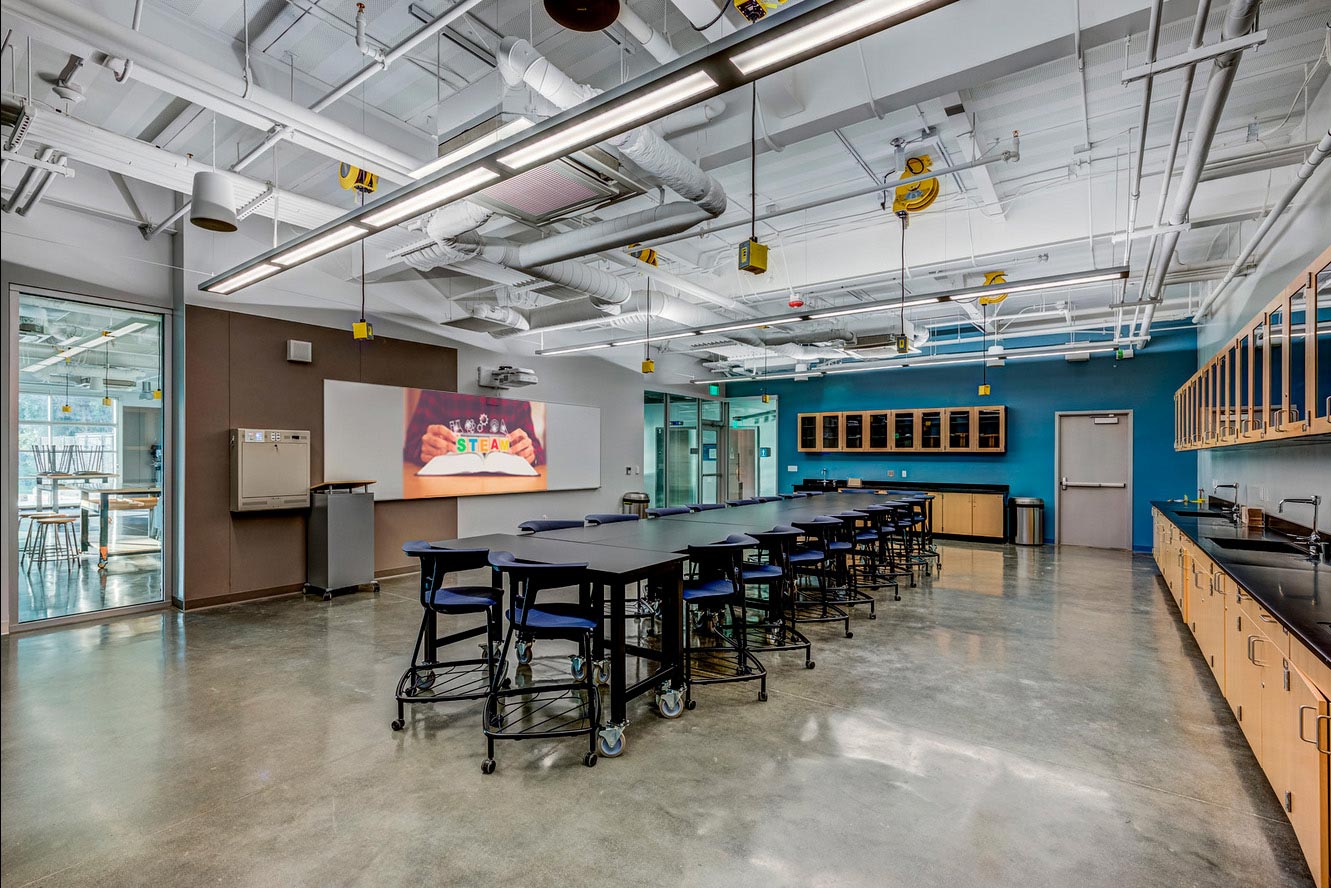

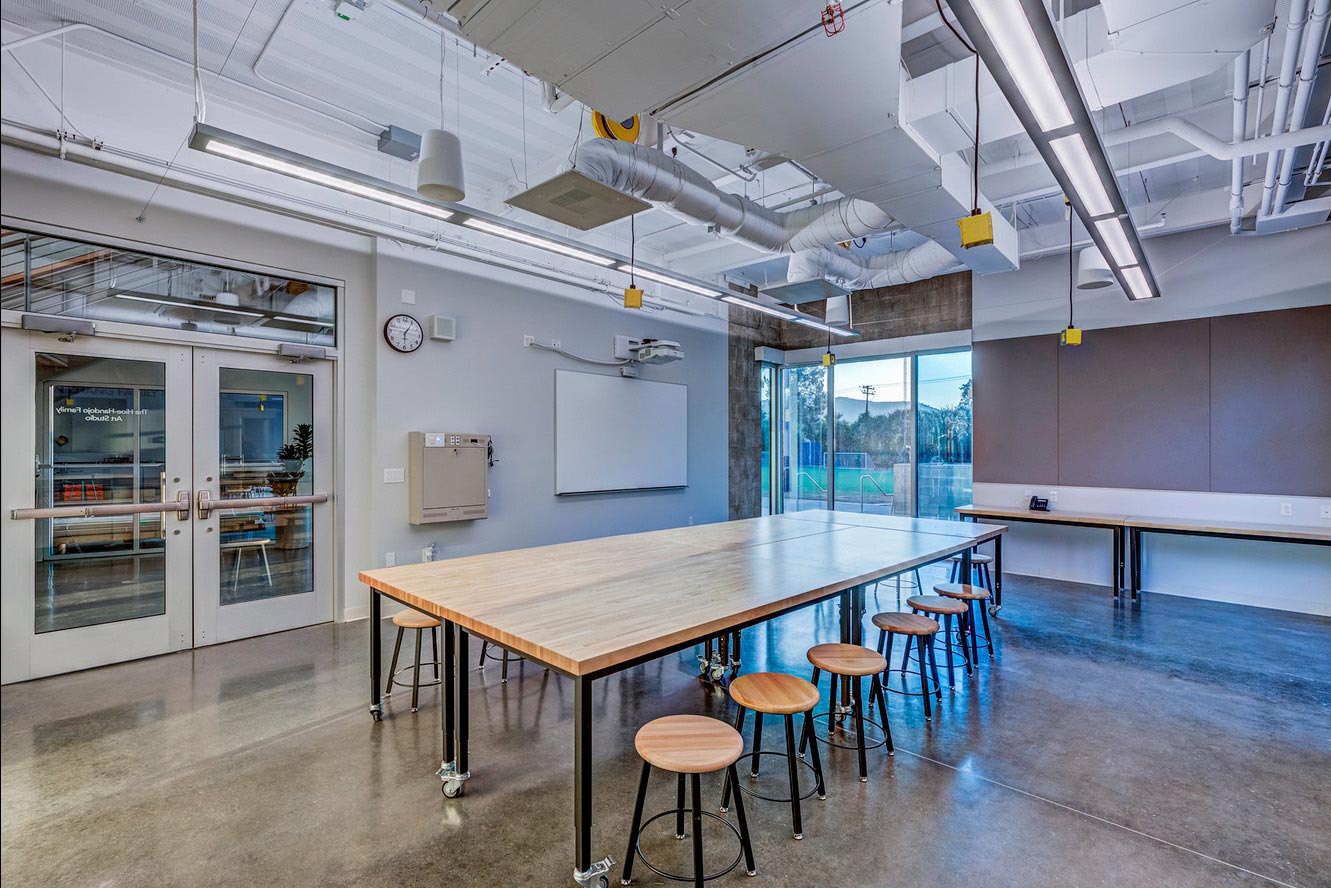

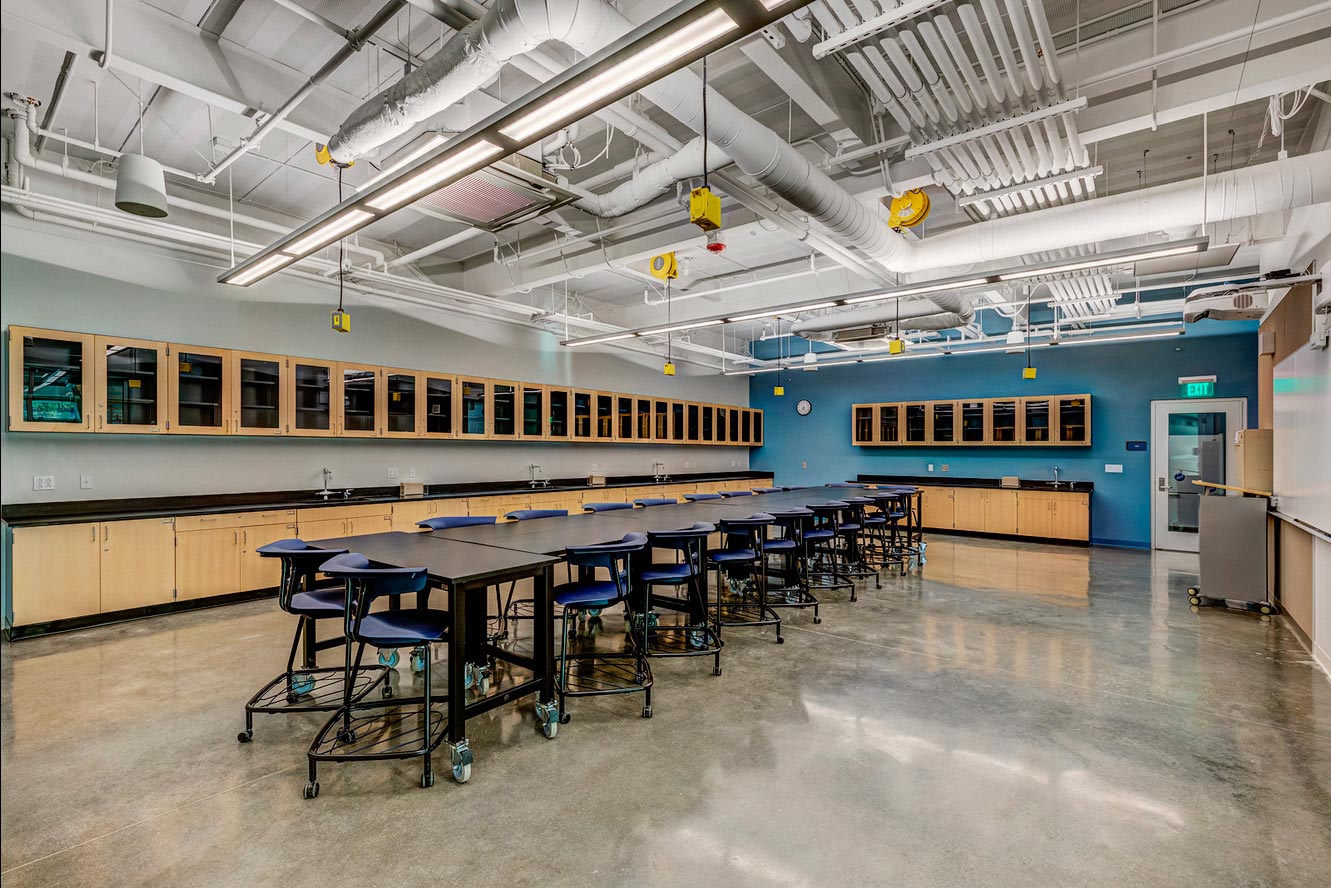

扩声系统集成了 Extron 多款扬声器，以适应不同的应用环境。其类型和数量主要视天花板构造、房间大小及用途而定。102 创客空间、104 艺术工作室及 306 教室等采用高吊顶的空间，集成商为其配备了 SF 26PT 悬垂式扬声器。这款外形酷似现代吊灯的扬声器采用 92° 锥形覆盖和双路设计，能够与房间装饰完美融合。它为整个房间提供卓越音质。SF 228T 扬声器的外观设计接近天花板的通风口，适用于常规吊顶的房间。它的 8" 低音扩音器和 1" 丝质圆顶高音扩音器可确保高品质的语音和节目音频再现。为了缓解课堂内紧张的气氛，老师可通过播放高保真音乐来予以放松心情。

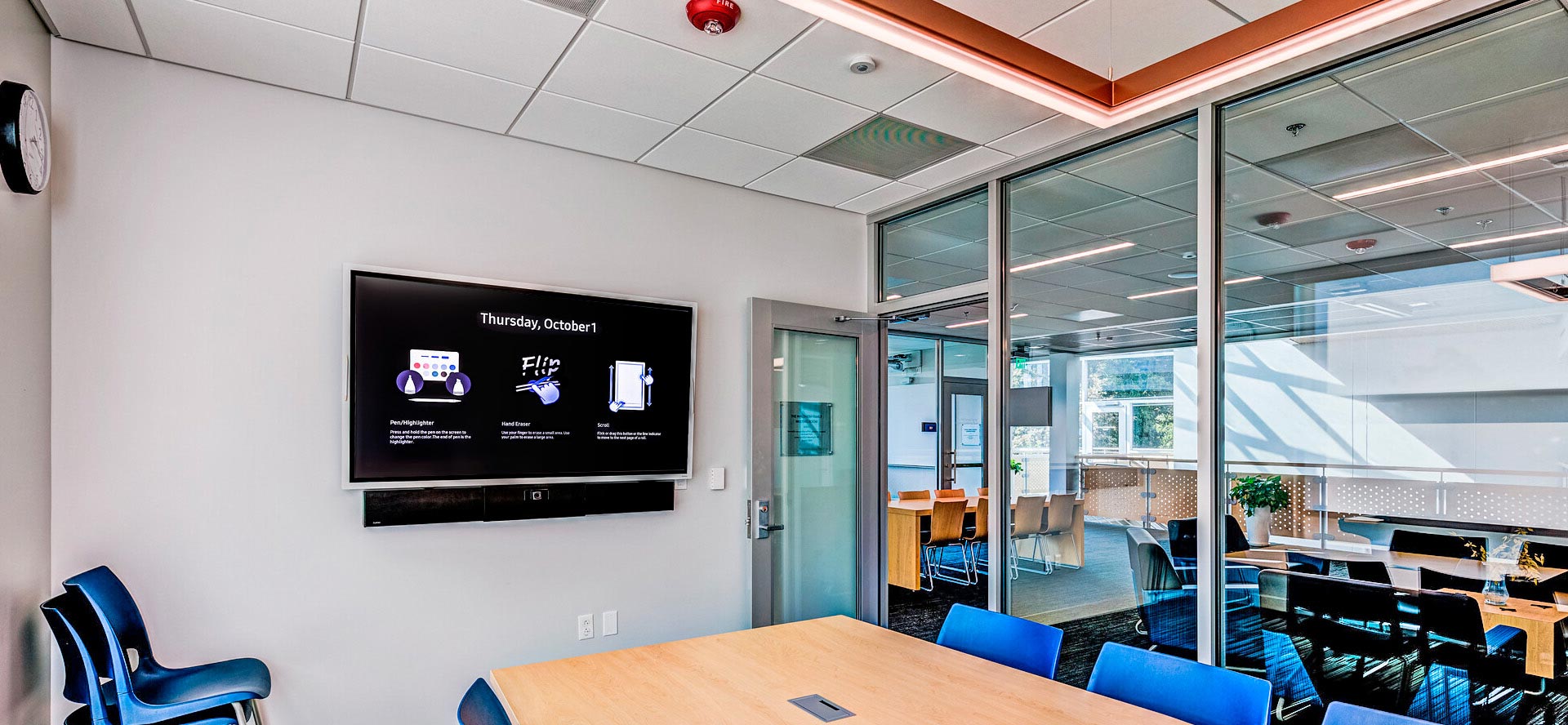

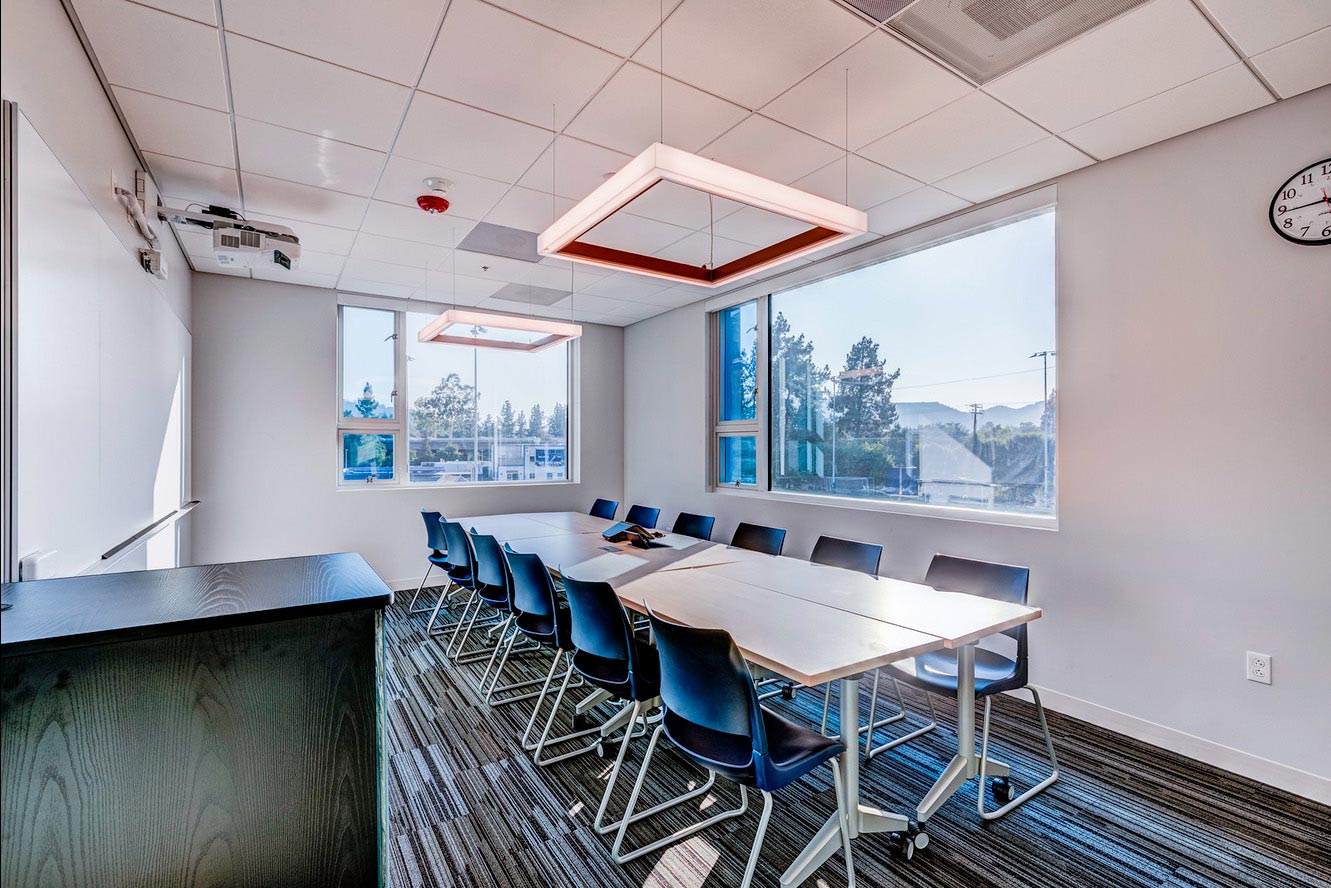

在 203 和 303 等会议室，由专为协作式空间设计的 SB 33 A Sound Bar 提供音频放大，其中间网板内置用于视频会议的摄像头。集成的 ENERGY STAR^® D 类放大器大大降低了系统复杂性。Sound Bar 安装在主显示器的下方，其宽度可调节以匹配不同显示器，实现定制化的设计布局。

Extron 控制产品为师生提供用户友好的系统操作

系统控制方面，校方要求直观且反应敏捷，避免影响学生的创造及交流互动。设计团队选用了 IPCP Pro 350 xi 控制处理器，该产品可与 TouchLink^® Pro 触摸屏及 MediaLink Plus 控制器协同工作。这样的产品组合轻松实现了对系统电源、信号源选择及音量大小的管理。处理器自带的多个串行端口可用于跟其他设备对接，而 4 个继电器则为电动投影幕的控制带来极大的便利。AV 连接通过 AAP™ 模块来实现，它还可支持 AC 及 USB 电源连接。

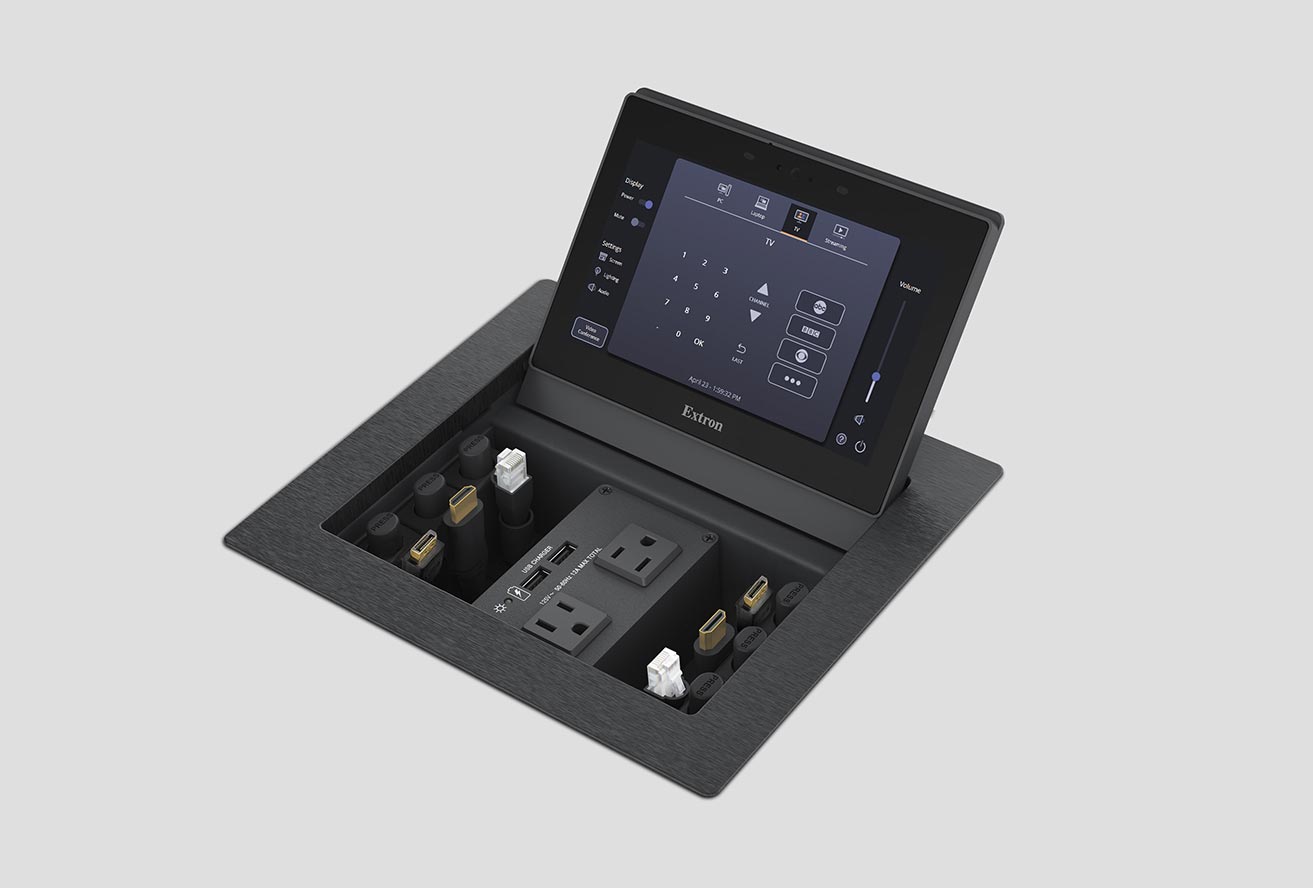

室内 AV 系统的触摸控制方面，TLP Pro 725C 可安装在讲台桌面或嵌入至机柜顶部。集成在 Cable Cubby^® 接线盒上盖的 7" 触摸屏可便捷地访问直观的 AV 系统控制界面，为所有用户带来轻松的操作体验。该接线盒亦可为 BYOD 提供便利的 AV 和电源连接。每个学生工作站均配备 MLC Plus 200 控制器，它可简化信号源选择及相关显示器的控制操作。

成果反馈

事实证明，Flintridge 高中耗资 1420 万美金建造的，汇聚多间高性能学习和会议空间的 Bachmann 协作大楼是一个非常成功的项目。集成优质 AV 系统的教学环境不仅促进了学生间的互动与协作，更激发了他们的创造力。特别是搭载 Extron 产品和技术的房间可有效唤醒学生学习的动力，并成功将团队成员的技能、天赋、创意和智慧凝聚在一起。全新的教学环境为 Flintridge 的毕业生未来加入众多 STEAM 相关领域或机构，并担任领导角色打下了坚实的基础。
