Extron NAV 成功助力长滩城市学院全新电竞场馆精彩赛事

长滩城市学院 (LBCC) 作为美国加州最大的社区学院之一，可提供科技丰厚的学习环境、广阔的学术和职业技能教学课程、强有力的社区伙伴关系以及经济和劳动力发展举措，为同学们顺利升入四年制大学、职业晋升及个人发展做好充分准备。其课程种类繁多，涵盖烹饪艺术、商业、健康科学、运动机能学、语言艺术、传播学、科学、工程学、数学、社会科学、行为科学、视觉艺术及表演艺术等等。

LBCC 拥有一支屡获冠军的电竞战队，该团队参加 全美高校电竞联盟 (NECC) 联赛，与来自全美各地 600 多所两/四年制的学院/大学展开角逐。他们拥有主攻《英雄联盟》、《无畏契约》、《彩虹六号：围攻》和《火箭联盟》游戏的战队。LBCC 于 2022 年开始涉足电竞领域。在最初的两年里，队员们一直利用附近高中的电竞实验室进行比赛。2024 年，LBCC 在文科校区开设了自己的电竞馆。Extron 负责为场馆提供视音频技术，力求让所有粉丝及选手都能够获得沉浸式的赛事体验。

Extron 全程与 LBCC 的 AV 技术团队保持紧密合作。这是 LBCC 的首间电竞馆，我们当中大多数人当时对于电竞行业还很陌生。Extron 充分发挥其经验优势，为我们详细介绍了电竞场景应用中 AV 信号路由及控制的多种解决方案。根据其提供的可选方案，我们为该项目选用了 NAV® Pro AV over IP。这也是 LBCC 首次部署 AV over IP 系统，效果非常棒！我们目前正在考虑将 AV over IP 技术扩展应用至 LBCC 更多的教学空间。

项目挑战

随着 LBCC 电竞社团日渐受欢迎，选手们显然需要一个校内主场，这样就不必长途跋涉穿过整个城镇去另一所学校的场馆参赛了。校方的愿景是打造一个动态化的电竞馆，既可提供游戏休闲娱乐，又能支持联赛等竞技比赛。

在 LBCC 教学及多媒体技术项目经理 Chris Greenwood 和 Mayra Aguilar 的联合指导下，结合电竞主管 Gabe Giangualano 提出的需求，这一愿景得以实现。加州当地的建筑公司 HPI 、工程公司 P2S 和集成商 EKC 分别协助完成了空间设计以及 AV 系统的设计安装工作。Extron 产品被指定用于视音频信号切换、分配及控制。

愿望清单：

灵活的 AV 信号路由。AV 系统需能够获取任一选手或教练 PC 的游戏视音频内容，并将其演示在多台平板显示器上，同时辅以环绕声效果。比赛期间，解说员需能够从任一游戏 PC 抓取视音频信号内容，以便实时剪辑联赛实况内容，再搭配快节奏解说，一起通过大屏显示器向场内观众演示，同时还可通过像 Twitch 或 YouTube 这样的互联网游戏平台进行线上直播。

简单直观的 AV 系统控制界面。为控制 AV 系统信号路由，LBCC 需采用大尺寸的触摸控制屏，以便将所有输入和输出呈现在同一个简单直观的图形用户界面上。LBCC 大多数常规教室的 AV 系统选用 10" 触摸屏， 但快节奏的电竞场景需要更大尺寸的触摸屏，以容纳 47 台游戏 PC、10 台大屏显示器和 6 台 PTZ 摄像机。AV 系统控制程序可预先设定，这样用户只需轻触屏幕，即可瞬时创建团队及选手对阵情况的多窗口演示。

多路辅助输入/输出连接端。所有墙面板及嵌入式安装在各游戏桌内的接线盒均配备辅助的 HDMI 和 USB 连接端，以方便教练在必要时将移动游戏 PC 接入系统。此类接线盒亦可为学生自带设备（如其个人的游戏机或助听设备）提供额外连接。

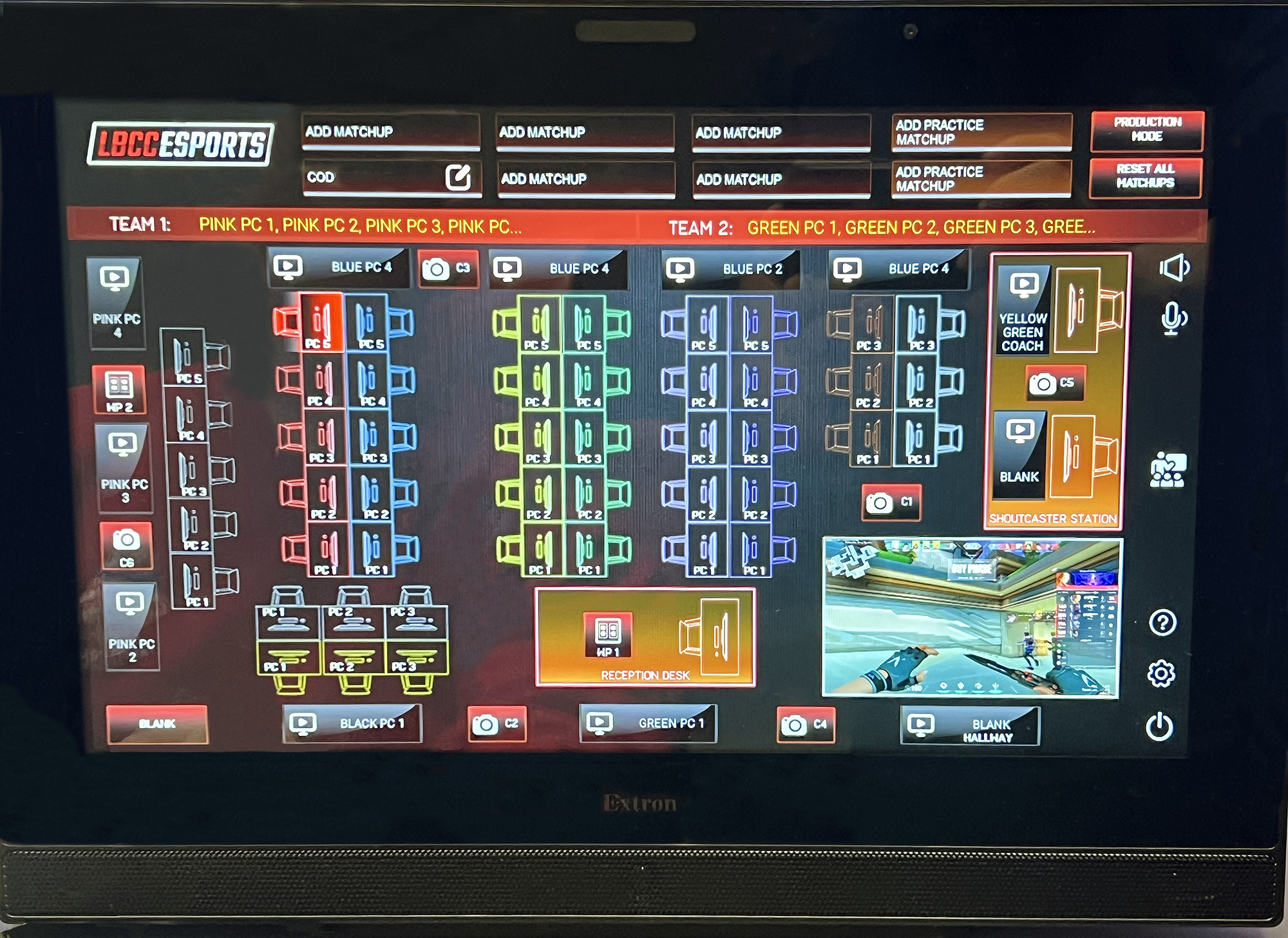

Extron 为电竞馆设计的 AV 控制系统成功满足了我们为用户提供直观便捷操作体验的需求。触摸屏的 GUI 界面会以地图的形式显示所有可选的游戏工作站和显示器。这使得用户为团队分配游戏工作站、创建比赛对阵以及在室内显示器上布局多窗口演示等操作非常的自然且流畅，而控制系统则在后台处理信号的切换及路由。

解决方案

NAV® Pro AV over IP
灵活且可扩展的 AV 分布式主干网络

鉴于如此庞大的音视频终端数量，且这些数量肯定还会随着时间的推移而增加，因此选择易于扩展的 NAV Pro AV over IP 分布式网络架构是很合乎情理的。对于电竞环境而言，玩家的反应时间可能决定胜负，NAV 极低延迟的信号传输为玩家提供了核心竞争优势。

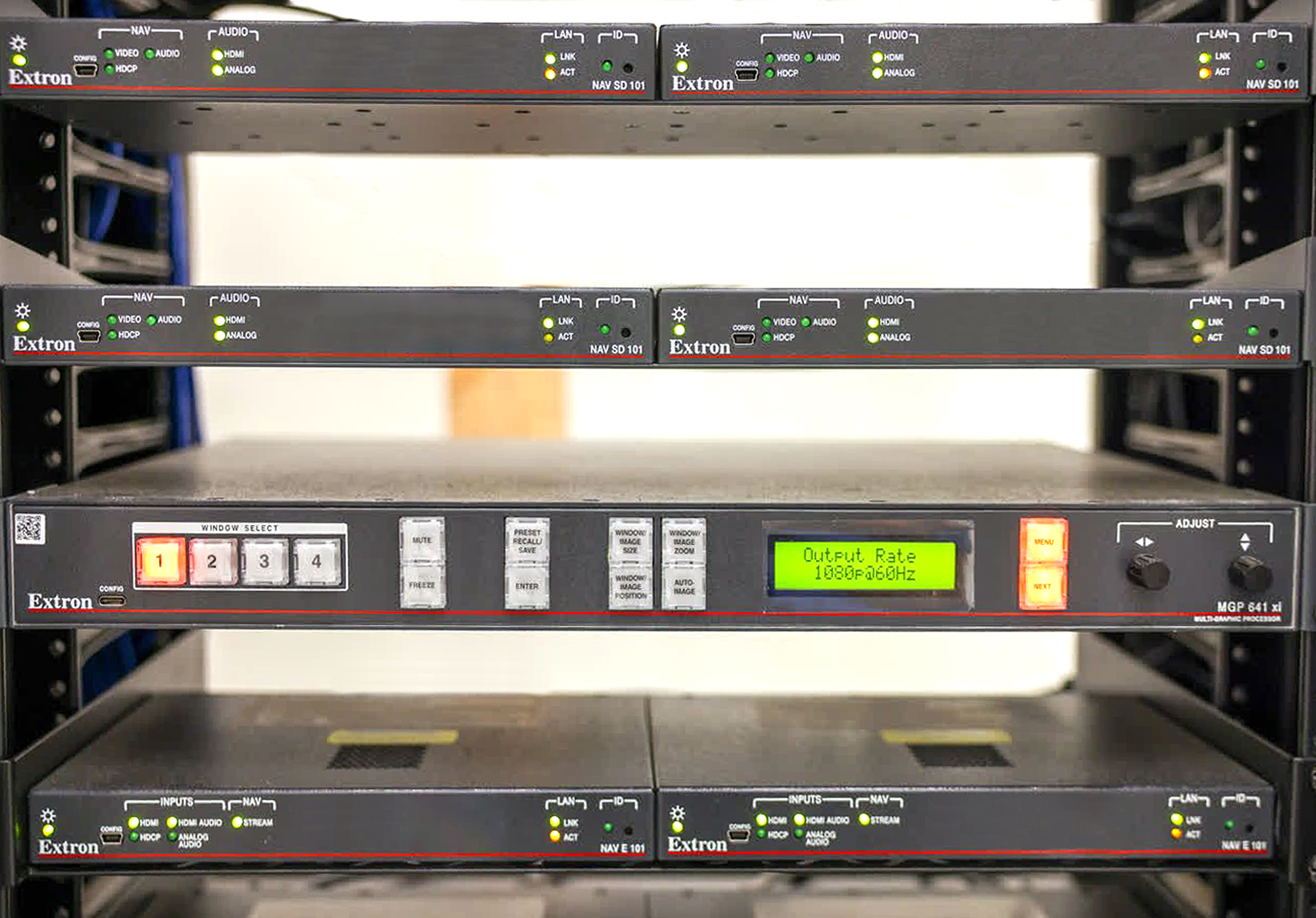

NAV E 101、NAV E 121 及 NAV E 401 D 编码器可接收 AV 信号内容，并通过标准的 1 Gbps 以太网交换机将其流传输至 NAV SD 101 图像解析度转换解码器。NAV 编码器和解码器还可选择通过同一网络架构由交换机进行以太网供电（PoE），从而大大简化了系统布线及安装。集成 240 个 NAV 端点 LinkLicense® 的 NAVigator 系统管理器可通过一个直观的浏览器界面轻松配置、维护、管理和控制所有的 NAV 编码器和解码器。凭借 240 个端点的可扩展容量，当前架构仍可增加更多的游戏工作站和显示设备，具备足够广阔的扩展空间。

47 个游戏工作站和 5 个教练工作站
有序地分布在赛场内

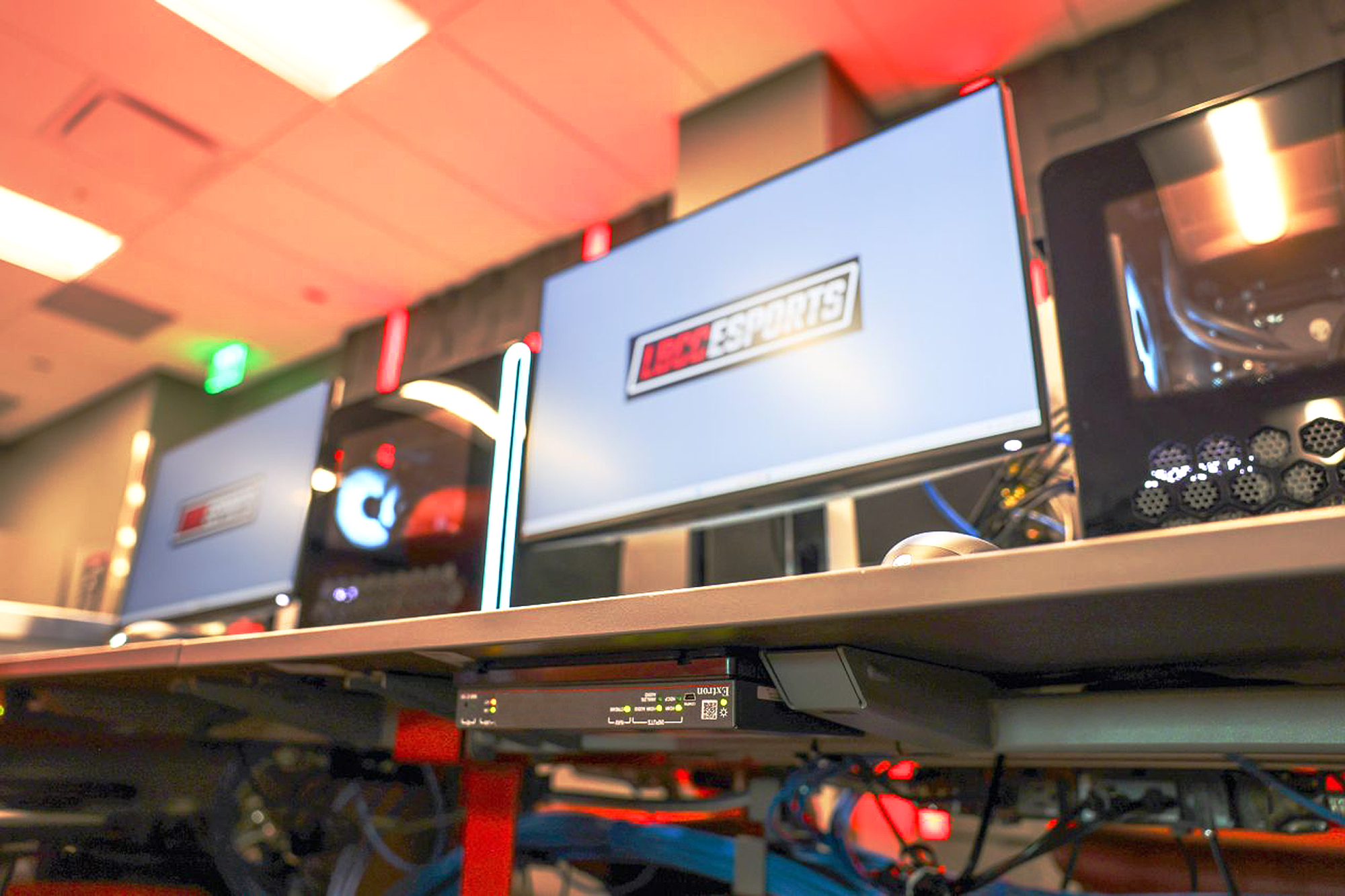

在游戏区域内，47 台 Alienware 游戏设备按照比赛小组分布在 6 张长桌上。其中 3 张长桌的两侧各部署 5 个游戏工作站，用于 5v5 团队训练， 2 张长桌部署为 3v3 训练， 还有 1 张长桌单独部署为 5 个工作站，供单人游戏使用。以上每张长桌的末端都部署有一个教练工作站。所有游戏及教练工作站的 PC 均通过 HDMI 与桌下配套安装的 NAV 编码器互联。

平板显示器和 PTZ 摄像机让玩家和观众
共享游戏精彩瞬间

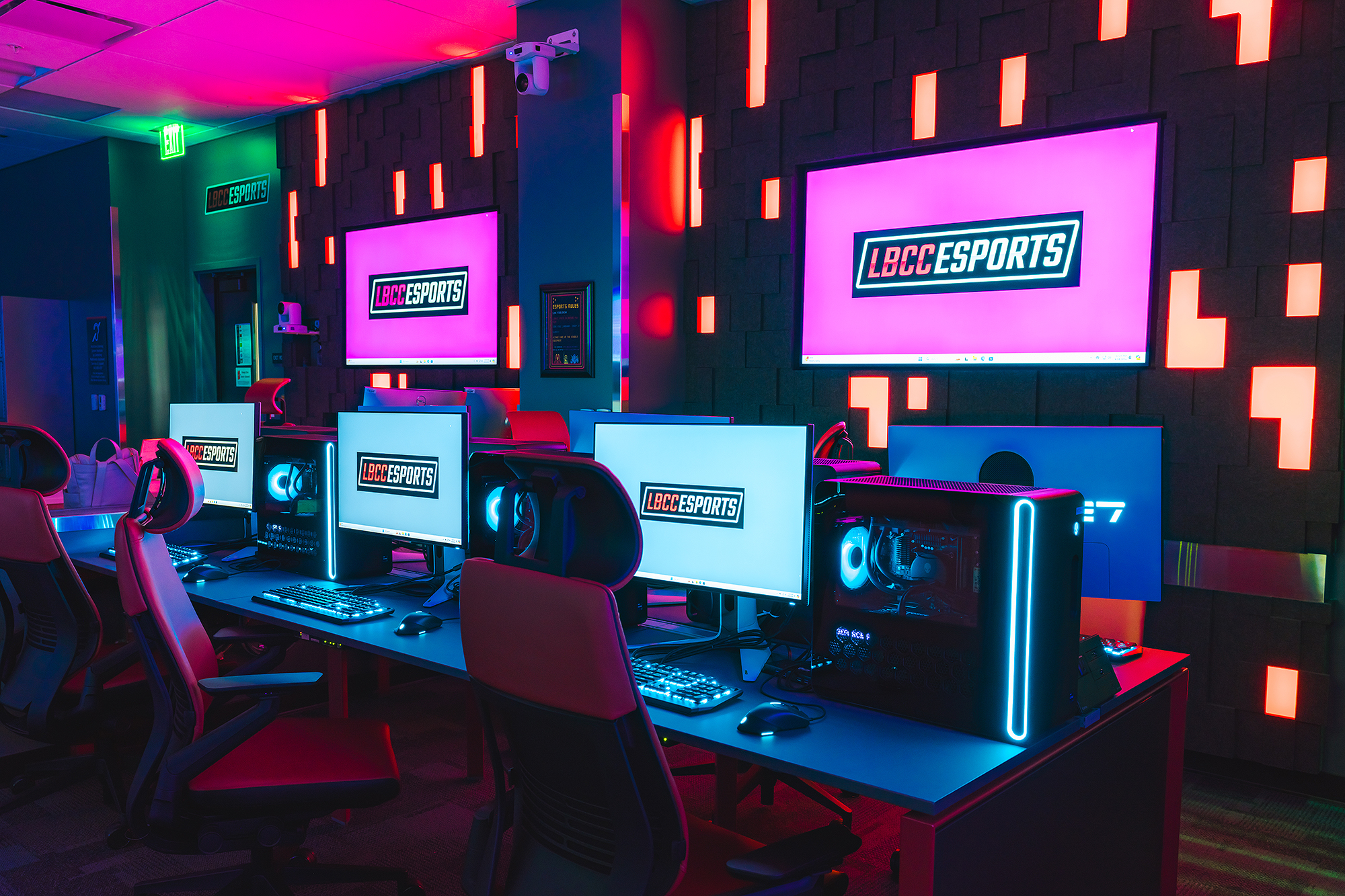

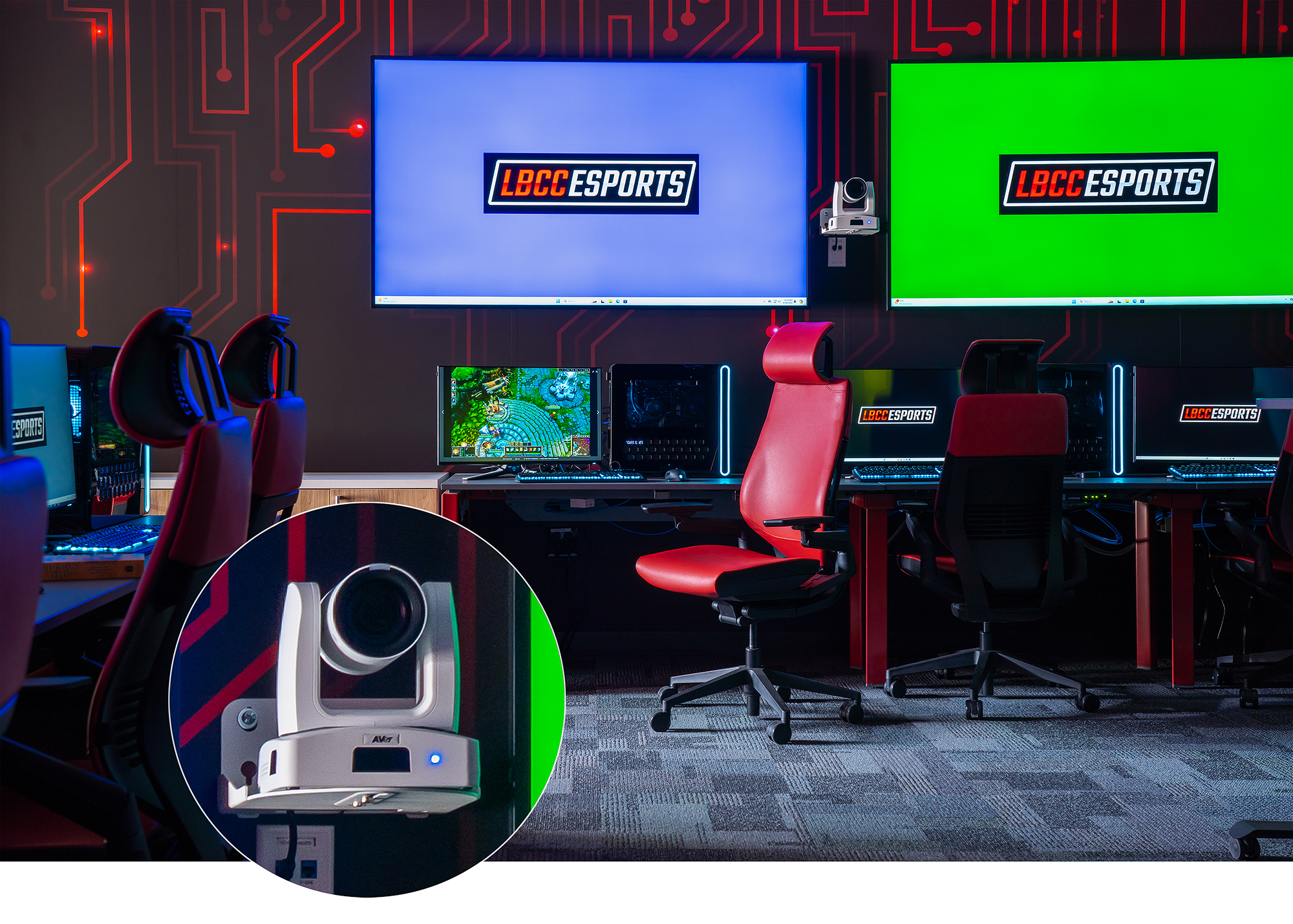

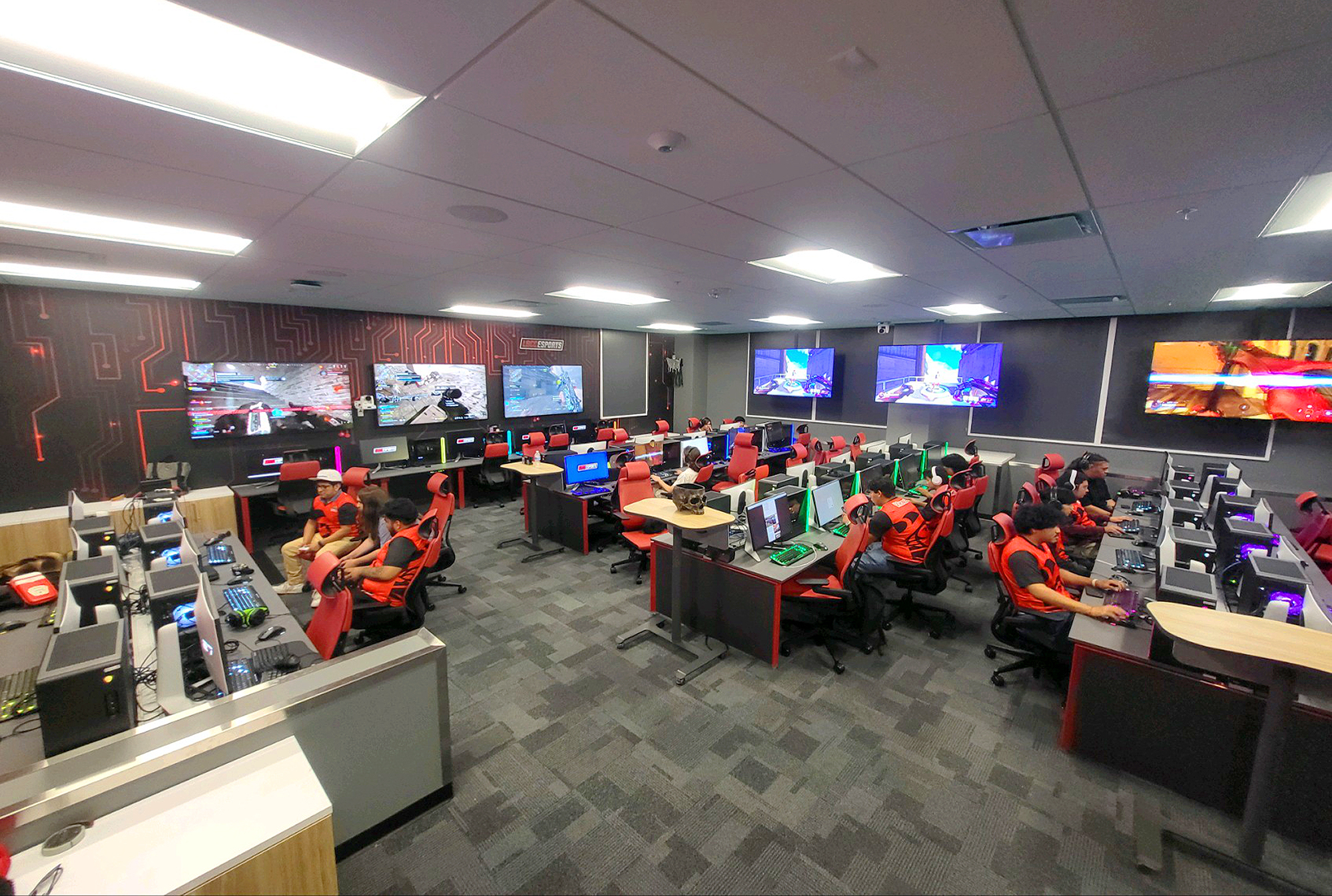

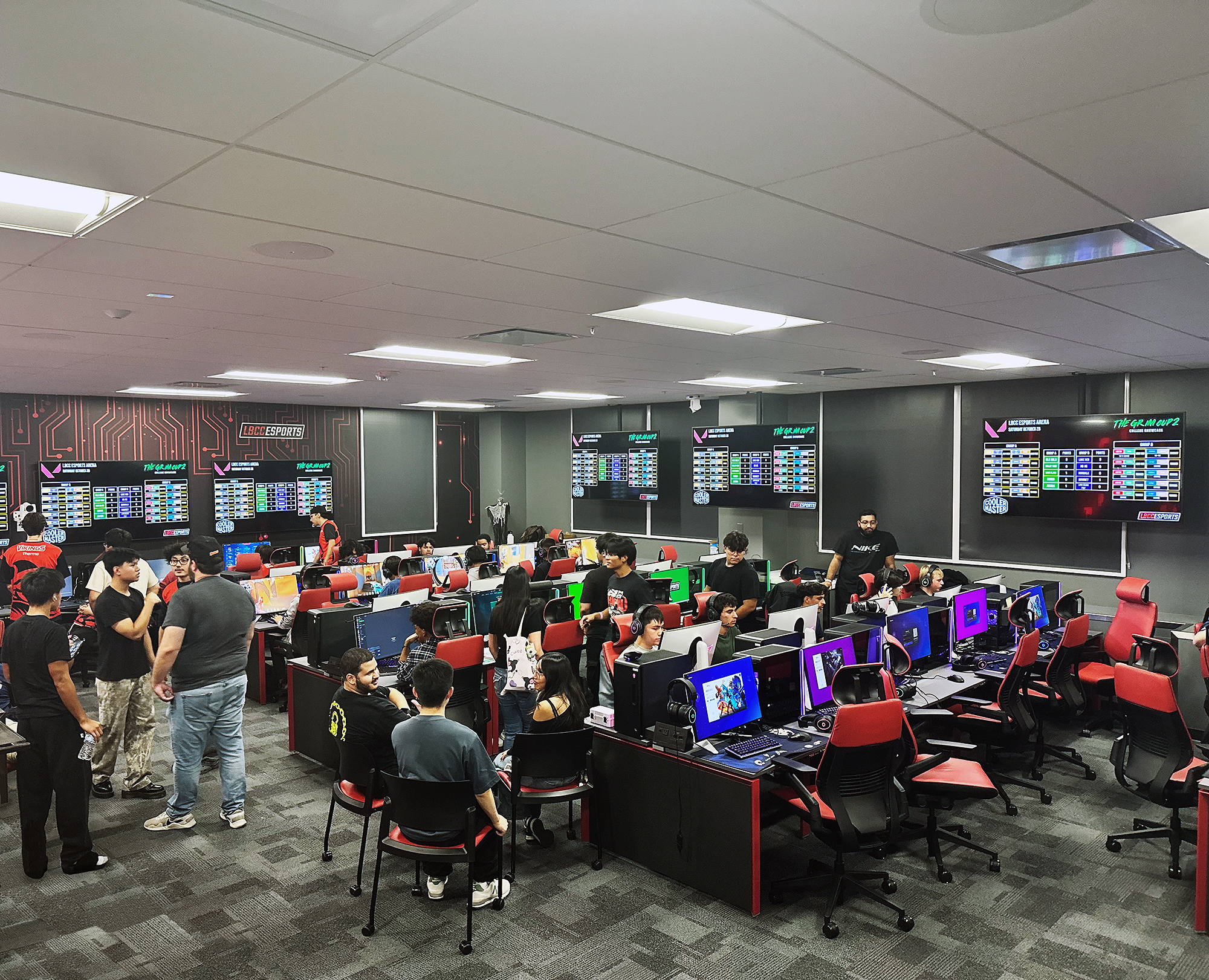

随处可见的显示器和 PTZ 摄像机。无论您身处电竞馆的哪个位置，只需抬头即可看到以 4K 清晰度呈现的精彩游戏画面。7 台 75" 平板显示器环绕游戏区安装。2 台 65" 显示器位于解说员工作站，以方便节目制作人员对正在制作的节目内容进行预监。接待大厅的 75" 显示器可为刚刚抵达的观众提供实时信息动态。而当其穿过走廊时，55" 的显示器也可让他们持续关注比赛进程。5 台追踪式 PTZ 摄像机可覆盖整个游戏区的所有玩家。

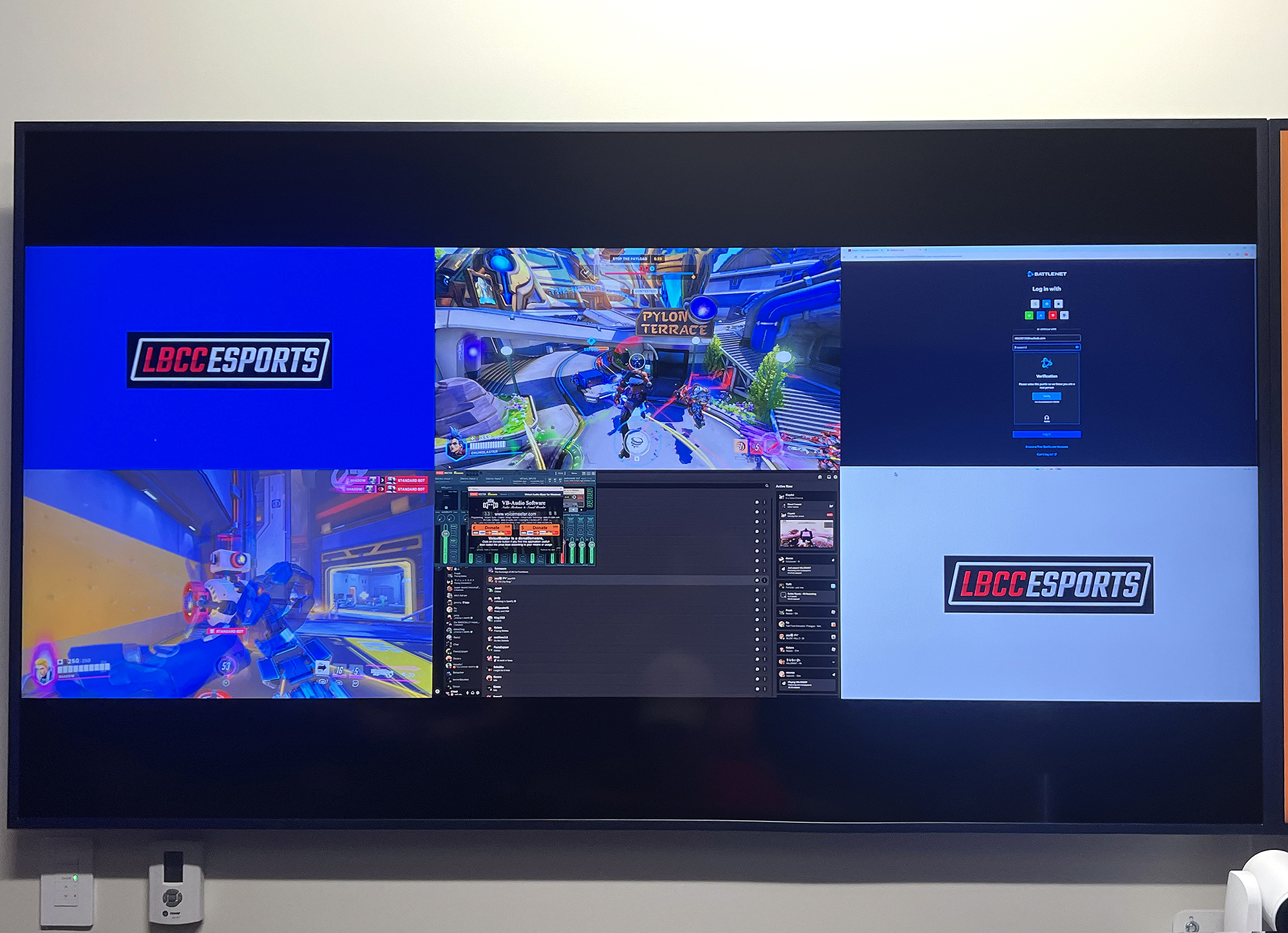

多窗口分屏显示 当前 AV 系统集成 2 台 MGP 641 xi 多窗口处理器，每台都能单屏演示多达 4 个信号源窗口。MGP 设备在这里采用菊花链式部署，使得任一显示器上最多可呈现 8 个信号源窗口。这也让制作团队有更大的余地去打造多选手同场竞技的分屏画面以及其他富有戏剧性的游戏画面。

服务台负责设置团队对决
及常规 AV 系统控制

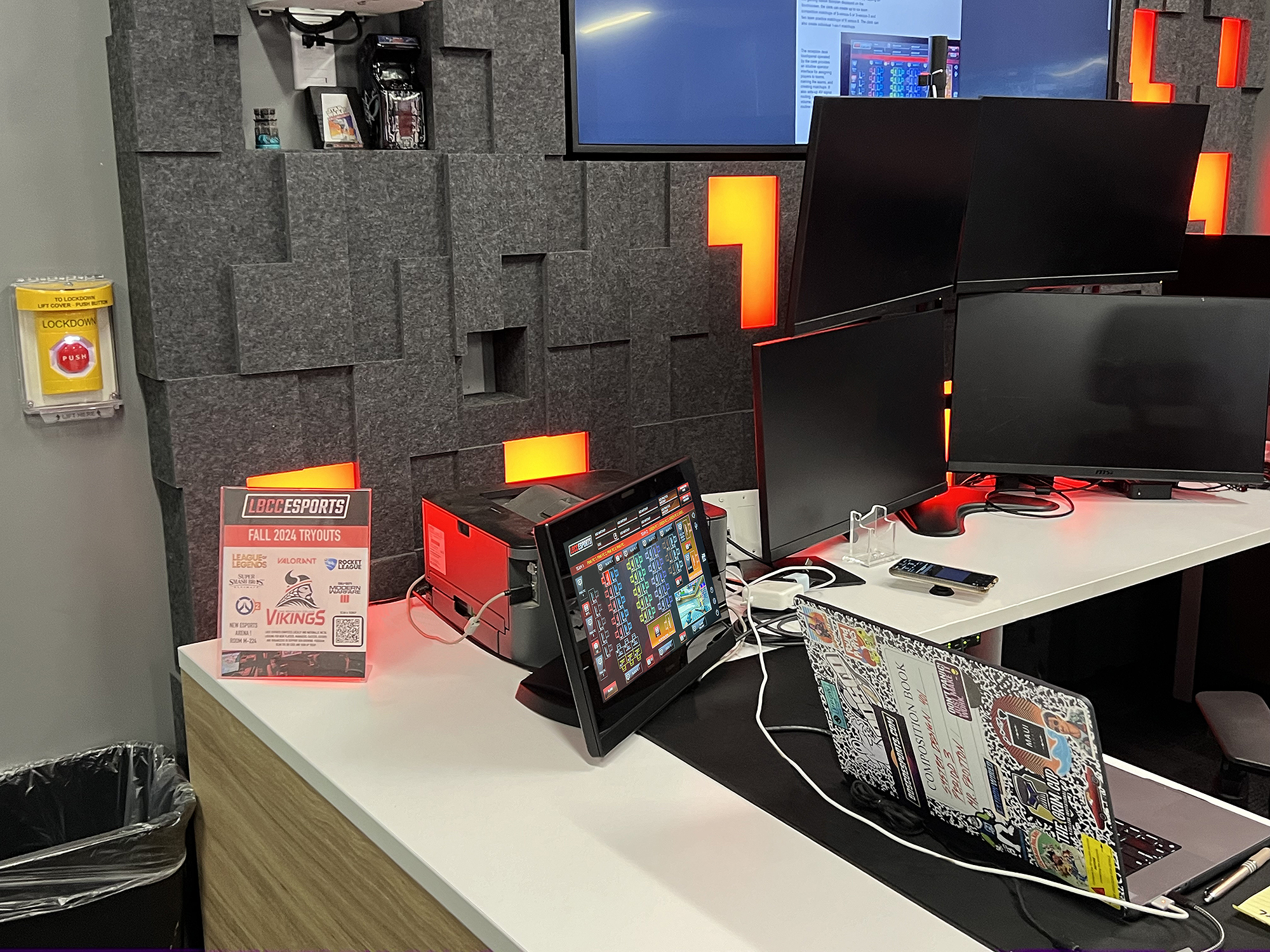

服务台位于电竞馆入口的接待台， 是玩家签到、领取游戏工作站位置安排以及加入团队的地方。工作人员可通过这里配备 15" TouchLink® Pro 触摸屏为相关赛事部署设置 AV 系统、为各战队分配玩家并创建比赛对阵。IPCP Pro xi 控制处理器用于 AV 系统的一体化控制。

AV 系统初始默认为用户模式。工作人员通过输入 PIN 码可进入管理员模式，以创建、编辑和删除比赛对阵布局。他们通过点击触摸屏显示的游戏工作站平面分布图，可创建多达六场 5v5 或 3v3 的团队竞赛对阵以及两场 6v6 的团队训练对阵， 还可创建 1v1 的单独对决。

团队名称可自定义，或采用系统分配的默认名称。由工作人员选择的系统预设会自动建立 AV 信号路由，将玩家工作站的视频画面及室内任一 PTZ 摄像机采集的画面以多窗口的形式演示在任一或所有大屏显示器上。天花板扬声器可播放游戏音频、解说员语音以及来自一组有效的腰包式和手持式无线麦克风的音频。触摸屏界面设有调节天花板扬声器音量及静音的控制按键。

现场解说员和制作人员
在解说员工作站工作

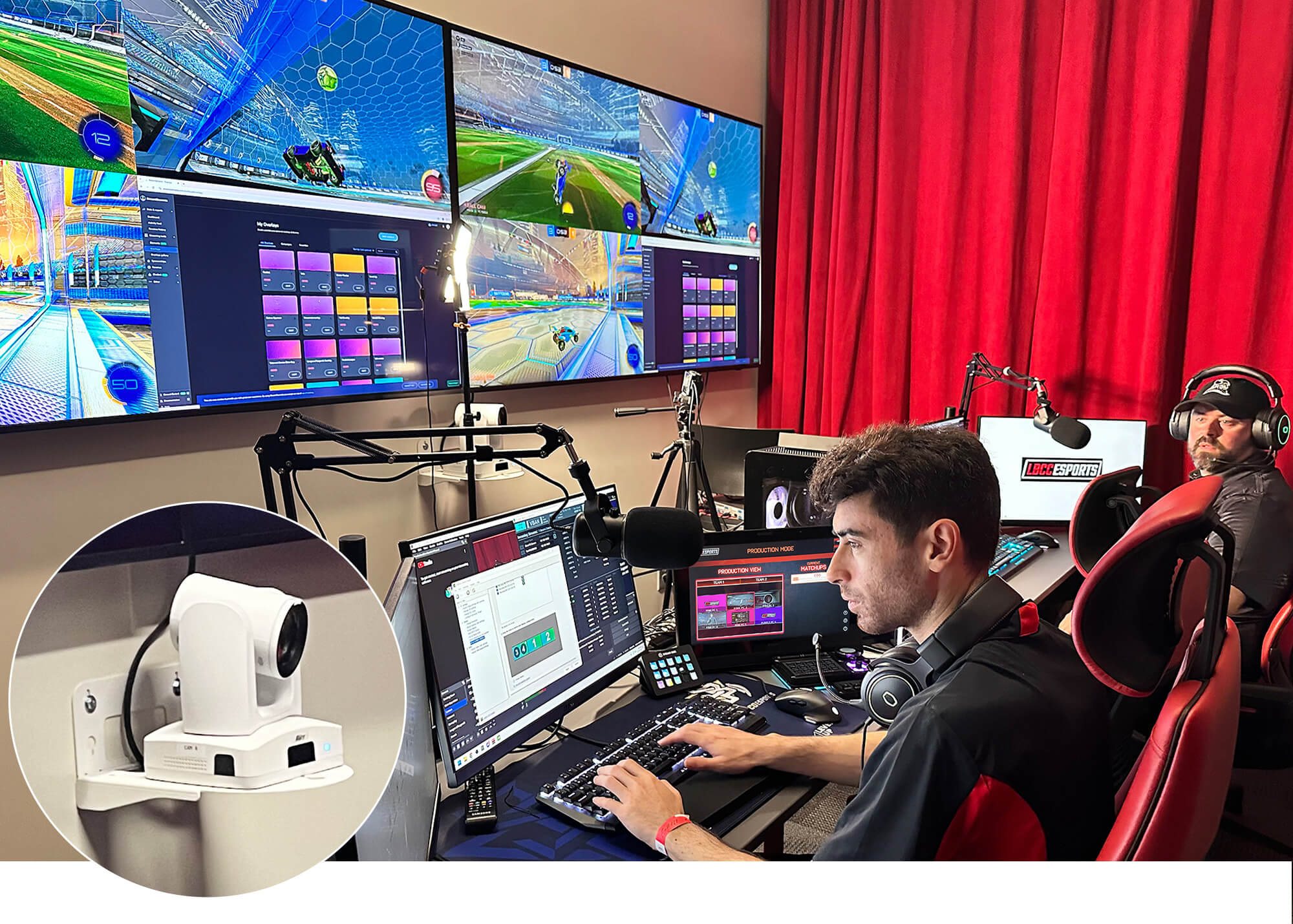

解说员工作站设有 2 个席位，并配备两台 PC 供两名制作人员使用。两个席位均配备录音棚级别的电容麦克风，用于现场解说。1 台 PTZ 追踪式摄像机用于采集解说员的肢体语言和手势，以增添节目的趣味性。2 台 65" 显示器让制作人员能够对向观众演示的节目内容进行预监。

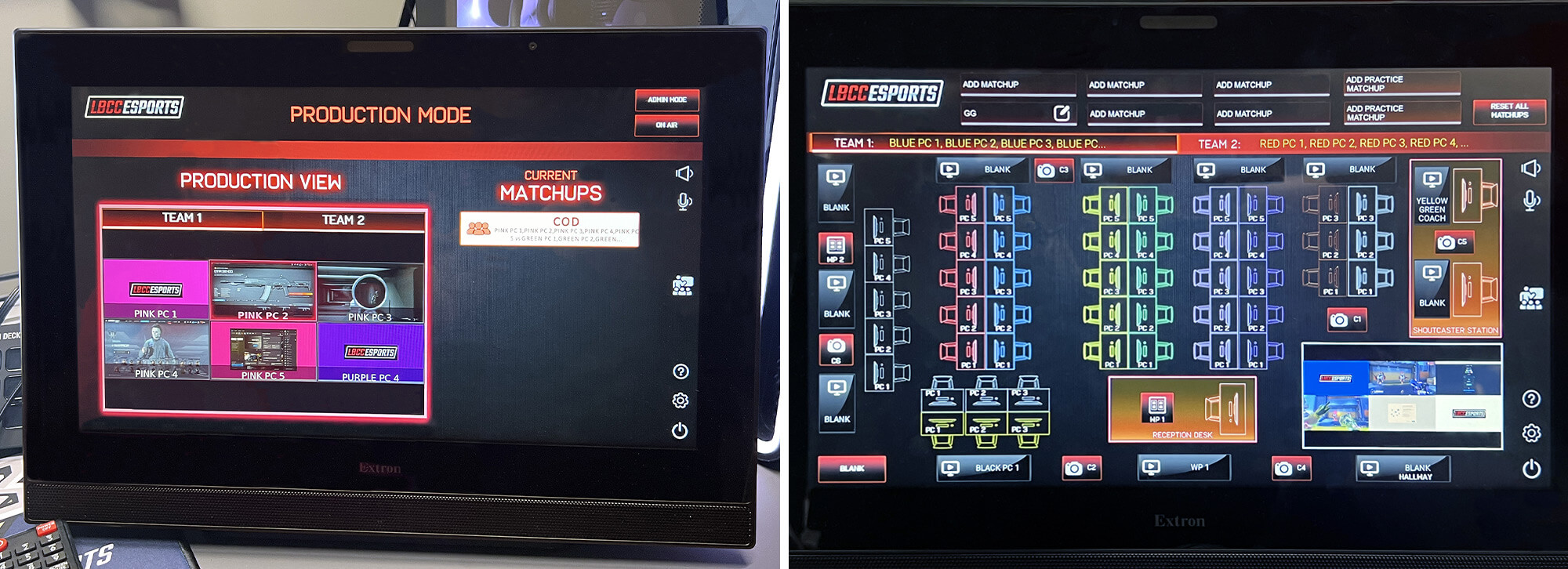

节目制作人的 AV 系统控制。解说员工作站的 15" 触摸屏在具备接待台触摸屏所有 AV 系统控制功能的同时，还额外支持对节目制作模式的控制。单击按键即可调出制作模式的 GUI 界面。该用户界面为节目制作人提供了有效的工具，使其能够以精良、专业的制作水准打造更具看点的电竞节目。以下所列工具可帮助制作团队打造令人振奋的电竞节目，让现场及线上观众都能够获得沉浸式的观赛体验：

• 当点击解说员 GUI 界面的按键进入节目制作模式，所有已设定的通往室内显示器的信号路由将被清空，主界面恢复显示先前的比赛对阵布局图。
• 点击任一对阵小组，屏幕会自动切换至两支对阵队伍中第一支队伍的视频信号。在 5v5 比赛中，首支队伍 5 名玩家，外加 1 名观察员的游戏视频会以多窗口的形式被呈现在游戏区其中 1 台 (共 2 台) 75" 主显示器上。在 3v3 比赛中，首支队伍 3 名玩家及 1 名观察员的游戏视频会出现在 75 英寸的显示器上。演示在 75" 显示器上的视频内容可被镜像至解说员工作站的触摸屏，以实现预监功能。
• 制作模式 GUI 界面包含可选的预览窗口，并可从视觉上看出哪些窗口处于激活状态。当制作人点击所需预览窗口时，被选定的 AV 信号内容会通过 OBS Studio 路由至场内另一台 75" 显示器和线上观众。OBS（开放广播软件）是一款开源应用程序，被全球电竞爱好者用于视频录播。
• 预览窗口上方的切换按键让制作人可在两支对抗队伍的视频画面之间进行切换，组建多窗口观看布局，并将其发送给场内及线上观众。

教练工作站

5 台教练工作站 PC 及其触摸屏采用半移动式安装，被放置在可移动的桌上，这些桌子位于各团队竞赛桌的末端。每个工作站均配备有 NAV 编码器，使得来自教练个人 PC 的 AV 信号内容可被接入 AV over IP 网络。位于各竞赛桌尾端的 SMB 114 表面安装接线盒可提供以太网连接，使得教练工作站能够接入 AV over IP 网络。此类接线盒也可为教练工作站提供音频及 AC 电源连接。

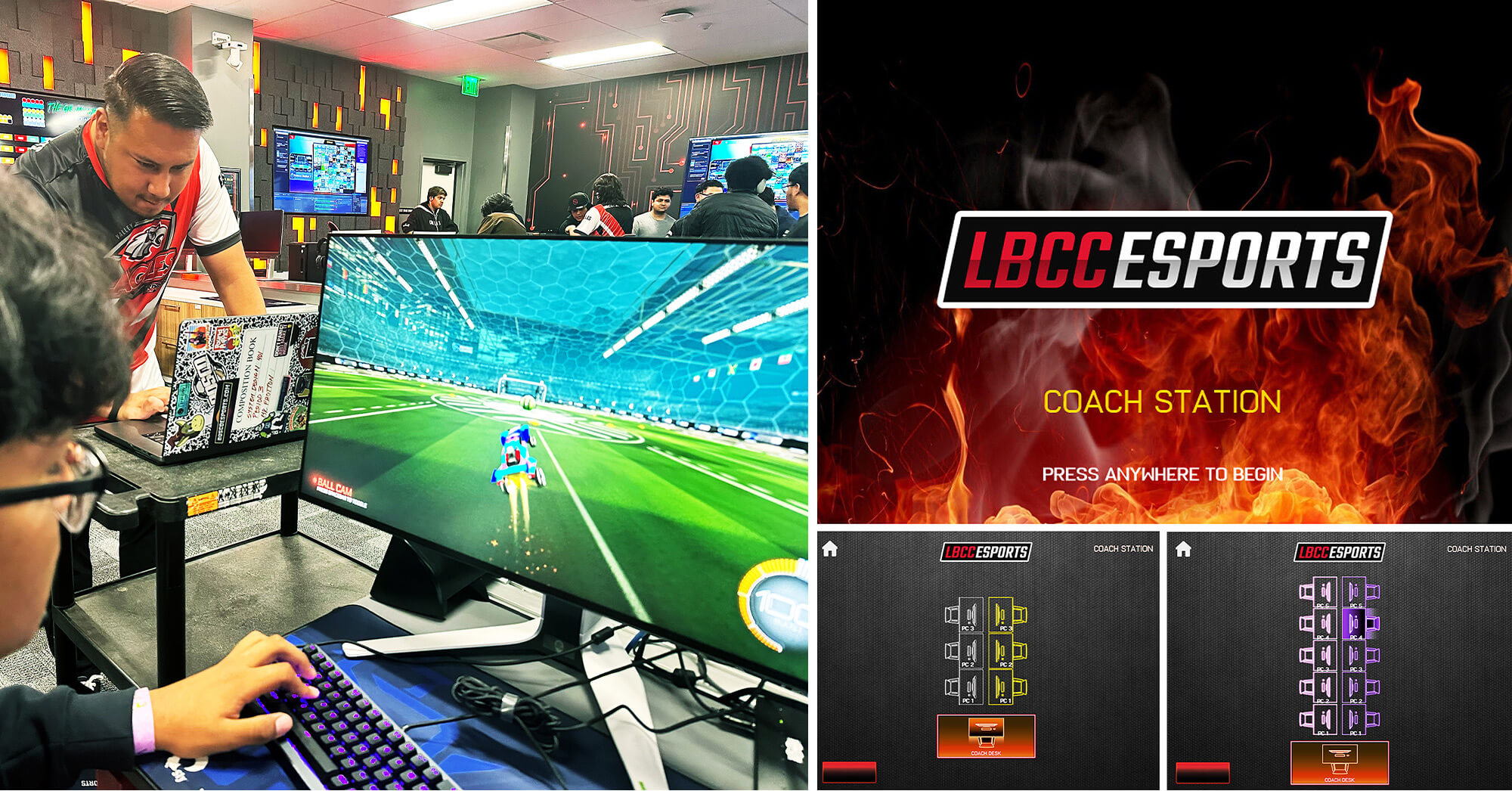

通过集成 用户界面 LinkLicense，教练工作站的 PC 触摸屏可显示交互式虚拟触摸屏用户界面。该界面显示有 6 个或 10 个按键，分别对应 3v3 和 5v5 的对抗模式。教练轻触屏幕上任一玩家的 PC 图标，该玩家的游戏视频就会被共享至教练工作站的 PC 显示器。教练可通过 AV over IP 网络将该显示器上演示的内容输出至场内任一台平板显示器上，以便让更多观众看到该玩家的游戏表现。

成果反馈

2024 年 10 月底，当 LBCC 电竞馆举办其本赛季的首场赛事时，整个场馆都弥漫着紧张而激动的气氛。那种能量不仅来自 Vikings 电竞团队的参赛选手，更来自那些设计并建造了这座个性化的高科技电竞场馆的 IT 和音视频硬件及软件专家。那天，电竞团队和场内的技术设备都完美证明了自己有足够的实力来应对挑战。

LBCC 的电竞主管兼电竞队主教练 Gabe Giangualano 认为，电竞馆能够开辟电竞之外的更多用途。“我们预感这座融合了信息技术和 AV 技术的电竞场馆将成为其他部门的参考样板。我希望这项技术能惠及 LBCC 的传媒、广播、游戏设计及更多可能涉及到的学术课程,” Giangualano 表示。

LBCC 的学生 Cesar Hernandez 主修计算机安全与网络，他因对学校电竞馆的计算机、网络及 AV 系统产生浓厚兴趣而选择加入电竞战队。“当我听说 M 大楼的建设及其电竞场馆所采用的技术时，我就知道无论如何我都要加入学校的电竞战队，” Hernandez 提到， “我们这里拥有一系列优质资源，希望在探寻人生道路和规划职业目标时能为我所用。”

LBCC 全方位由 Extron 设备保驾护航。凭借为教室安装和维护 AV 设备的经验，我们认为 Extron 的产品更优于其他 AV 技术供货商的产品。因此在为那些非 Extron 学习空间升级 AV 系统时，我们会统一升级选用 Extron 产品。Extron 的客户服务和技术支持都非常出色。当我们订购 Extron 产品时，可以完全信赖其能够及时交付。

LBCC 的电竞战队在加州社区学院中可谓独树一帜，因为它得到了学校的正式认可。这使得学校管理层能够为该团队提供有力的支持，包括积极争取在新建成的 M 大楼内设立一间技术领先的电竞场馆。

在总结电竞项目的发展前景时，教练 Giangualano 表示：“LBCC 电竞战队随时期待更多学生的加入。我们这支队伍不仅在电竞方面富有竞争力，同时还通过制作各类宣传资料、组织活动、改进队员训练方法甚至拓展电竞行业人脉等方式，来丰富同学们的体验并培养行业实习机会。

我预计我们这间融合了 IT 和 AV 先进技术的电竞场馆会成为其他部门的参考样板。我希望这项技术能惠及 LBCC 在媒体、广播、游戏设计以及更多能应用到它的学术课程。

LBCC 电竞场馆视频链接

点此观看 电竞场馆的虚拟漫游视频

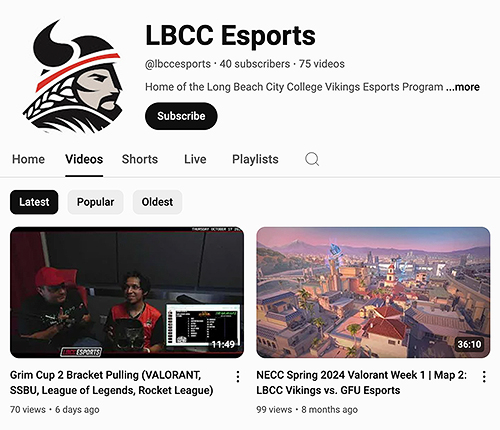

点此观看 LBCC 电竞 YouTube 官方频道发布的最新 LBCC 电竞锦标赛视频

点此观看 由洛杉矶哥伦比亚广播公司 KCAL 新闻频道播出的 LBCC 电竞场馆的专题报道

图片来自：LBCC 及 EKC Enterprises

视频来自：LBCC 及 哥伦比亚广播公司洛杉矶 KCAL 新闻频道
