Extron 控制及 NAV 网络分布式系统成功助力维克森林大学商学院主楼系统升级

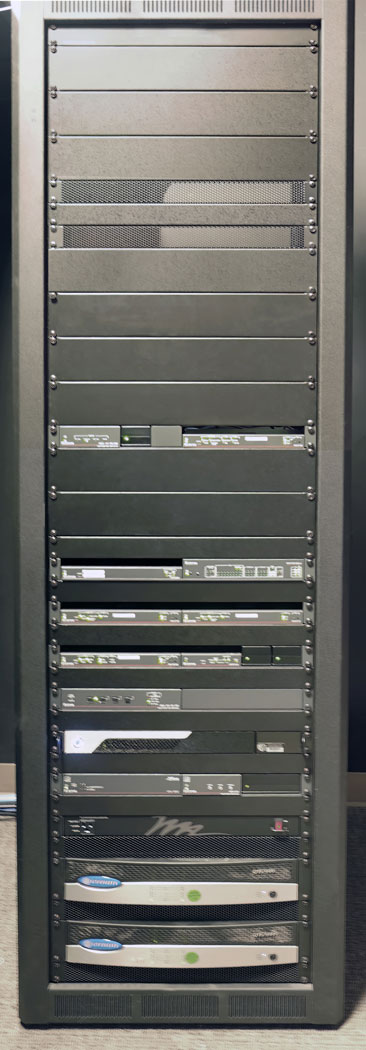

项目全程进展顺利，从原先的 HDBaseT 技术升级至 NAV 系统几乎是无缝过渡。所有基础布线都保持原架构不变，只需将其从大型 HDBaseT 卡框转接至单独的 RU 网络交换机，这样可保持机架的整洁有序。

维克森林大学商学院是位于北卡罗来纳州温斯顿-塞勒姆的维克森林大学的研究生商学院。该大学于 1973 年为首届毕业生举行了毕业典礼。如今，学校不仅开设了金融学、会计学、数理商务及企业管理等多个本科专业， 还新增了工商管理、管理学、会计学以及商务分析等商科研究生专业课程。

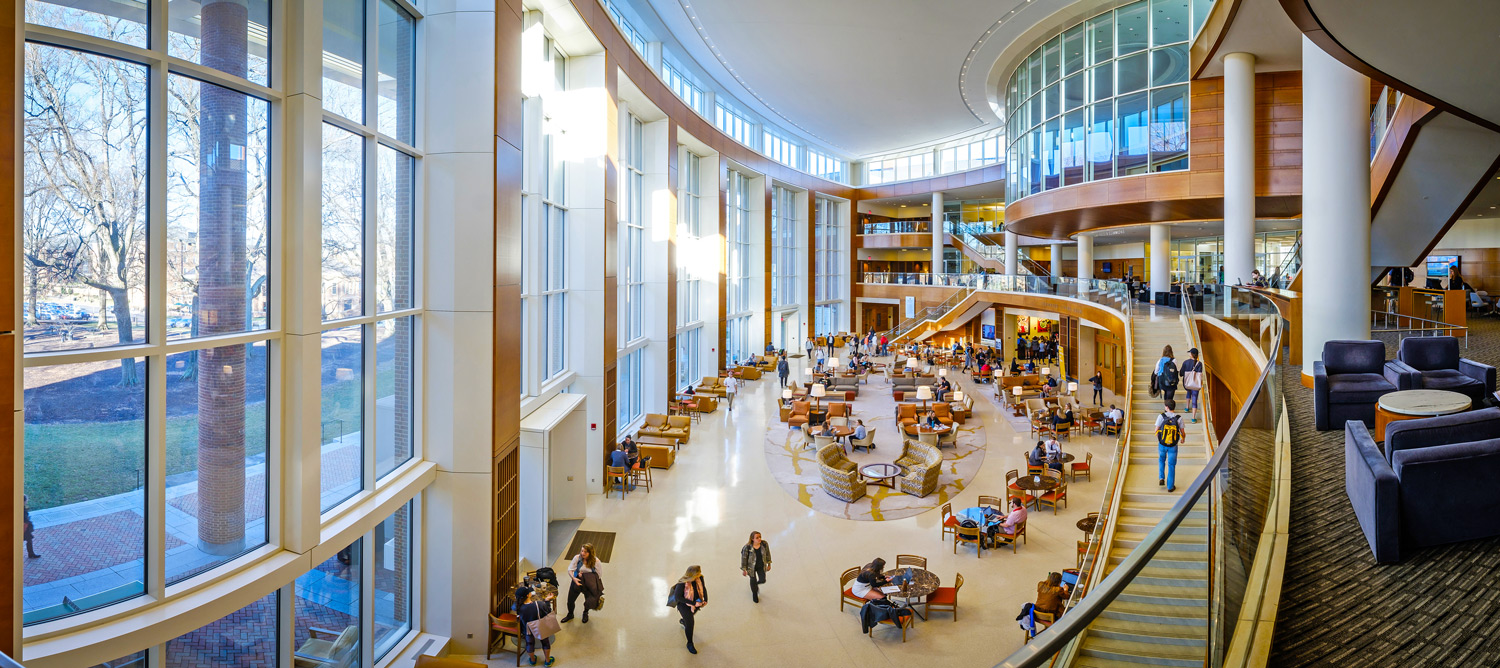

Farrell Hall 是维克森林大学研究生商学院的大本营，建造于 2013 年，占地 130,000 平方英尺。该建筑旨在通过集成最先进的技术，灵活的会议空间和教室，以及专属社交空间来简化日常教学工作和协作，并激发师生间的交流互动。

来自学校信息服务部的多媒体经理 Jay Bunthoff 与温斯顿-塞勒姆当地的专业视音频集成商展开合作，对大楼原有的视音频分配及控制系统进行了升级改造。整个项目历时 3 年，分三个阶段 (2021-2023) 实施。第一阶段于 2021 年秋季启动，为两间可分离式教室各部署了 16 个 NAV® Pro AVoIP 端点。第二阶段 (2022 年秋季) 为单间礼堂部署了 14 个 NAV 端点。第三阶段 (2023 年夏季)，14 间常规教室全部完成 NAV 系统升级，至此项目圆满竣工。

项目挑战

楼内最初安装的第三方 HDBaseT 视音频系统于 2021 年出现运行不稳定现象。这对于夜以继日服务广大学生的教学楼而言是不可接受的。因此，首要任务是在保持原有设计部署的基础上，特别是控制系统界面和操作体验，恢复系统的稳定性。与原先的 HDBaseT 视音频分配架构相比，AVoIP 在节约时间和成本方面都更具优势。首先，它可直接利用现有的屏蔽双绞线电缆架构。其次，它只需少量视音频设备，且设备尺寸紧凑小巧。这样可大大节省机柜空间，降低供电需求。此外，AVoIP 的可扩展性可完美契合面向未来的视音频网络架构升级计划。在此类设计架构中，各教室的小型网络交换机可作为独立的自包含子网， 但它们之间仍然可以互联，以实现房间到房间的视音频内容共享。在选用 Extron NAV 实现 AVoIP 连接的基础上，视音频控制系统直接替换为 Extron IP Link® Pro 控制处理器和 TouchLink® Pro 触摸屏。新旧系统的转换丝滑且顺畅，全新控制界面提供与原先相同的外观及操作体验。

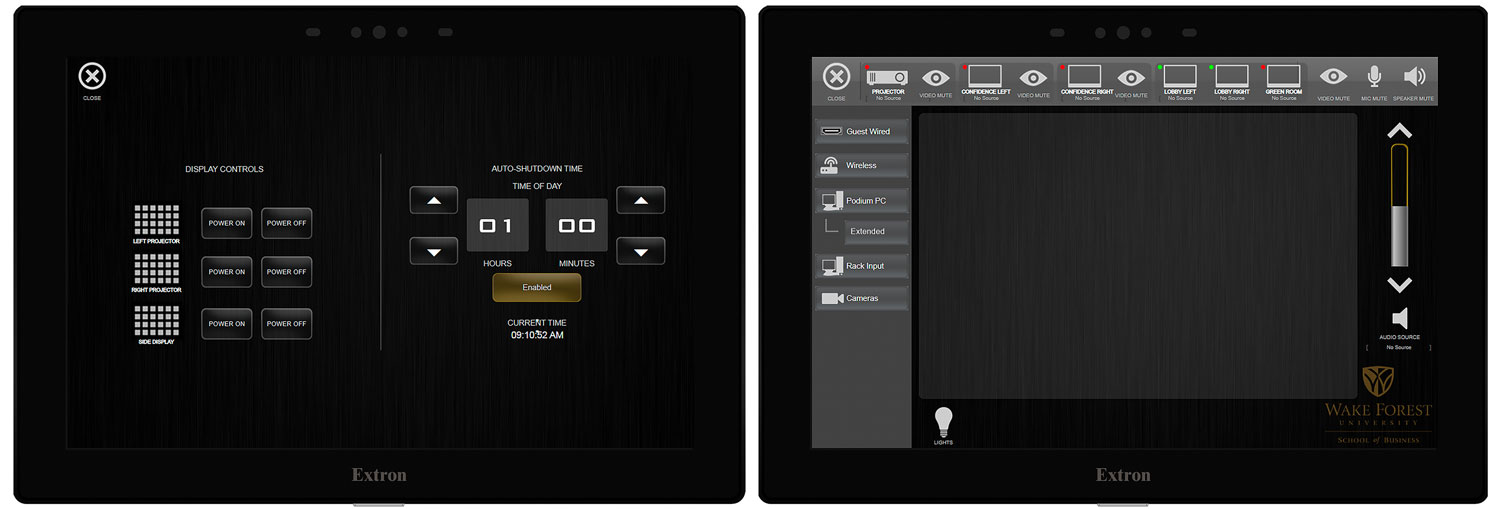

集成商 Recursav 通过对 TLP 触摸屏进行编程，成功复制了原第三方用户界面的外观及操作体验。全新视音频系统投入使用后，我感受到新的触摸屏可提供比原先设备更为高效的响应速度。同时，我并未接到任何关于新系统的用户求助电话。在我看来，这意味着用户并未察觉到任何变化，而这正是我们的目标。

解决方案

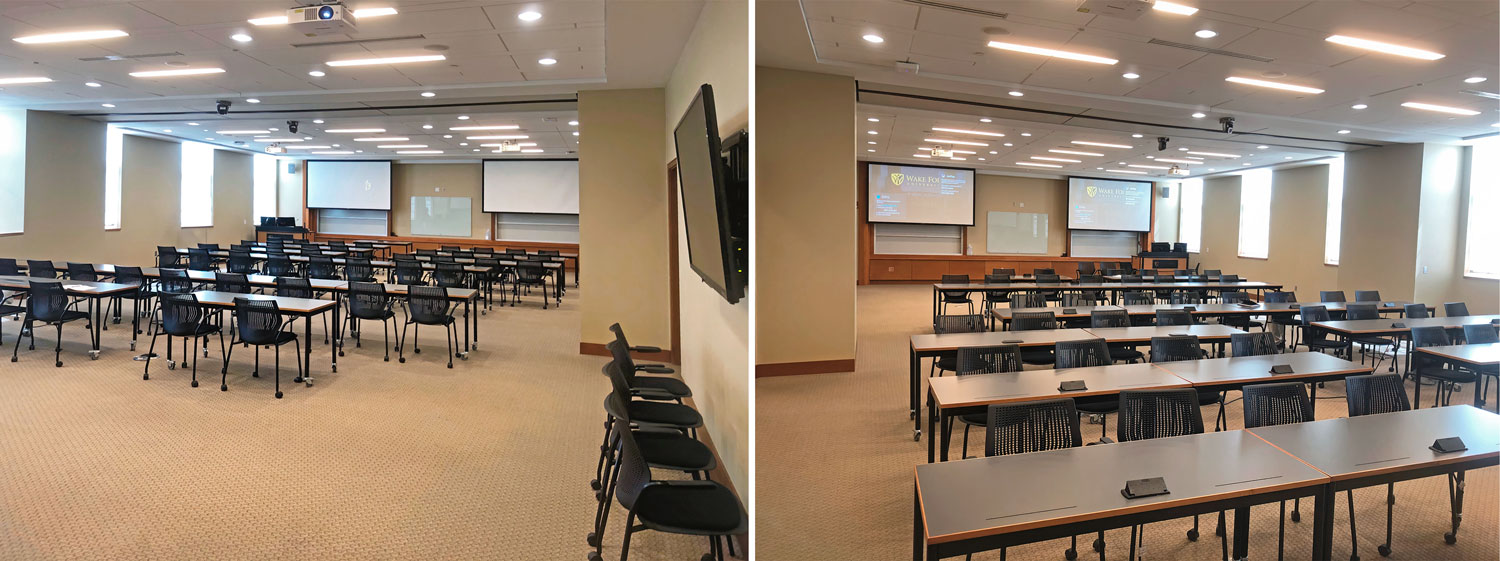

可分离式教室

Farrell Hall 有两间可分离式学习空间，可分别被隔断分隔为两间同规格的教室。每隔间采用相同的 AV 系统部署，包括集成 AV 设备的讲台、激光投影机、70" 平板显示器，以及可支持数字音频信号路由及处理的音响系统。每间可分离式教室标配 1 个 AV 机柜，安装有支持 PoE 的网络交换机、课堂录播设备、音响系统设备以及视音频控制处理器，由两边隔间共享。

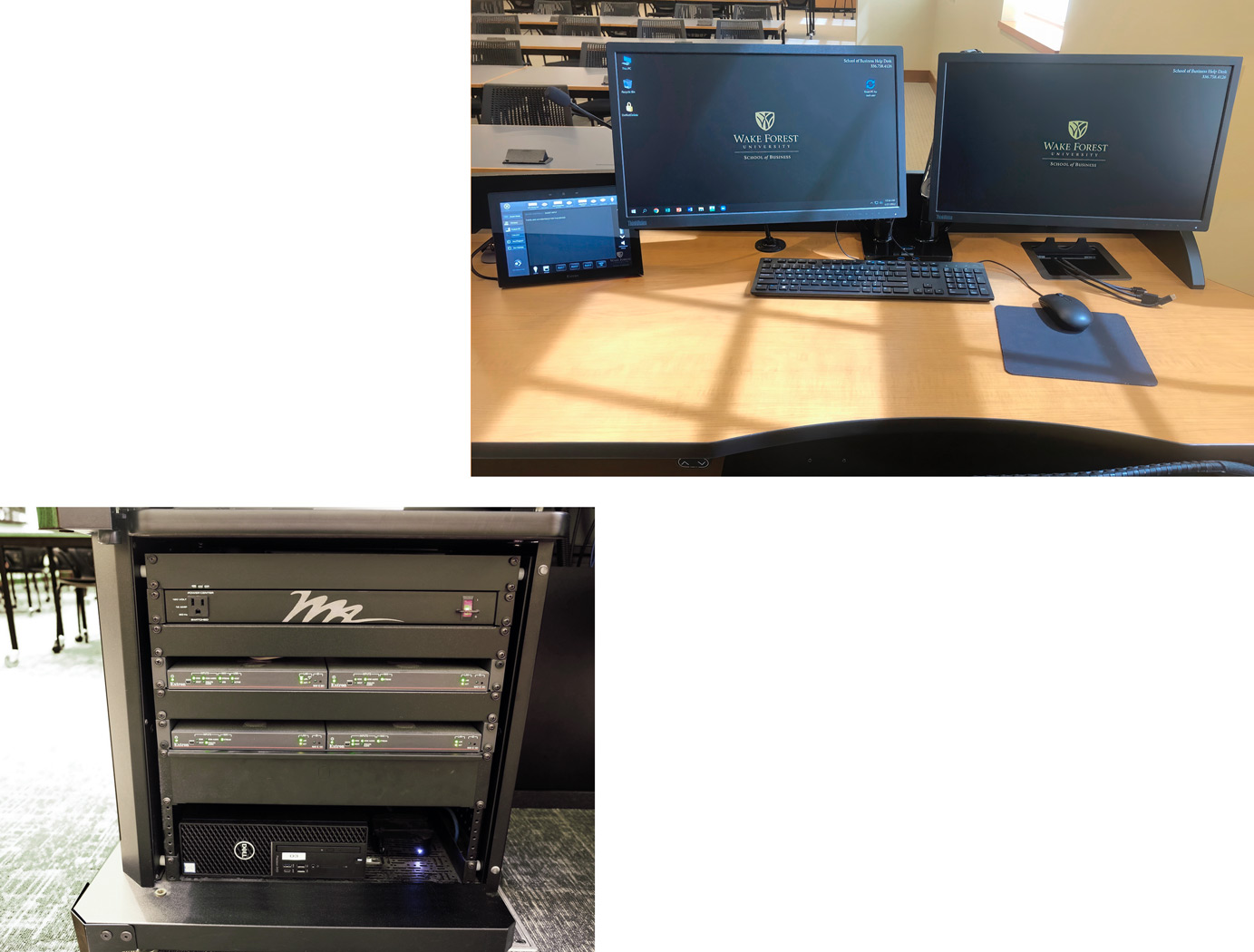

集成视音频设备的讲台：讲台 PC 和 Apple TV® 媒体播放器用于提供 AV 节目信号源。用户设备的信号源亦可通过桌面 Cable Cubby® 接线盒提供的 HDMI、USB 和 DisplayPort 连接端接入系统。所有隔间标配的 PTZ 摄像机用于室内视频采集。现场语音信号可通过天花板麦克风阵列、腰包无线话筒、手持麦克风及鹅颈讲台麦克风来拾取。网络会议期间，不同隔间的 AV 内容可通过 SDI 至 USB 图像采集卡被传输至室内讲台 PC。

基于现有电缆架构的 AV over IP：NAV Pro AV over IP 编码器可将 AV 内容从讲台发送至机柜内的网络交换机。网络交换机通过 NAV Pro AV over IP 图像解析度转换解码器将 AV 内容分发至显示器和音响系统。所有的 AVoIP 连接均保持原 AV 系统的 CATx 电缆架构不变， 无需重新布线，从而大大节省了时间及成本。

室内扬声器提供清晰音质：每隔间由表面安装扬声器和 SF 26CT SoundField® 天花板扬声器为现场提供清晰的语音及节目音频， 并由 XPA U 1004 SB 功率放大器为所有扬声器提供音频放大。音频信号源来自音频处理器的模拟音频输出。

讲台触摸屏提供房间控制：讲台的 TLP Pro 1025T 触摸屏自带操作界面， 由 IPCP Pro 555Q xi 控制处理器和 NAVigator AV over IP 系统管理器执行控制指令。控制处理器不仅可控制视音频系统，也可控制室内灯光及投影幕的升降。NAVigator 可实现视音频信号在 AVoIP 网内各端点的分发、配置及切换。

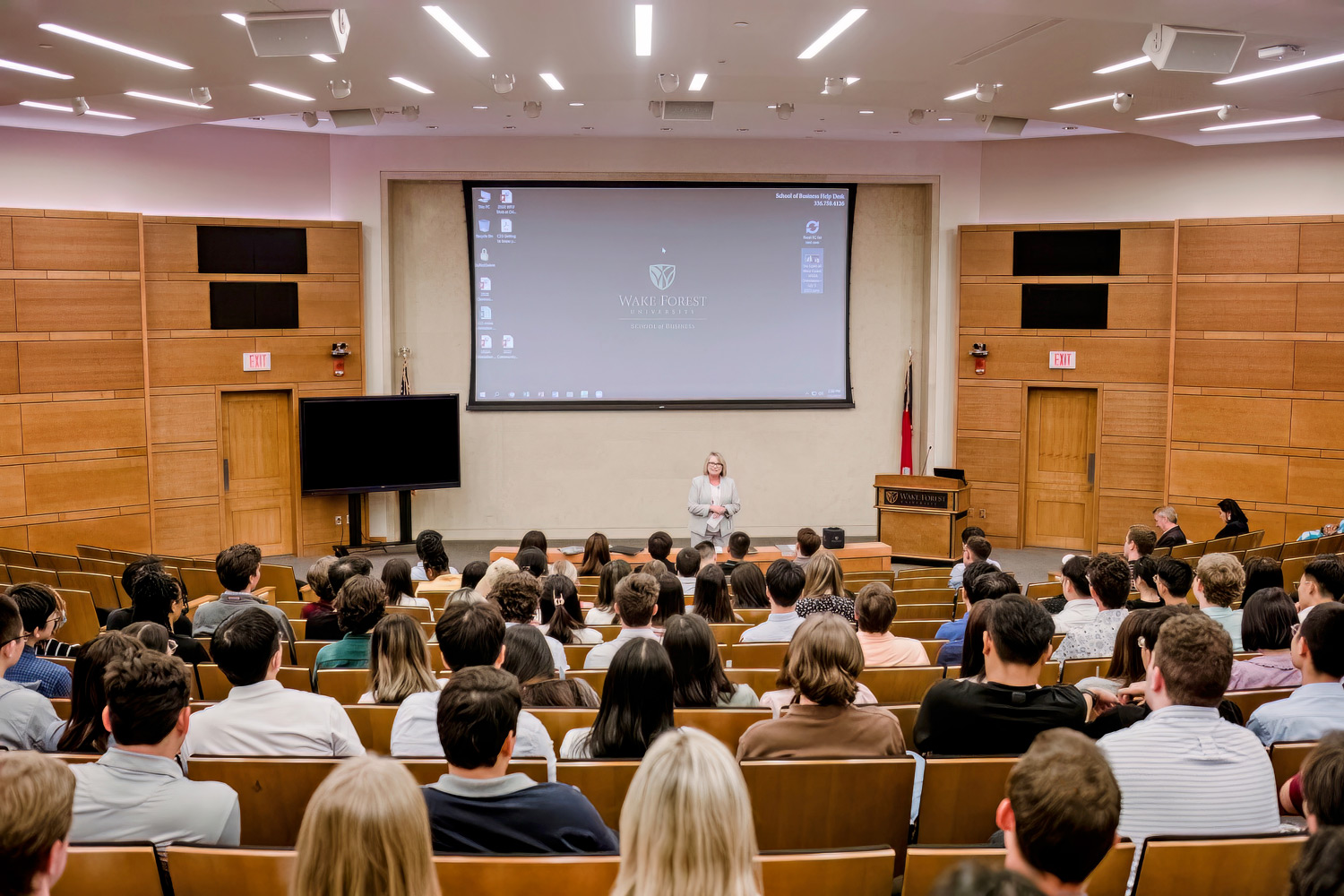

400 人礼堂

Farrell Hall 地下一层的 Broyhill 礼堂配备有可举办研讨会、讲座、演示和专业戏剧制作等复杂大型活动的全套 AV 设备。

与可分离式教室相同，礼堂也通过 NAV Pro AVoIP 网络连接所有的视音频信号源至会场的多台显示器和扬声器。NAV 编码器可将礼堂的视音频内容发送至楼内的其他区域。

礼堂讲台及控制台：讲台和控制台的 AV 功能与常规教室类似， 同样由课堂录播和网络会议等设备提供不同信号源，由 TLP 触摸屏提供视音频系统及室内灯光控制。礼堂内部署有 3 台 PTZ 摄像机。其中，有两台位于正前方，面向观众席，另一台位于正后方，面向舞台。控制台的立体声监听扬声器由 XPA U 1002 功率放大器提供驱动。与可分离式教室相同，礼堂亦通过 IPCP Pro 555Q xi 控制处理器和 NAVigator 执行对视音频系统及房间功能的控制，以及对 AVoIP 网络的配置。

礼堂显示设备及音响系统：礼堂的显示设备和音响系统可满足各类大型活动的应用需求。放映室安装有激光投影机。主礼堂采用 2 台 50" 显示器作为返显，入口大厅及毗邻的走廊配备 2 台 70" 显示器。演员休息室亦配备 70" 显示器。所有显示器均通过其周边的 NAV 图像解析度转换解码器接收经由 AVoIP 网络分发的 HDMI 演示内容。礼堂的音频信号来自舞台左边和右边的剧院级全音域立体声扬声器和超低音扬声器，其具有双路输入，可接收模拟音频和数字音频。休息室由天花板扬声器 SF 26CT 播放音频内容，并由 MPA 601 功率放大器为其提供音频放大。入口大厅则由 8 只 SF 26CT 扬声器播放音频。

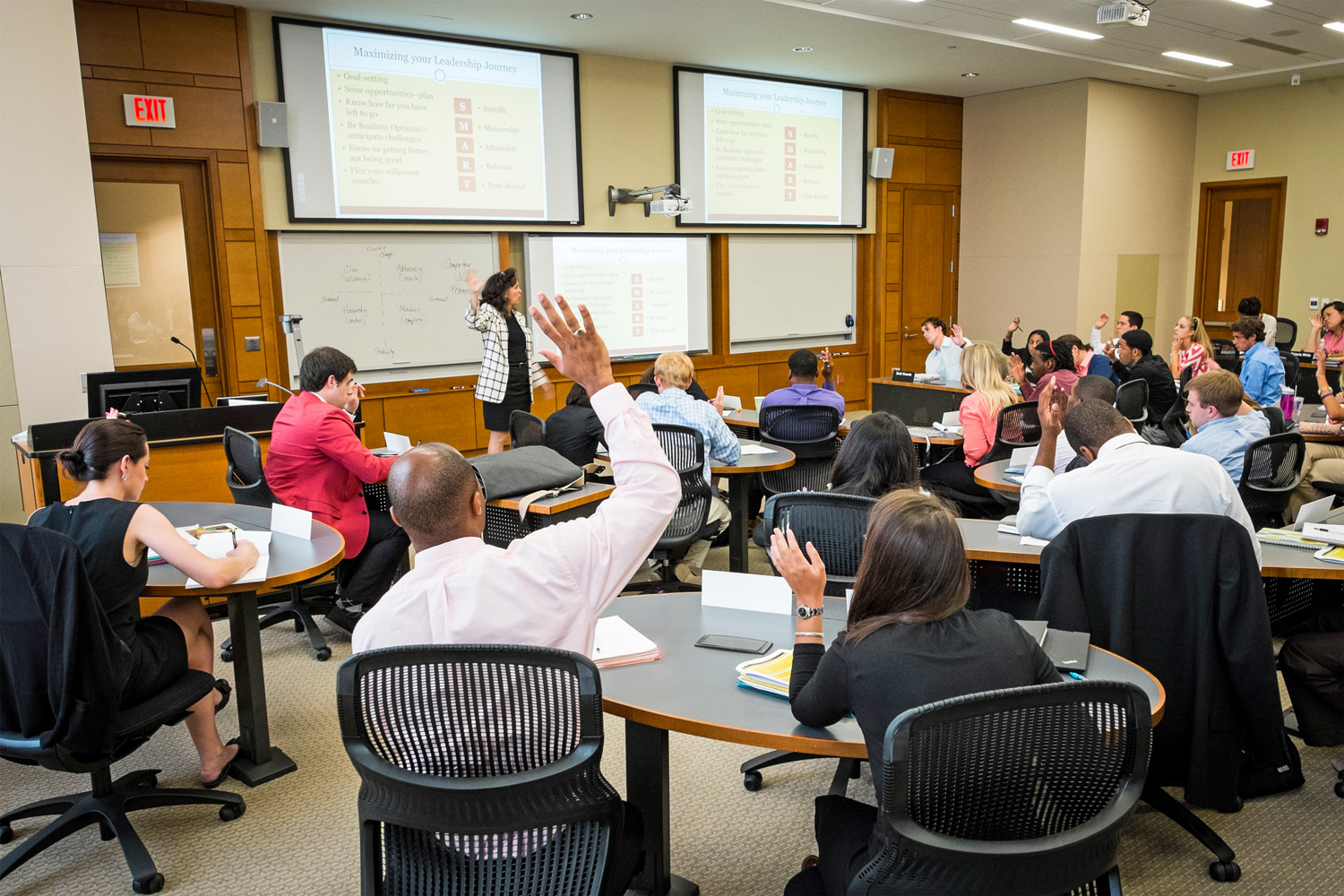

常规教室

Farrell Hall 设有 14 间常规教室，用于小班授课， 与整个大楼的视音频系统相同，其也依靠 AVoIP 网络实现 AV 信号分配， 且系统设计与楼内其他大型场馆保持一致，使得所有 AV 系统可实现一体化的操作及维护。

常规教室的视音频系统由集成视音频设备的讲台，2 台激光投影机，2 台平板显示器，1 台 PTZ 摄像机(其中两间教室具有摄像机追踪功能)，和支持数字音频信号路由及处理的音响系统组成。各教室的壁橱内还安装有：支持 PoE 的网络交换机、课堂录播设备、音响系统组件以及 AV 控制处理器。网络交换机通过 NAV Pro AVoIP 图像解析度转换解码器将视音频内容分发至显示器和音响系统。

常规教室讲台：讲台内安装有可提供教学内容的 PC、Apple TV 媒体播放器，以及可为用户个人设备提供 HDMI、USB 和 DisplayPort 连接的有源格式转换电缆。室内的 AV 信号可通过 SDI 至 USB 图像采集卡接入另一台 PC，用于该 PC 运行的网络视频会议应用程序，实现远程会话。

我们向维克森林大学的项目推荐 NAV Pro AVoIP，是因其可完全满足校方对坚如磐石的系统可靠性的重要需求。他们的 NAV 系统启用至今已超过两年了，仍保持零故障记录。基于此次成功的合作经验，我们更加有信心将 NAV Pro AV over IP 解决方案推荐给更多的客户。

常规教室音响系统：现场语音由天花板麦克风阵列、腰包无线话筒、手持麦克风以及鹅颈讲台麦克风拾取。其中，有 3 间教室的 24 张学生课桌上配备了一键通有线麦克风。

XPA U 1004 SB 功率放大器可接收来自音频处理器的模拟音频， 经放大后输出至表面安装扬声器和 SF 26CT 天花板扬声器。

常规教室的视音频控制：讲台的 10" TLP Pro 1025T 触摸屏自带用户操作界面。各教室均由 IPCP Pro 360Q xi 控制处理器负责执行控制功能。控制处理器可监视并控制 AV 系统、室内灯光、窗帘及投影幕。它通过 IPA T RLY4 的继电器增加对投影幕升降的控制。IPL EXP RIO8 输入/输出扩展接口用于响应少数教室配备的一键通麦克风。与此同时，这里配备的 NAVigator AVoIP 系统管理器，可配置、切换及管理 AVoIP 网络各端点的信号分配。

成果反馈

Farrell Hall 雅致的格鲁吉亚建筑外观下包裹的，是令人惊叹的现代化教学空间，它将维克森林大学悠久的历史与高精尖的未来融会贯通。用最前沿的技术贯穿整栋大楼，旨在优化教学及沟通交流体验。Extron 基于 NAV Pro AV over IP 的视音频切换、分配及控制系统入选大楼视音频技术升级改造项目，旨在提升系统的可靠性，并提供面向未来的可扩展性。从对原有 AV 机柜的分阶段升级改造，控制系统编程，到系统调试，整体进程非常顺利。每个阶段都能在一周甚至更短的时间内完成任务，以最大化降低对校内教学活动的影响。

升级后的系统保持与原来相同操作控制体验，使得已习惯原系统操作的用户无需额外花时间学习和适应新系统。学生及教职工对此赞不绝口。这也让 Jay Bunthoff 认定了他们的选择 - NAV Pro AVoIP 是无比正确的， 并已开始酝酿接下来的系统扩展计划。

与我们以往更换设备经历所不同的是，NAV 系统始终保持在线状态，且完全无需维护。
