Extron AV 技术为 Bartow 学区营造全新升级的电竞体验

Bartow 学区地处美国佐治亚州阿巴拉契亚山脉的乡村山麓地带，负责为当地 14,178 名学生提供教学服务。该学区包含 12 所小学、4 所初中、3 所高中，以及 Bartow 社区和职业学院。职业学院位于 Cass 高中校园，内设有 STEM 创新中心和电竞馆。

STEM 创新中心面向 K-12 学生开放，这里部署有 ActiveFloor 互动学习地板，同学们可以在上面用脚来玩各种学习游戏，ClassVR® 耳麦负责提供虚拟现实教学内容，还有无人机、3D 打印机和机器人等等。

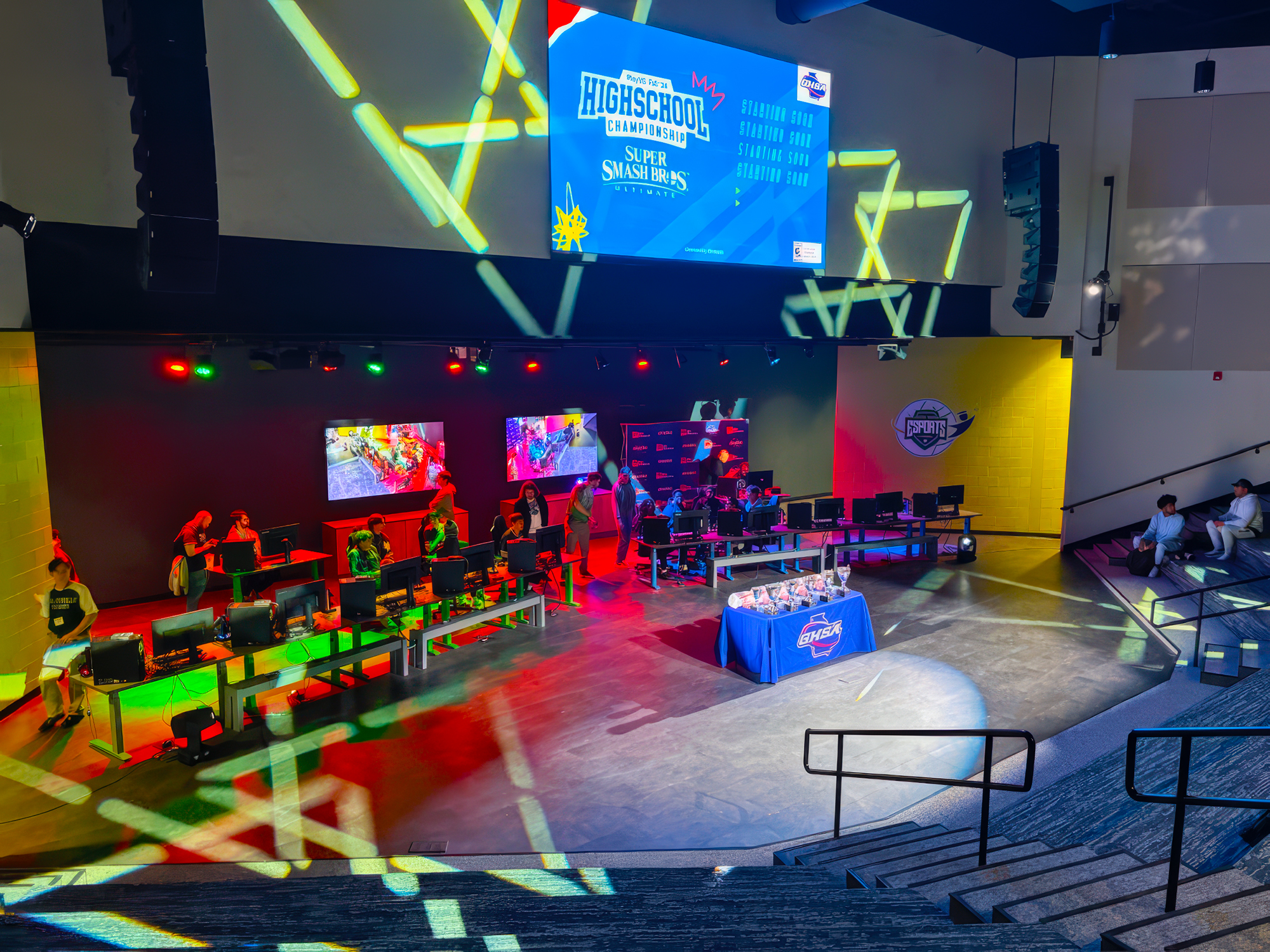

距离这里几步之遥的便是占地 7000 平方英尺的电竞馆，内设 500 个看台座位。这里的灯光、音响及 220" 拼接墙吸引着所有选手和观众的关注。Extron 信号切换、分配、控制和音频技术的集成，使这间场馆成功带给人们炫目而震撼的沉浸式电竞体验。

同学们在这里不仅有机会参加 Georgia 高中协会 (GHSA) 和 PlayVS 认可的赛事活动，还将获得游戏开发、解说、灯光及音响设计方面的实践经验。

项目挑战

Paula Camp 是 Bartow 学区分管高等教育、STEM 及资优课程的主任，他倡导通过建造 STEM 创新中心和电竞馆来丰富各年级学生的教学体验。在校董事会的大力支持及资金援助下，历时两年的规划和建造，这一愿景得以实现。

经过两年的规划，以及与教学技术解决方案集成商 PowerUpEDU 的通力合作，我们的愿景如今得以实现。这些真正意义上的创新空间，将帮助各年级学生掌握必要的知识和技能，使其能够从全国的同龄人中脱颖而出。

一支由建筑师、施工人员以及教学技术专家组成的跨领域专业团队，成功将 Cass 高中原先的体育器材室升级改造为极富吸引力的 STEM 教学环境。这一创新空间不仅使科学学习变得生动有趣，还可能为青少年未来投身于充实且具有发展前景的科技事业奠定基础。与此同时，该团队亦将学校的礼堂升级为设施先进的电竞馆，其水准在美国东南部地区名列前茅。

总部位于佐治亚州的教学解决方案集成商 PowerUpEDU 承担了整合该项目中所有教学技术元素的主要职责。在电竞馆建造方面，其工作范围包括安装专业的电竞家具、部署适用于玩家、教练及解说员的高性能游戏 PC、配置场馆照明系统以及搭建视音频系统等多方面内容。PowerUpEDU 明确选用 Extron 产品，以实现视音频信号的切换、分配、控制及音频处理等功能。

解决方案

NAV Pro AV over IP 实现高效、灵活的 AV 信号切换及分配

围绕 AV over IP 来设计部署电竞馆的 AV 信号切换及分配系统架构，这样的设计具有充分的合理性。NAV® 系列可通过 1 Gbps 的 IP 网络架构，视觉无损地传输 4K 视频信号。它易于扩展的特性可满足当前乃至未来多样化的 AV 信号源及终端节点的需求。其近乎零延迟的特性为玩家在毫秒级反应时间要求的联赛中提供了显著的竞争优势。

在 Bartow 电竞馆的设计建造期间，作为 Extron 和 PowerUpEDU 之间技术对接的负责人，我深感 Extron 团队的全力支持确保了项目的圆满成功。他们在为电竞馆部署高效 AV 系统方面的丰富经验为我们项目的顺利推进铺平了道路。NAV Pro AV over IP 在 Bartow 电竞馆的表现非常出色，实现了稳定可靠的 AV 信号分配及切换功能。此外，Extron 在 AV 控制系统设计方面给予的专业支持，为我们打造了直观易用的用户界面，使得馆内 AV 系统的操作对不同技术水平的人员都十分友好而便捷。在此过程中，与我合作的 Extron 员工充分展现了其卓越的服务品质与领导能力。

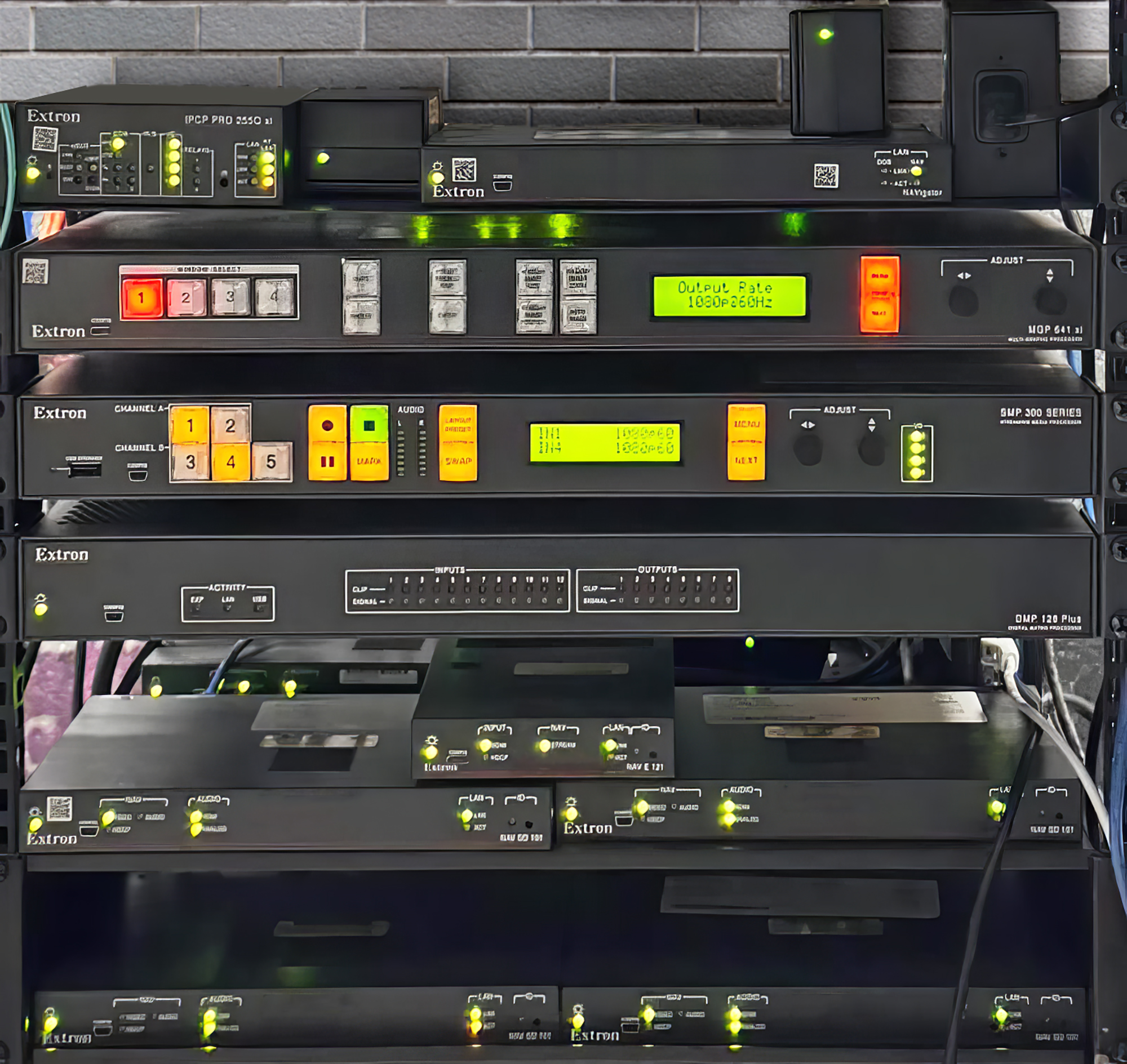

AV over IP 网络的核心是一台 48 端口的 1 Gbps 以太网交换机。AV 信号源通过 NAV E 121 紧凑型编码器接入网络，并由 NAV SD 101 图像解析度转换解码器输出至显示终端。配备 48 端点 LinkLicense® (可扩展至 240 个端点) 的 NAVigator 系统管理器负责配置、管理及控制 AVoIP 网络。当前网络初始配置了 25 个端点，未来若需增加更多游戏工作站、摄像机和显示器，该系统仍具备充足的扩展能力。

游戏工作站、教练工作站及 PTZ 摄像机与
AV over IP 网络互联

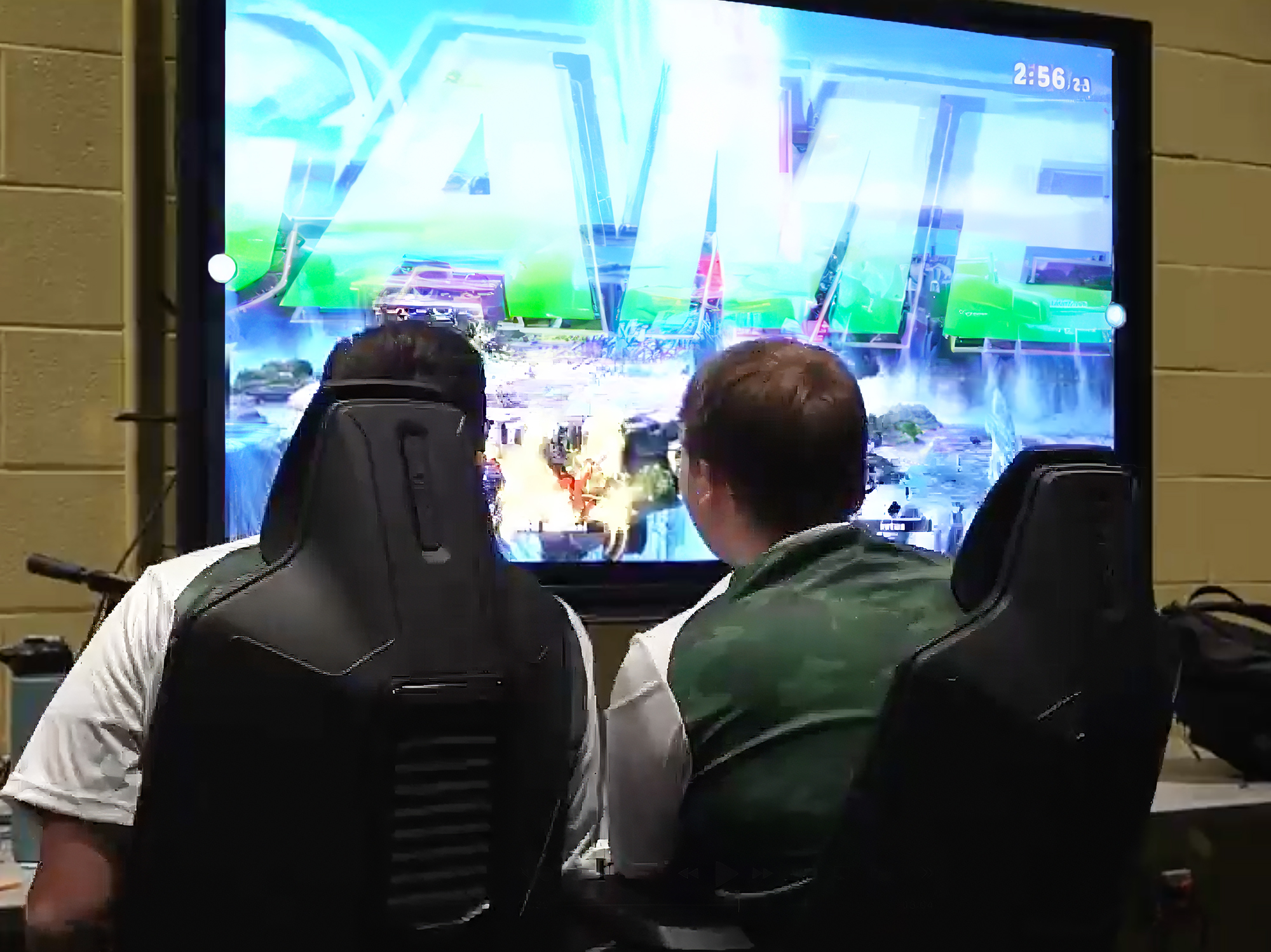

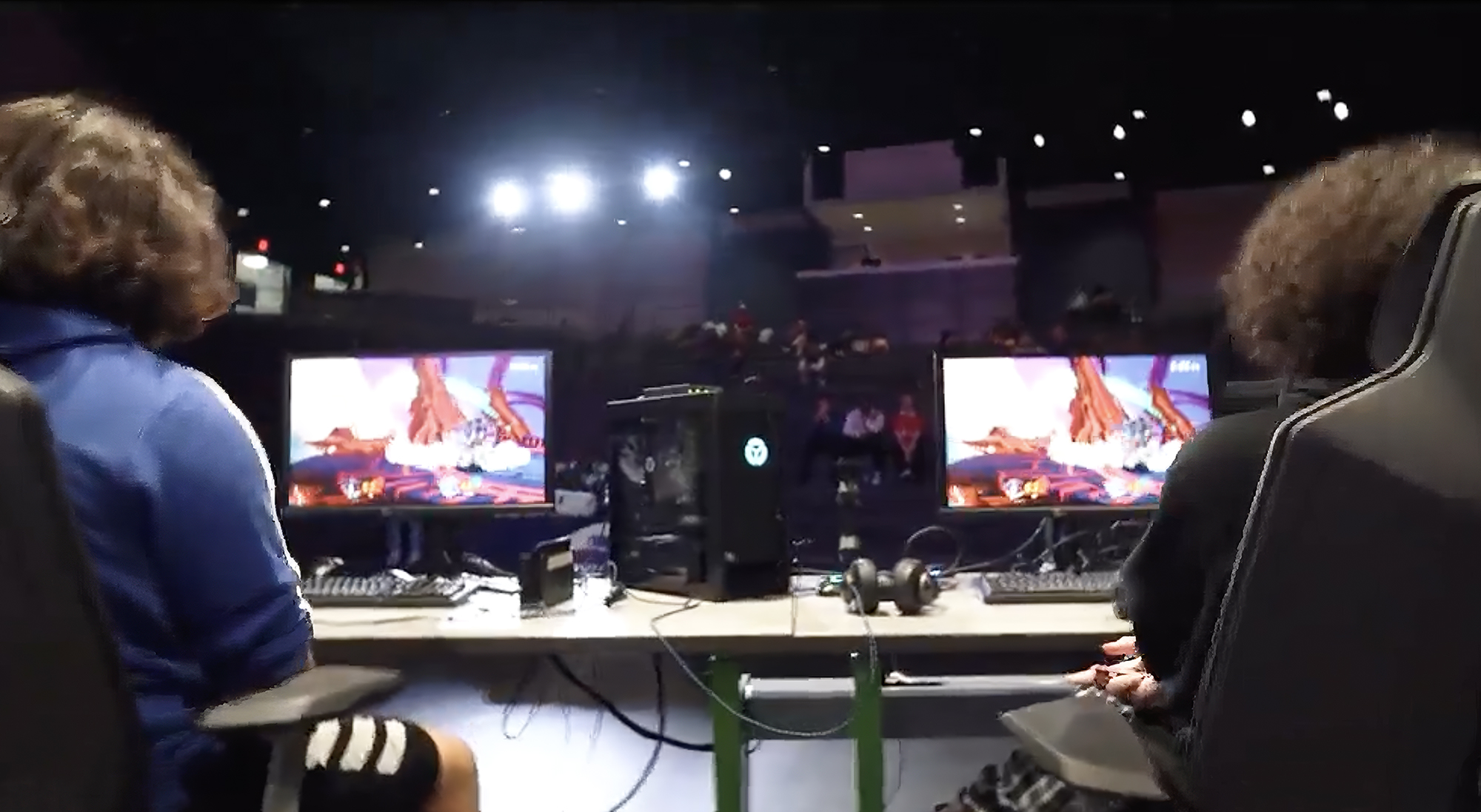

场内舞台区域，共部署有 10 台 Lenovo Legion 塔式游戏 PC，分别被置于两张 5 人游戏桌上。每张游戏桌都配备符合人体工程学的游戏椅、键盘、鼠标、鼠标垫和高刷新率的游戏显示器。每张游戏桌后方设有 2 个教练席位，其硬件配置与游戏工作站保持一直，以满足现场指导需求。各游戏 PC 通过 HDMI 端口连接至 NAV E 121 紧凑型编码器，以传输实时的游戏动态画面至 AVoIP 网络，供观众观看。同时，舞台左右两侧各部署两台 PTZ 追踪摄像机，以采集选手在比赛过程中的动态表现及声音细节。这些摄像机通过 NAV E 121 编码器接入 AVoIP 网络。该编码器不仅负责处理 HDMI 视频信号，还支持 RS-232 摄像机控制信号的传输。

电竞馆管理软件
简化管理工作流程，提升网络安全防护能力

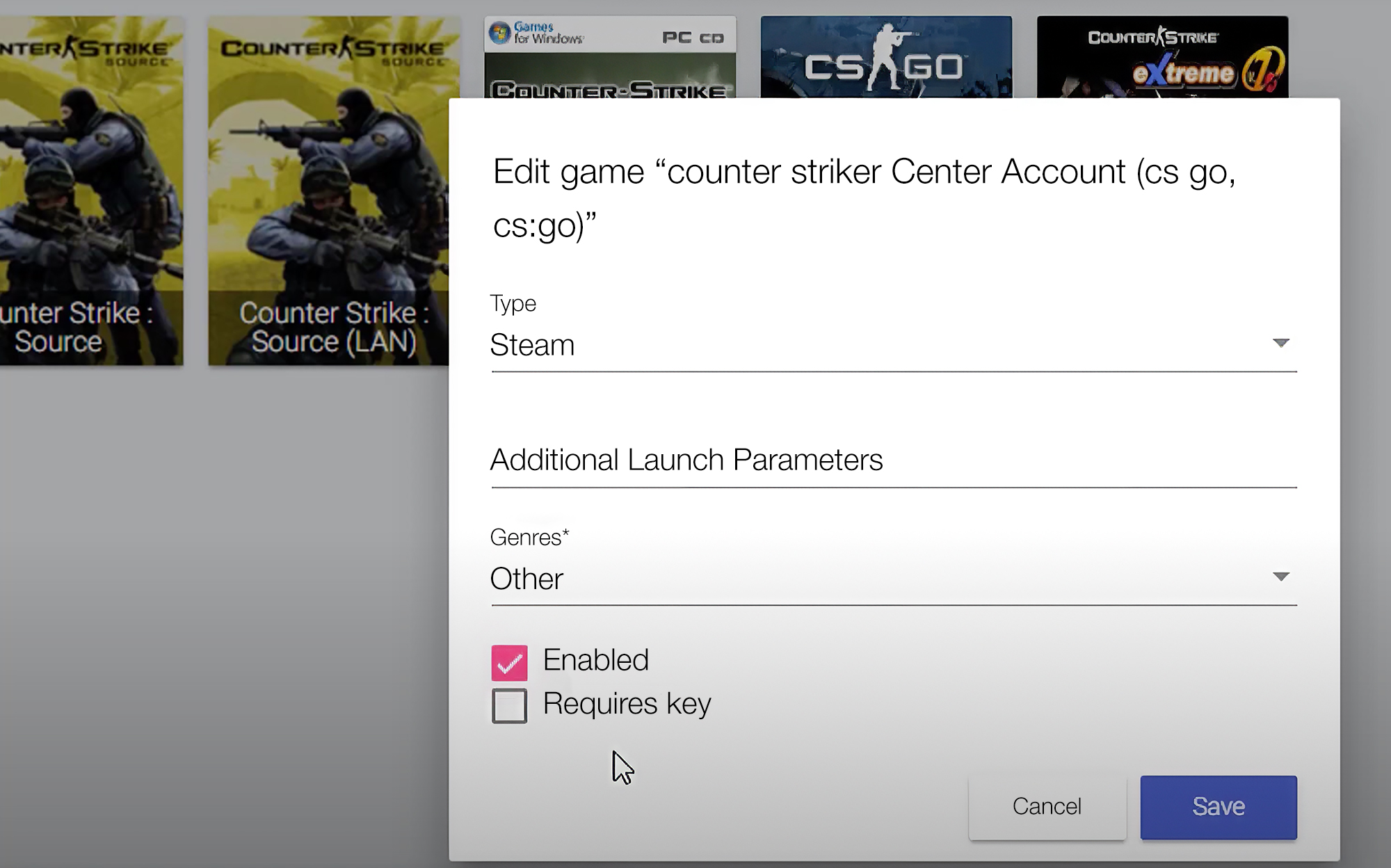

基于云的第三方电竞馆管理软件，可有效简化用户账户管理、游戏许可证分发以及其他与场馆运营相关的行政工作。现场部署的预启动执行环境（PXE）服务器负责从云端下载、安装及更新游戏软件包，并将这些软件包统一部署至场馆内所有 PC，从而避免了对每台 PC 进行单独维护的繁重工作。此外，PXE 环境显著增强了网络安全性。所有 PC 以无盘客户端模式运行，通过 PXE 服务器加载操作系统。任何由选手或其他操作人员在单台 PC 上所做的更改，在设备重启时均会被服务器镜像覆盖，从而确保软件基线的一致性，并有效防止未经授权的更改扩散至其他设备。

大屏显示器 + 超强音效 + 专业舞台灯光 = 沉浸式震撼体验

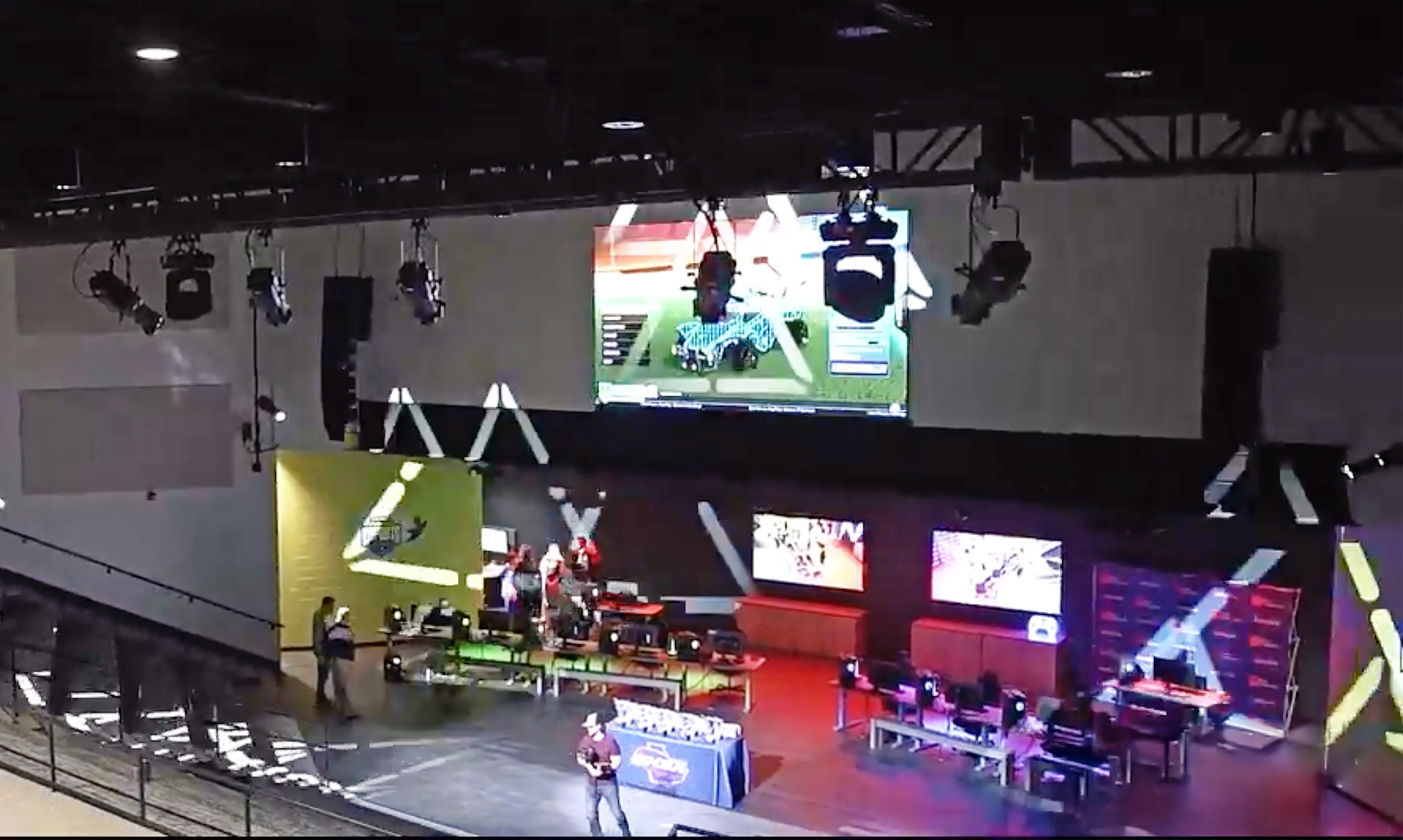

舞台后方配备有 2 台 98" 4K 数字标牌平板显示器。另有一台 75" 交互式平板显示器专门用于教练指导。舞台上方高处还部署有 220" 的 1080p 直显 LED 视频拼接墙。这些显示器均通过 NAV SD 101 图像解析度转换解码器接入 AVoIP 网络，实现了视音频信号源与显示终端之间的灵活路由。凭借 AVoIP 网络，任一信号源都可被动态分配至任一显示器。为营造更富视觉冲击的演示效果，舞台上方的拼接墙可同屏演示多达 4 路信号源内容，此功能由 MGP 641 xi 多窗口处理器来实现。其信号由 4 台 NAV SD 101 图像解析度转换解码器通过 AVoIP 网络从 NAV E 121 编码器接收。分屏显示的画面不仅可展示多名选手的游戏动态，还可同步呈现由舞台上 PTZ 摄像机采集到的选手肢体语言。

超强音效: DMP 128 Plus 音频处理器 (带回声消除功能) 通过 AES67 接收网络音频信号。经其处理后的音频由 5 台功放驱动，总功率高达 56,000 W，可覆盖馆内的线性阵列音柱扬声器、超低音音箱以及舞台监听扬声器。解说员工作站配备电容麦克风，用于提供高能量的现场解说；场馆内还部署了多款手持及腰包式无线麦克风，确保在场馆内走动或在台上、台下的人员均可通过音响系统清晰传达声音。音频信号的选择、路由及混音均由音响控制室完成，其核心设备包括 16 通道数字调音台和 10" TouchLink® Pro 触摸屏。

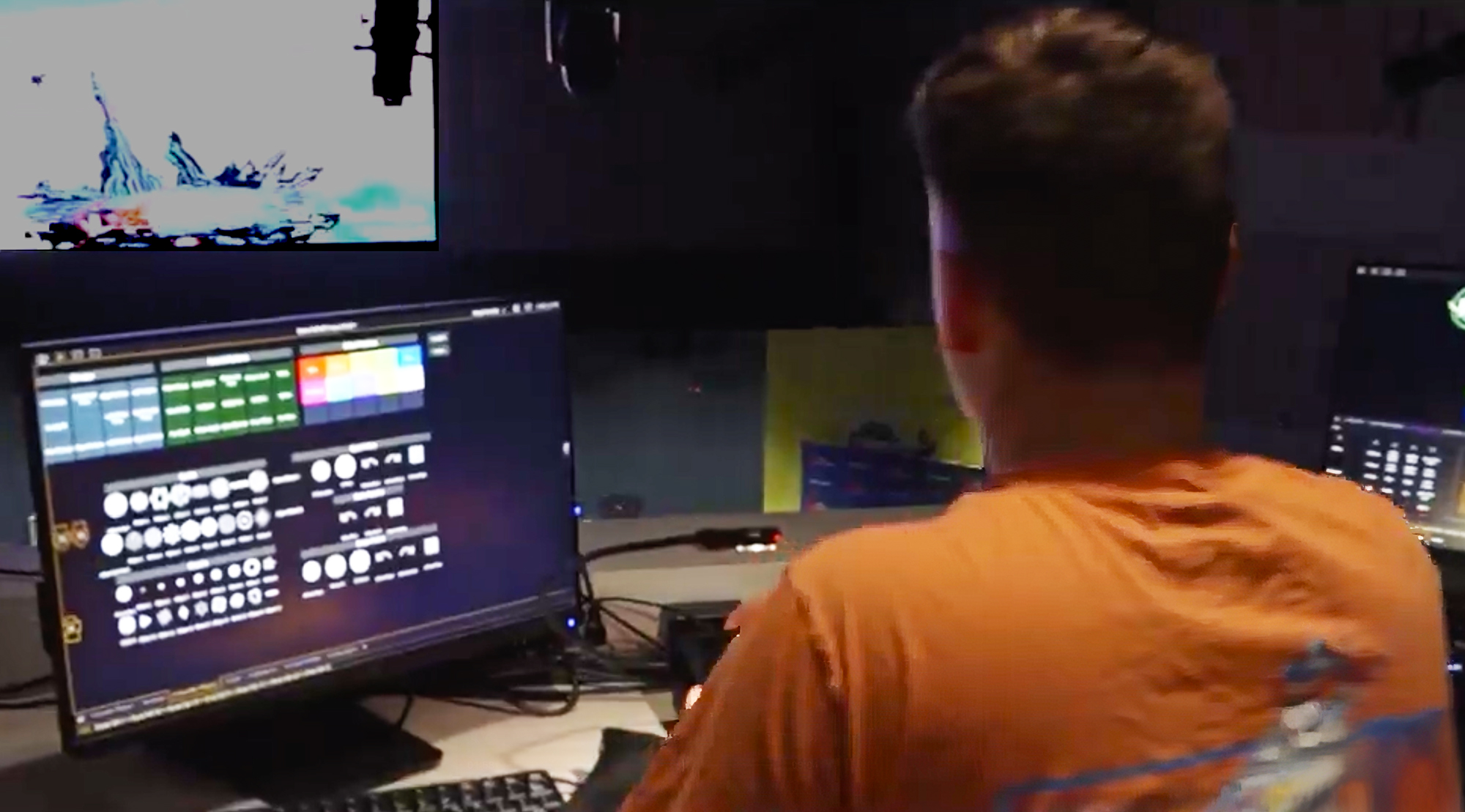

专业舞台灯光: 通过专业灯光控制台编程控制的聚光灯、泛光灯和图案投影灯，以标志性的戏剧化灯光效果为选手和观众营造出激情而震撼的赛场氛围，这是专业电竞赛事的重要特征之一。

专为活动制作人设计的 AV 系统控制。解说员工作站配备两台 10" 桌面型触摸屏，音响室配备 1 台，这使得解说员与活动制作人能够高效管理 AV 系统的信号路由与节目制作流程。触摸屏用户界面为节目制作人提供了专业工具，使其能够以更精良、专业的制作水准打造更具看点的电竞节目。通过该系统，制作人可控制由 MGP 641 xi 多窗口处理器实现的同屏演示功能，并完成由任一 NAV 编码器向任一解码器的信号路由操作。此外，凭借 AV 系统集成的 SMP 351 流媒体处理器，他们还可实现视音频内容的流传输和记录。该处理器可支持在复合模式下创建双窗口布局，进一步优化节目演示效果。

解说员工作站

解说员工作站由 2 名学生工作人员负责。一台连接至游戏网络的 PC 可让解说员随时接入选手或教练工作站的画面，并通过双显示器 (通过 HDMI 与解说员 PC 直连) 查看这些站点的内容。同时，解说员 PC 也可通过 NAV E 121 将 HDMI 信号传输至 AVoIP 网络，使得由解说员团队制作的视音频内容能够被共享至场内大屏幕及互联网。制作团队则通过 75" 交互式平板显示器 (连接至 AVoIP 网络) 监控输出信号及其他可选信号。

AV 系统一体化控制

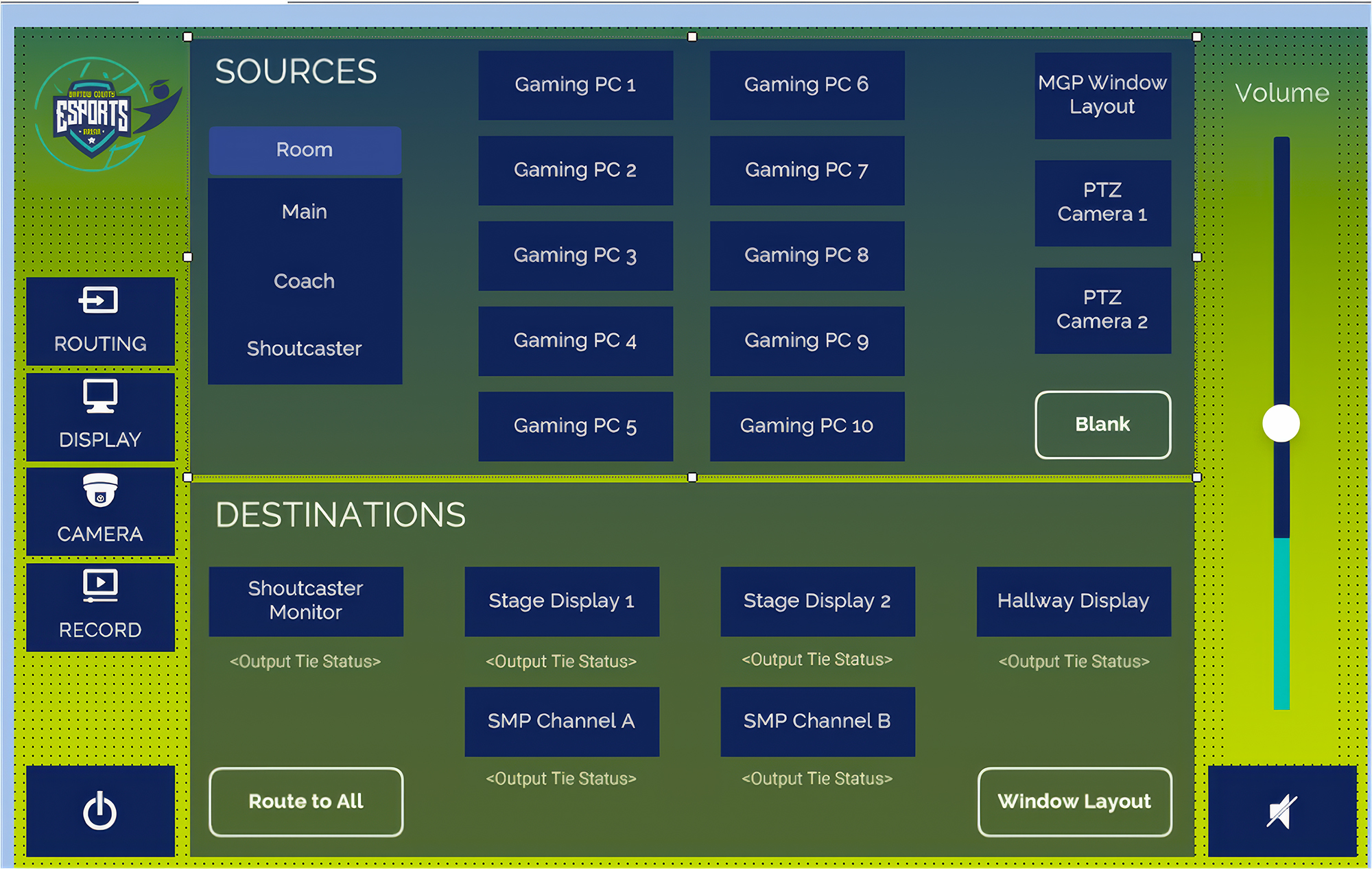

音响室及解说员工作站的制作人员通过 TouchLink Pro 触摸屏来控制 AV 系统。该触摸屏由 IPCP Pro xi 控制处理器驱动，并与 NAVigator 系统管理器协同工作。控制处理器上的系统配置由 Global Configurator® Plus 软件创建，而触摸屏的图形用户界面则由 GUI Designer 工具设计完成。

成果反馈

据近期数据统计，电竞产业每年为佐治亚州的经济贡献逾 7.5 亿美元。这一增长也为佐治亚州的学生带来了机遇。该州各学区正致力于培养新一代具备技术技能的人才，使他们能够在游戏内容创作、软件开发以及相关领域（如平面设计、市场营销、公共关系、活动制作和广播媒体）中获得高薪职业。

电竞能吸引对 STEM 学科缺乏兴趣的年轻学子的关注，通过让学生参与直播制作、进行现场解说、操作和维护计算机、网络及视音频设备等，不仅能有效提升其技能水平，还是重要的劳动力开发工具，充分展示了校园电竞的意义远不止于单纯的游戏体验。

对于那些对传统团队体育项目缺乏兴趣的学生而言，电竞已正式被佐治亚州纳入校队活动范畴。这一举措为 K-12 学段和高等教育阶段的学生提供了一个参与课外活动的平台，有助于培养其团队协作能力、批判性思维以及社交技能等核心素养。这些能力对于培养全面发展的人才至关重要，不仅能促进学生在未来社会中做出积极贡献，同时也有助于推动佐治亚州经济的可持续增长。

电竞正在激发同学们的竞争意识，而这种意识是许多孩子过去未曾体验过的。并非要所有学生都参与传统体育运动，但他们同样需要通过课外活动培养团队协作精神和集体归属感。电竞恰好填补了这一需求空白。同学们对此表现出极大的热情，参与其中的乐趣显而易见。当孩子们在比赛中获胜时，他们欢呼雀跃、相互庆祝的场景令人深受鼓舞。

BARTOW 学区电竞馆视频链接

点此观看 YouTube 视频，了解佐治亚州经济发展部如何看待电竞成为推动该州经济增长的强大引擎。

点此观看 PowerUpEDU 在 2024 秋季州电竞锦标赛期间，于 Bartow 电竞馆制作的视频，内容包含赛事片段，以及对现场观众及学区领导的采访。

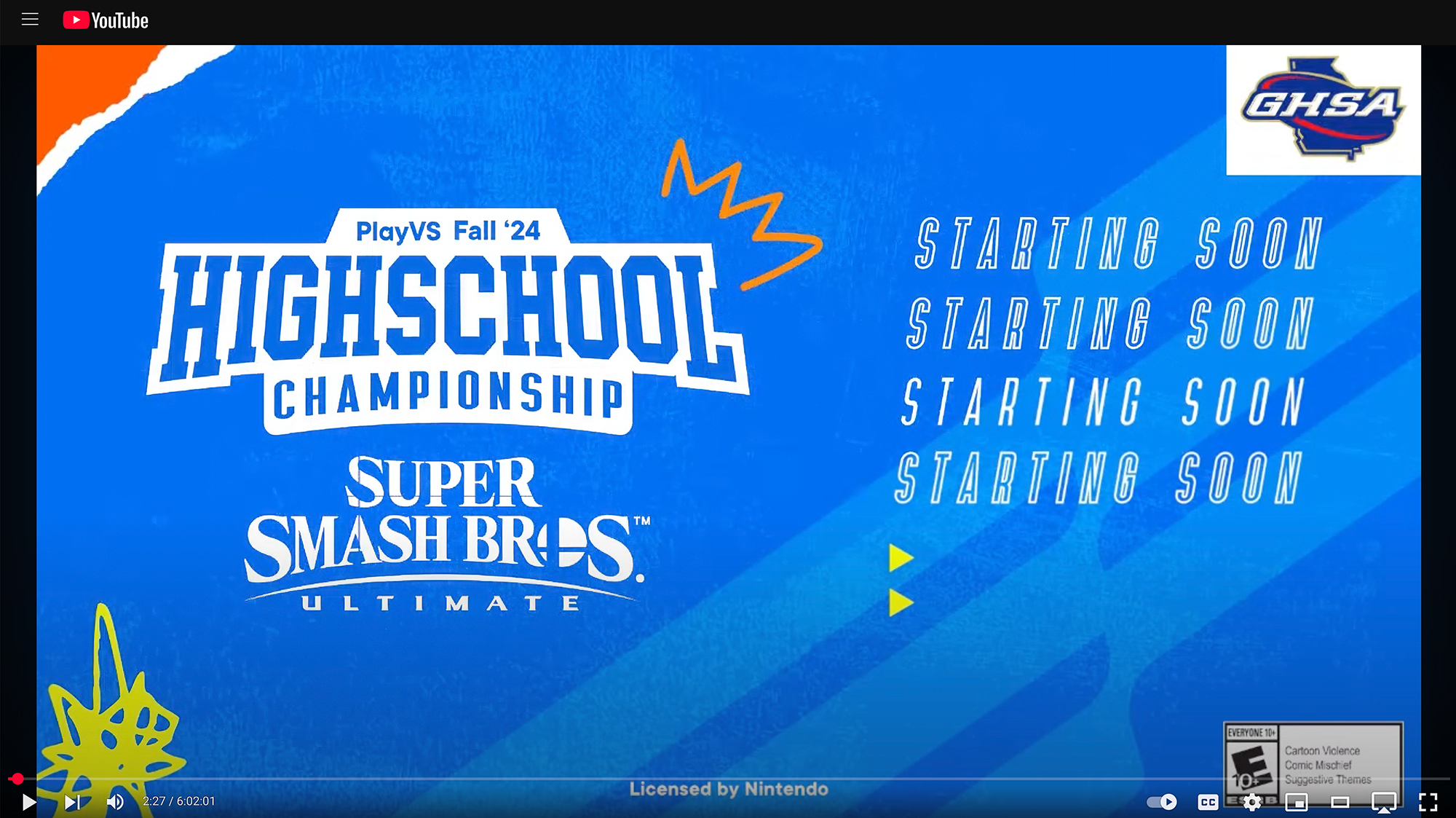

点此观看 学生制作的 2024 秋季州电竞锦标赛直播报道，该赛事于 Bartow 电竞馆举行，并通过 YouTube 在线直播。

图片来自：Bartow 学区及 PowerUpEDU
