Extron 无缝控制及可扩展 AV 系统成功升级优化伦敦政治经济学院主礼堂

Extron NAV 系统赋予礼堂更高的灵活性与稳定性，无论是日常讲座，还是重要的直播活动，其都能轻松应对。所有 AV 功能均可通过简洁直观的控制界面实现中心化控制。工作人员能够快速熟练地掌握系统操作，充分体现了本项目在整体架构设计、用户需求考量及实施规划方面的专业性与前瞻性。

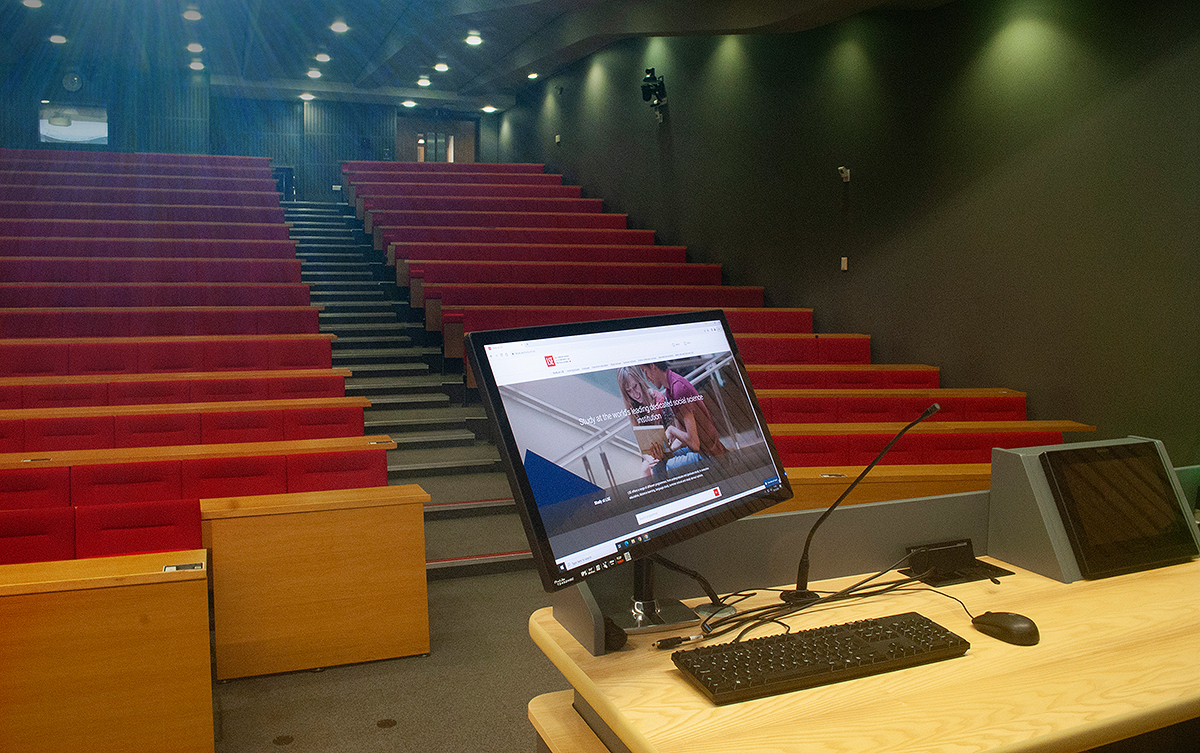

伦敦政治经济学院 (简称：LSE) 的 Sheikh Zayed 礼堂是这一世界顶尖学府的重要场馆。这间可容纳 400 人的礼堂位于学校郑敬渠大楼 (Cheng Kin Ku Building) 的地下一层，日常用于承办教学讲座、高规格公开研讨及电视转播等各类学术及公共活动。该场馆深受国际知名演讲者的喜爱，也是英国 BBC Radio 4《Any Questions》节目的录制场地，在促进高校学术发展及公共事务参与方面发挥着关键作用。为满足对混合式教学、媒体制作及现场会议日益增长的需求，LSE 对场内 AV 系统部署进行了全方位的优化升级。

项目挑战

LSE 需要一套高性能的 AV 解决方案，以全面支持日常教学科研活动及动态的混合式学术交流。新系统在具备本地课程录制和演示内容传输功能的基础上，还应支持外部广播团队定期访问内部系统，以开展现场直播活动。系统的可靠性至关重要。任何运行中断或复杂状况均可能影响高规格直播任务或既定教学安排的顺利实施。

确保演示环境的高度灵活性，能够以同等清晰度同时满足现场及远程观众的需求，是本项目的关键考量之一。系统升级改造须在寒假仅有的 3 周窗口期内完成，对实施计划的精确协调及网络配置的预先规划提出了严格要求。初始方案拟采用大型 LED 视频墙，但出于对成本和工期的综合考量，最终替换为 3 台边缘融合激光投影机构成的主显示系统。

解决方案

LSE 携手英国集成商 GVAV 和 Extron 共同打造了一套以网络化视频分配和直观 AV 控制为核心的综合系统。设计团队选用 Extron NAV® Pro AVoIP 解决方案，主要基于其出色的可扩展性、优质的信号传输保真度，以及对礼堂内 HDMI 和 USB 等多路信号源设备的高效兼容和无缝集成能力。

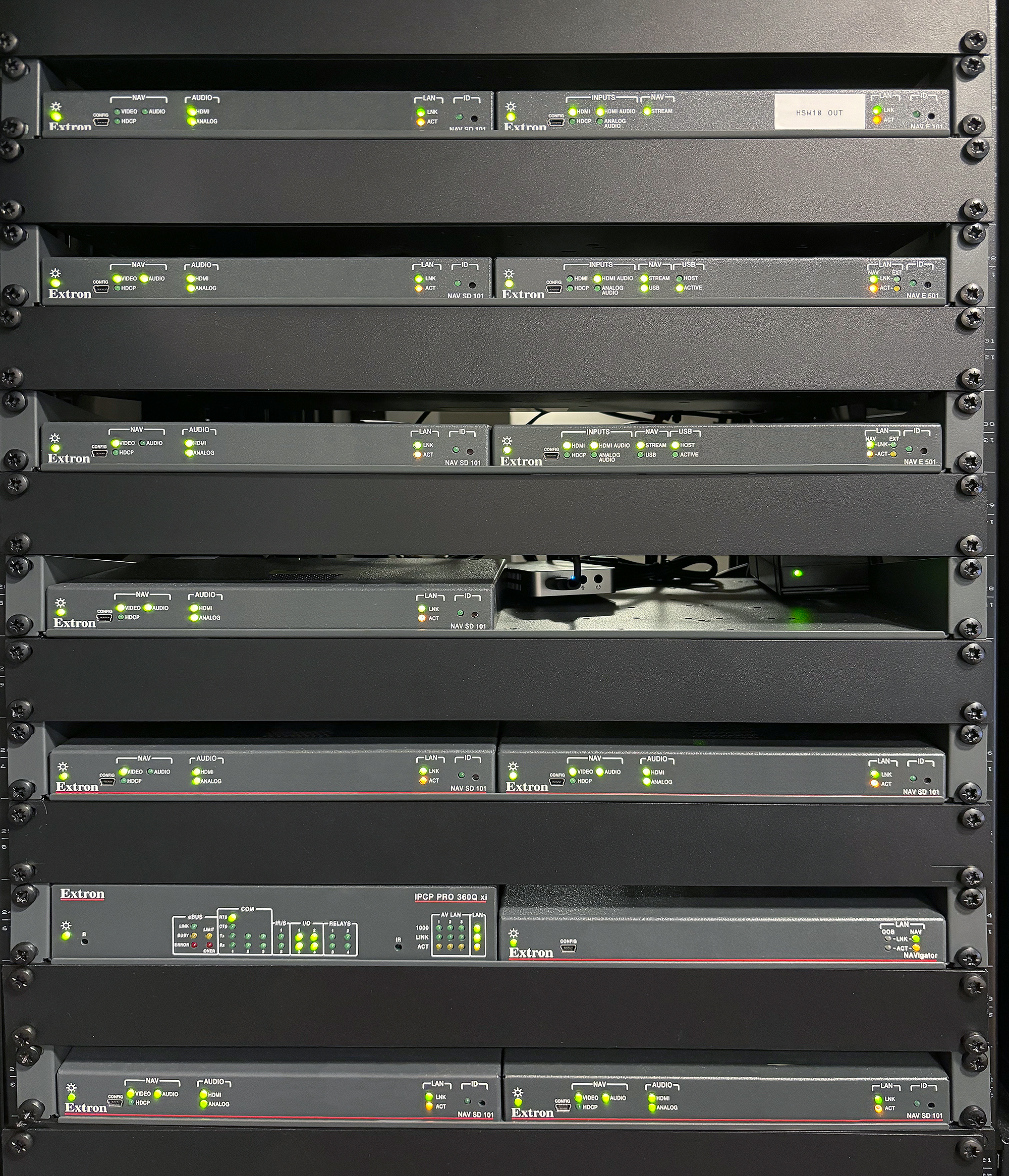

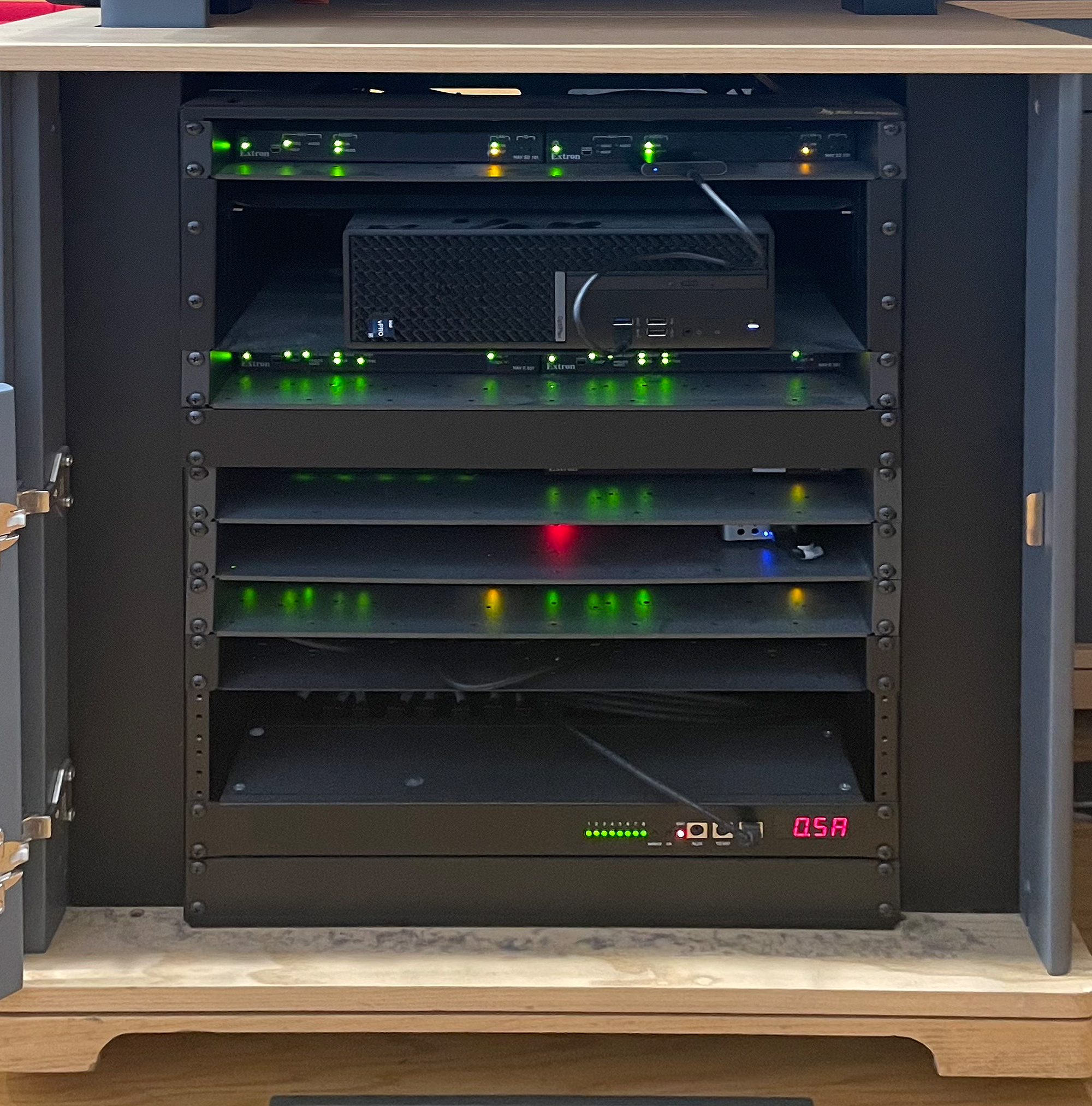

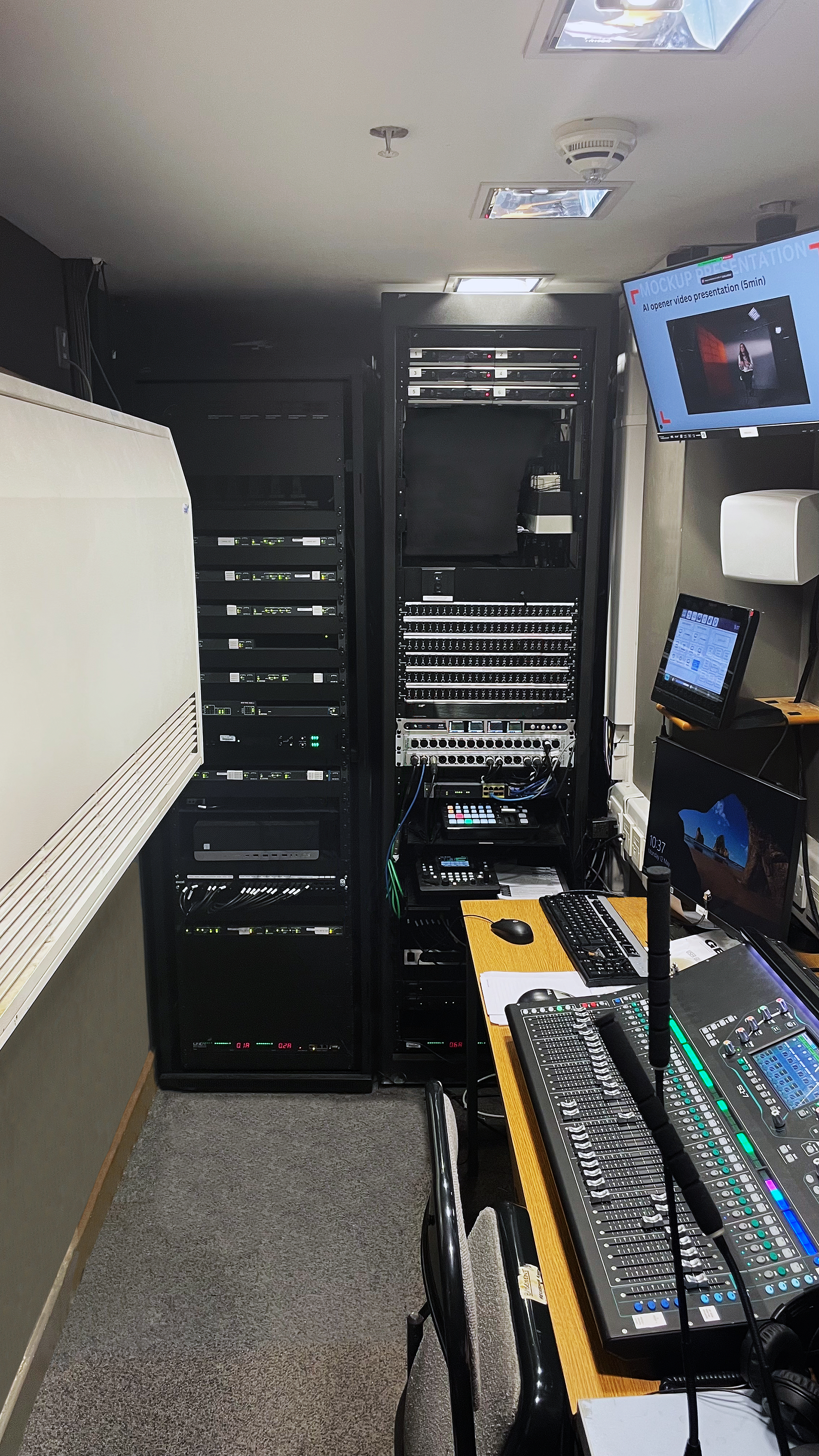

NAV 系统内集成多台支持 HDMI、以太网和 USB 信号的 NAV E 501 和 NAV E 101 编码器，同时搭载 NAV SD 101 图像解析度转换解码器以传输 AV 信号内容至多个端点。所有 NAV 端点均由 Extron NAVigator 系统管理器集中管理。该设备不仅支持中心化配置，还能快速切换场内任一显示设备的演示信号源。为确保系统安装环境就绪，部署工作得以高效启动，AV 团队在正式安装前，对网络进行了全方位测试。

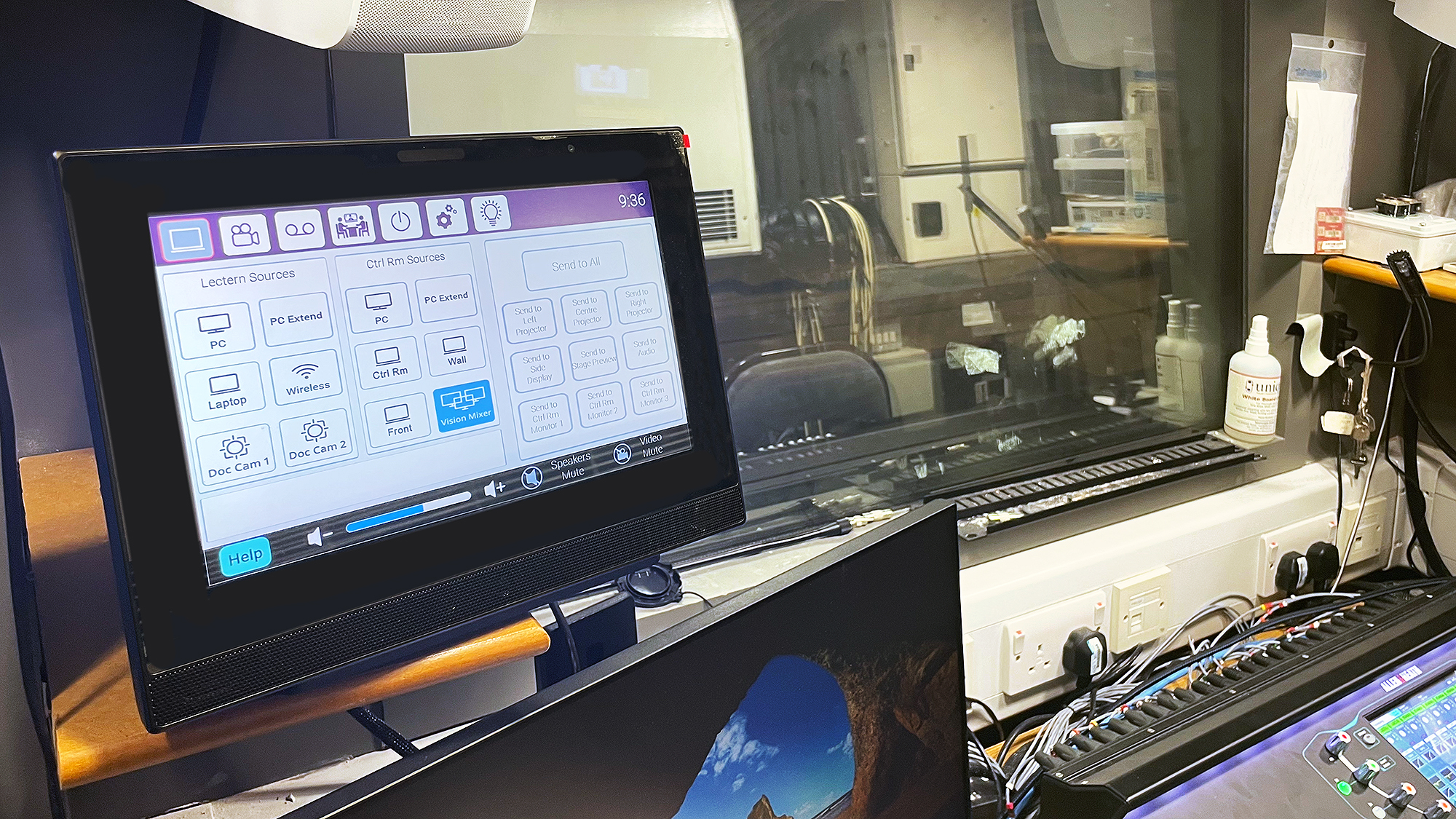

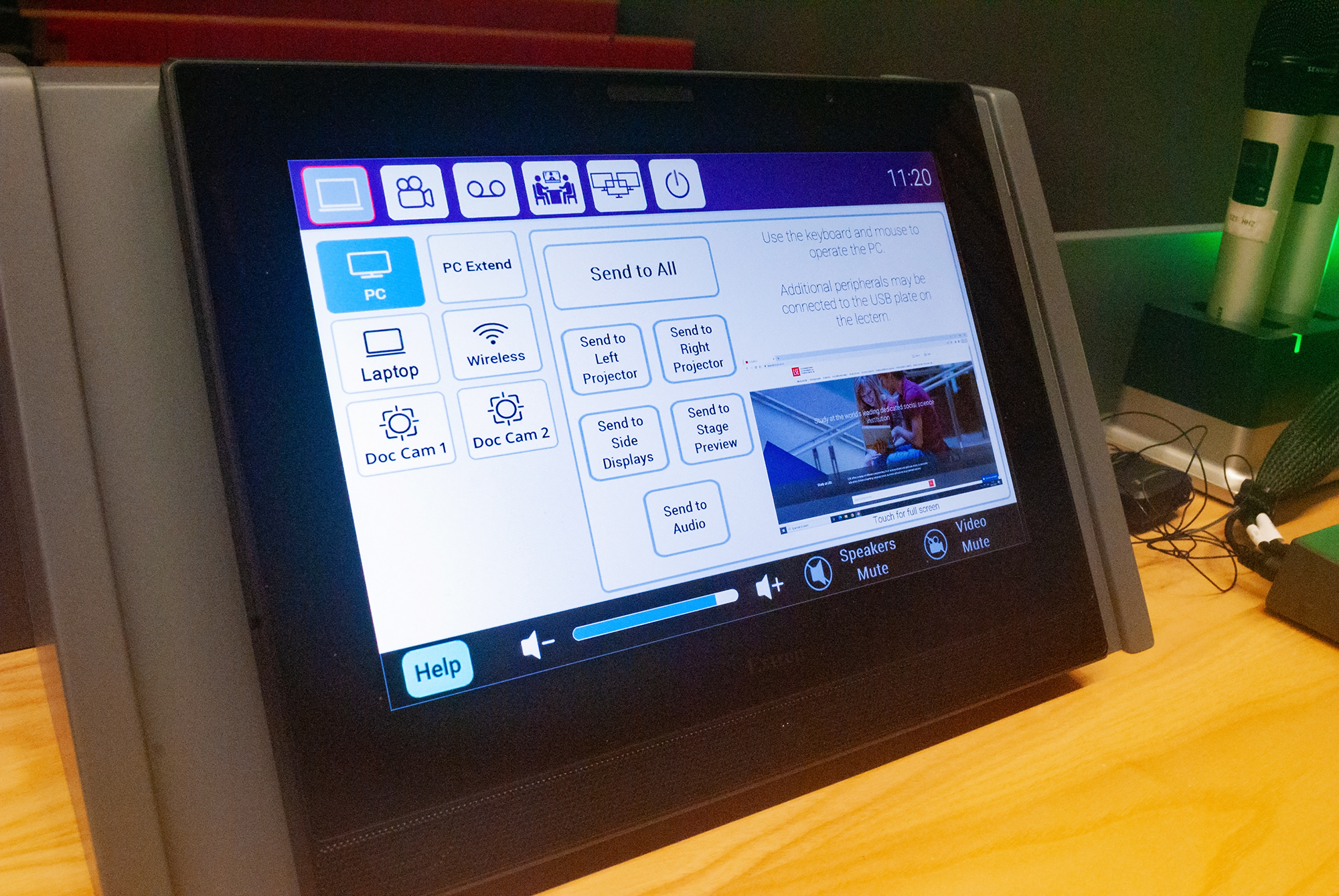

系统的稳定运行得益于 Extron 先进的控制系统。IPCP Pro 360Q xi 控制处理器和 TouchLink® Pro 桌面/墙面型触摸屏作为其核心设备，能够为教师和技术人员提供一致且高效的操控体验。与 LSE 团队联合设计的用户界面充分考虑到多样化应用场景，可支持从快速信号源选择到高级摄像机控制、录播管理及混合会议模式等全方位功能。

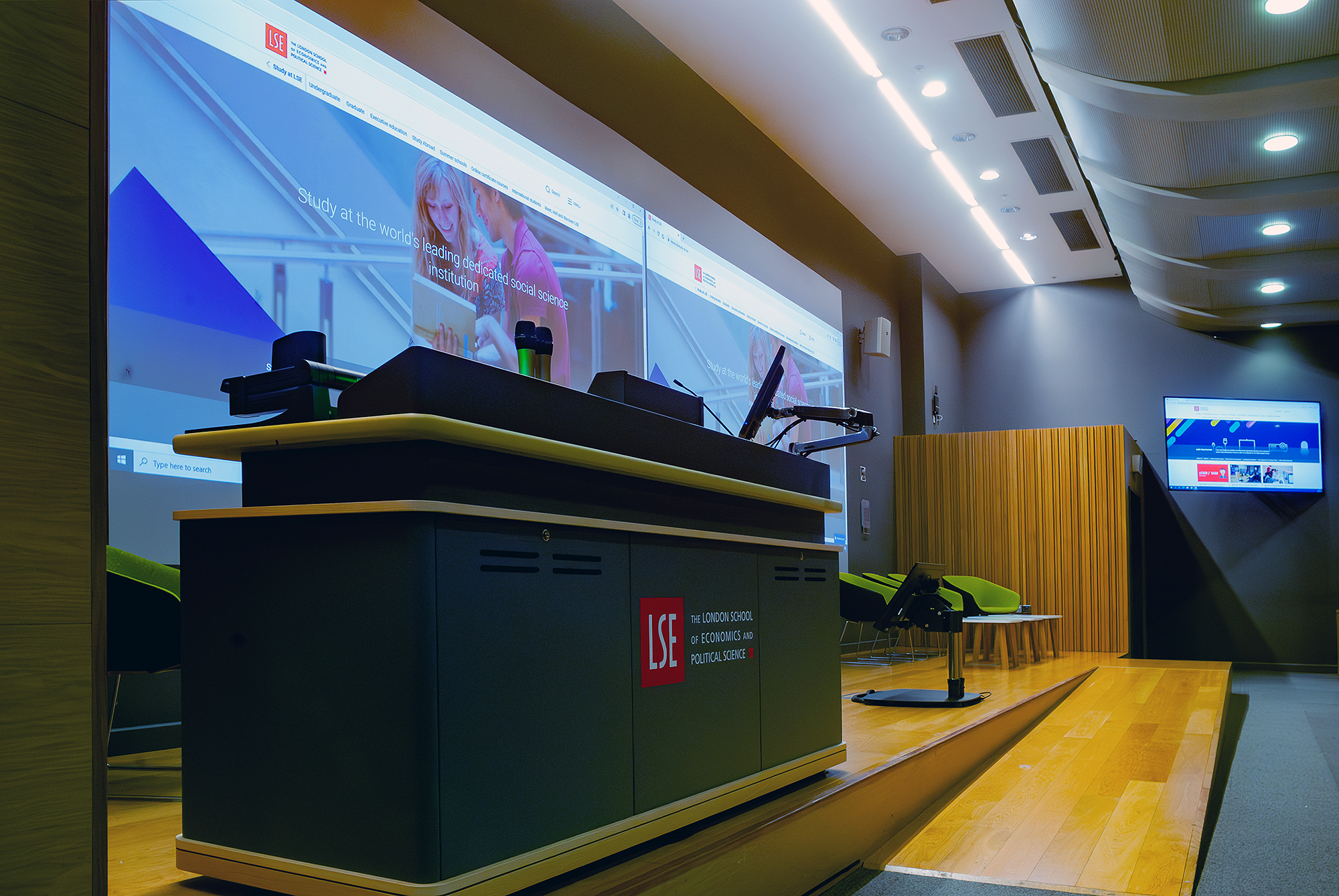

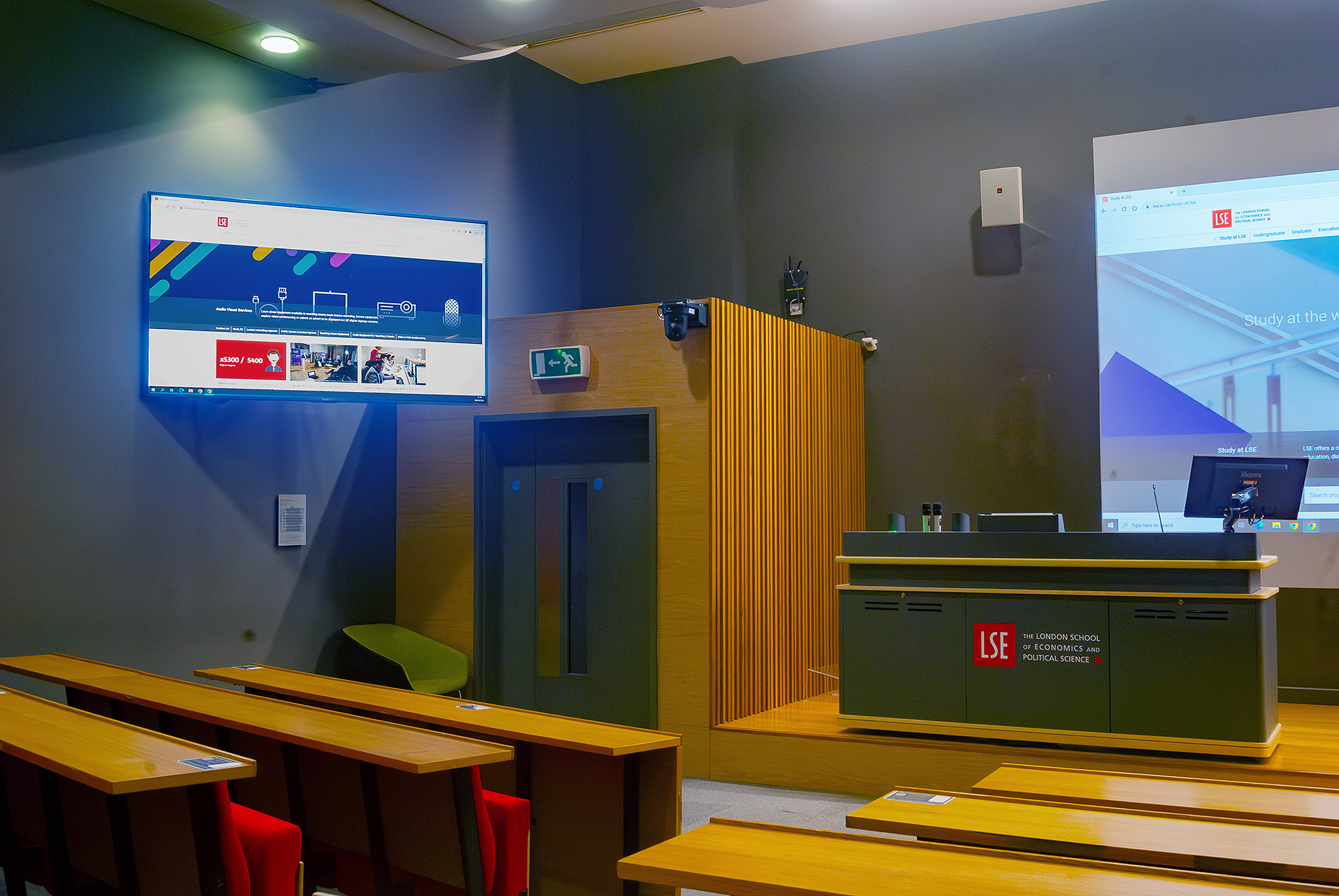

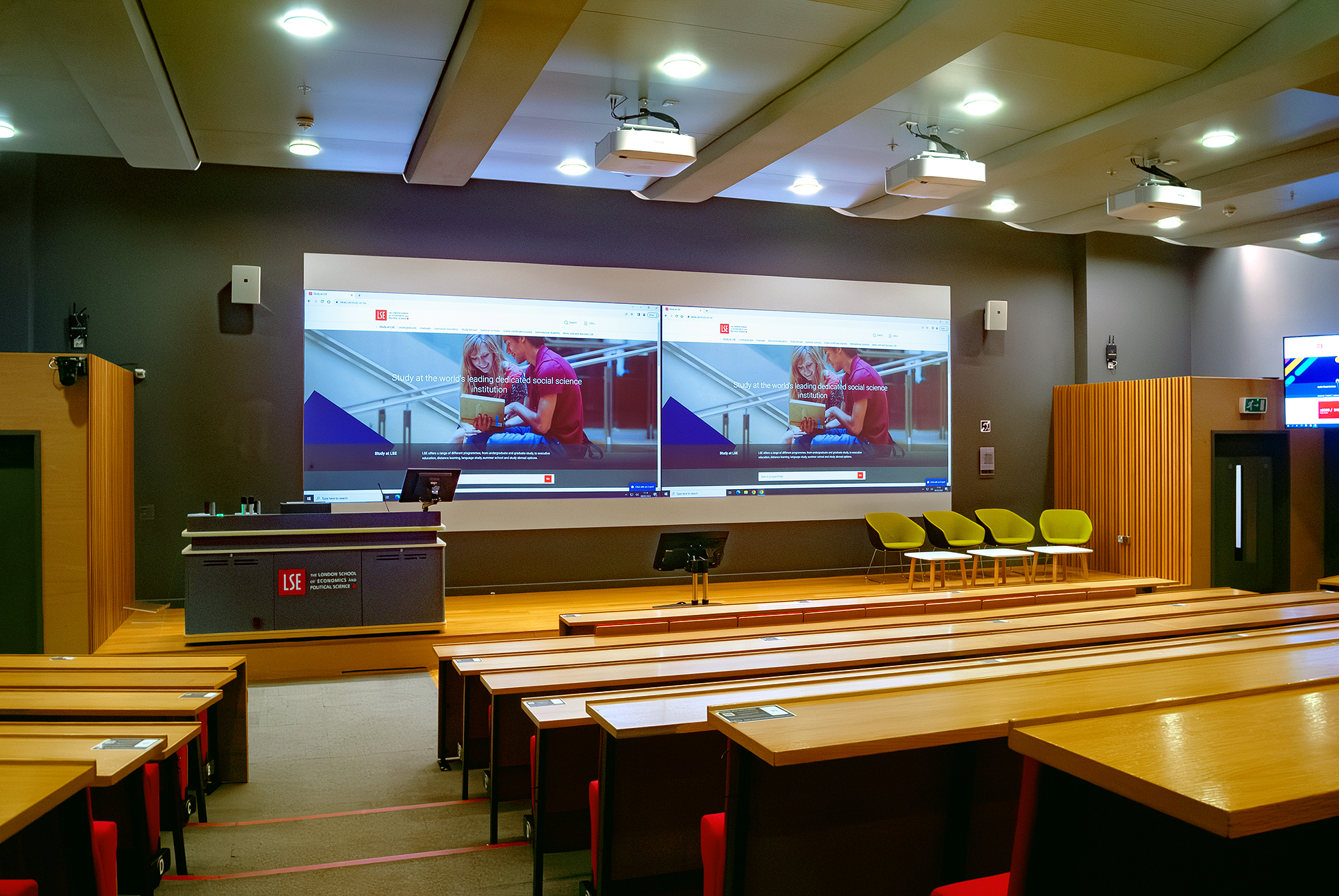

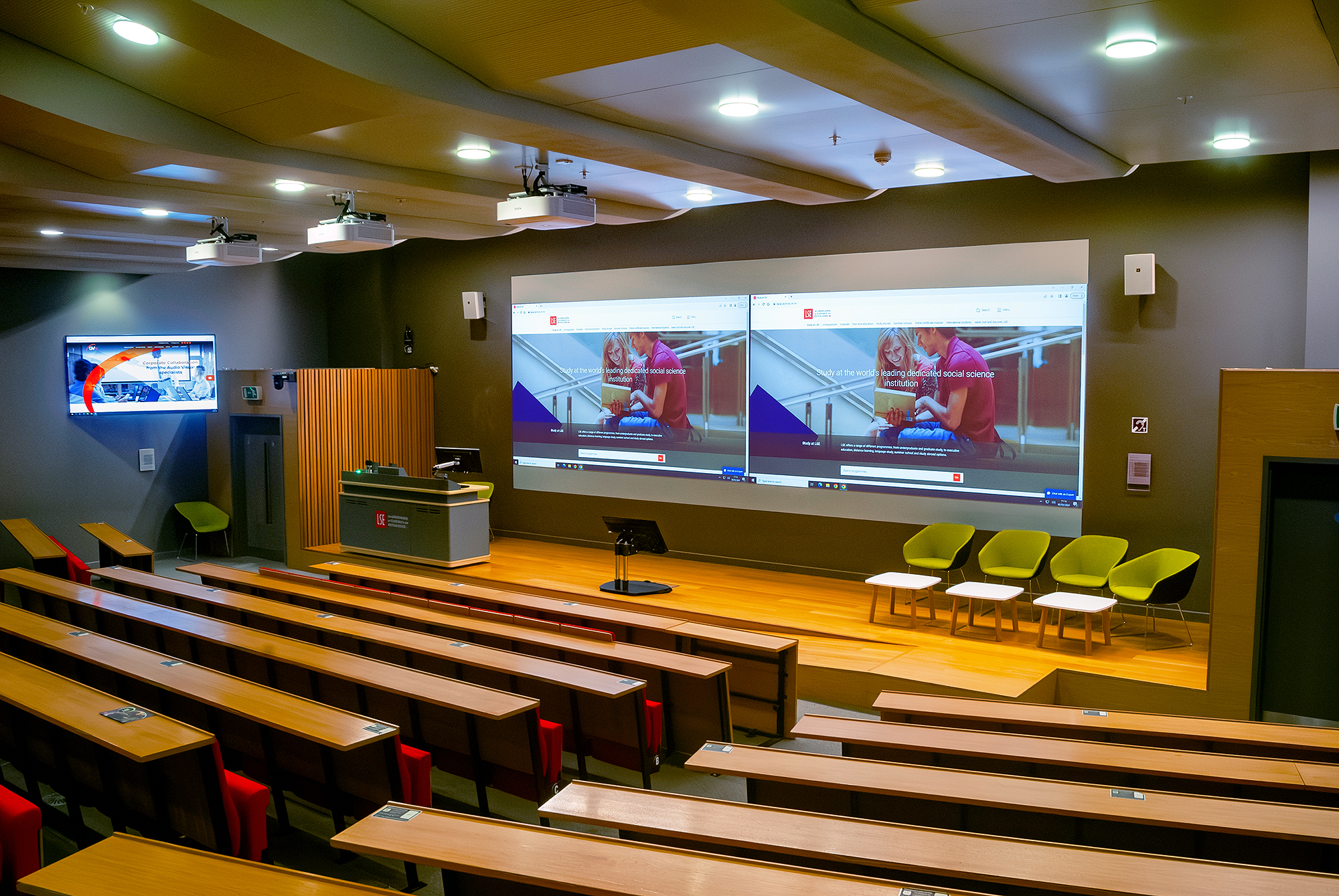

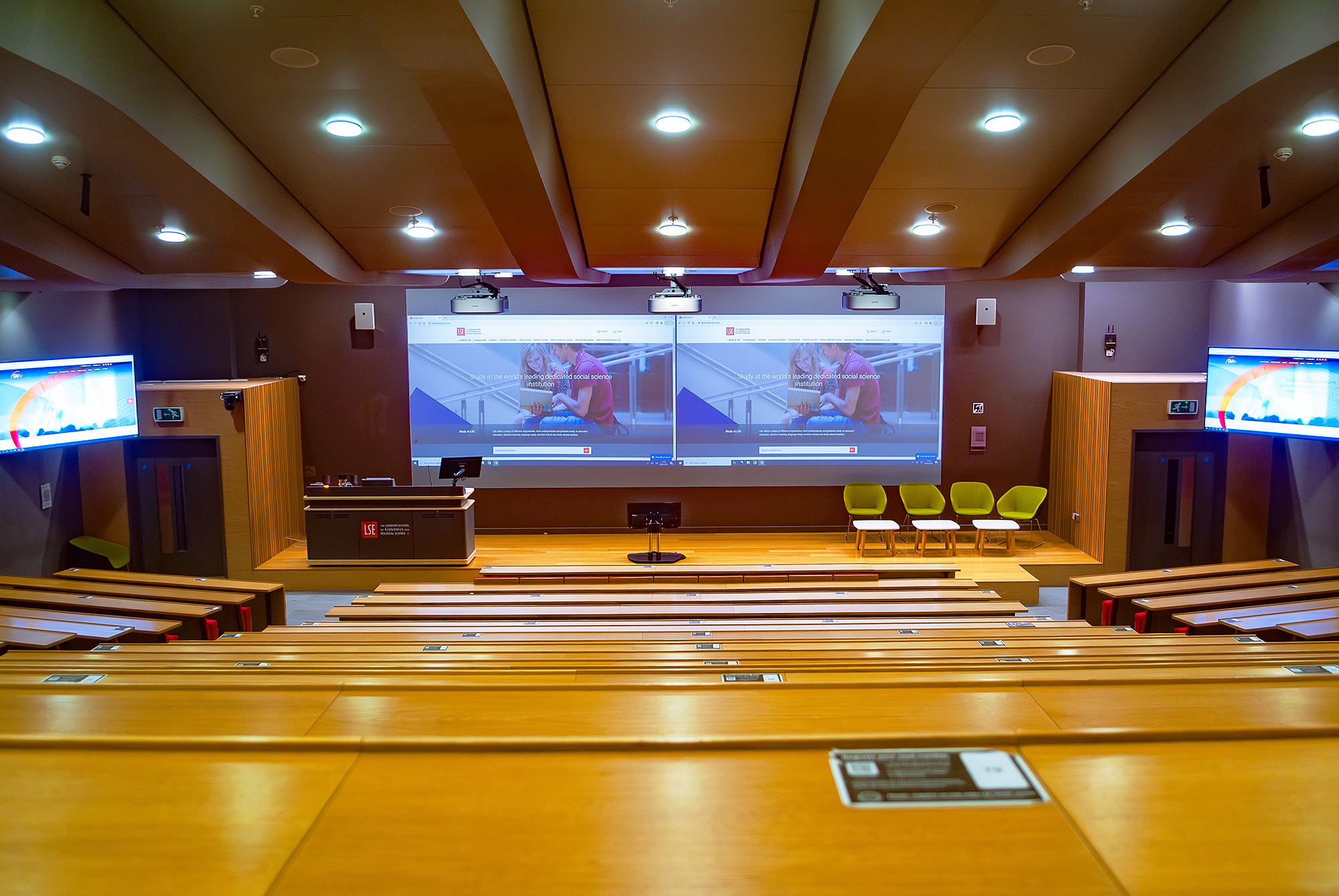

礼堂的主显示系统由 3 台边缘融合激光投影机构成 (每台均支持 10,000 流明的亮度和 4K 增强功能)，同时辅以 2 台 75" 的 4K 显示屏，满足多角度观看需求。

为实现混合式及远程教学，场内安装的 4 台 Panasonic PTZ 摄像机用于多角度画面采集。此类视频信号能够被集成至校方直播平台，并同步支持实时文档共享，保障教学内容的完整传输与高效互动。

成果反馈

项目按要求如期交付 (其中前两周用于系统部署，第三周进行测试与调试)，顺利迎接学校新学期开放。新系统上线后，效果令人欣喜：师生及来访的演讲者都可轻松实现一键操作，将所需信号源灵活演示在场内任一屏幕上。此前，用户受限于固定的模式，这些模式严格规定了可查看或可录制的内容范围。本次系统升级打破了原有架构的局限，实现了信号切换的高度自由化与智能化。

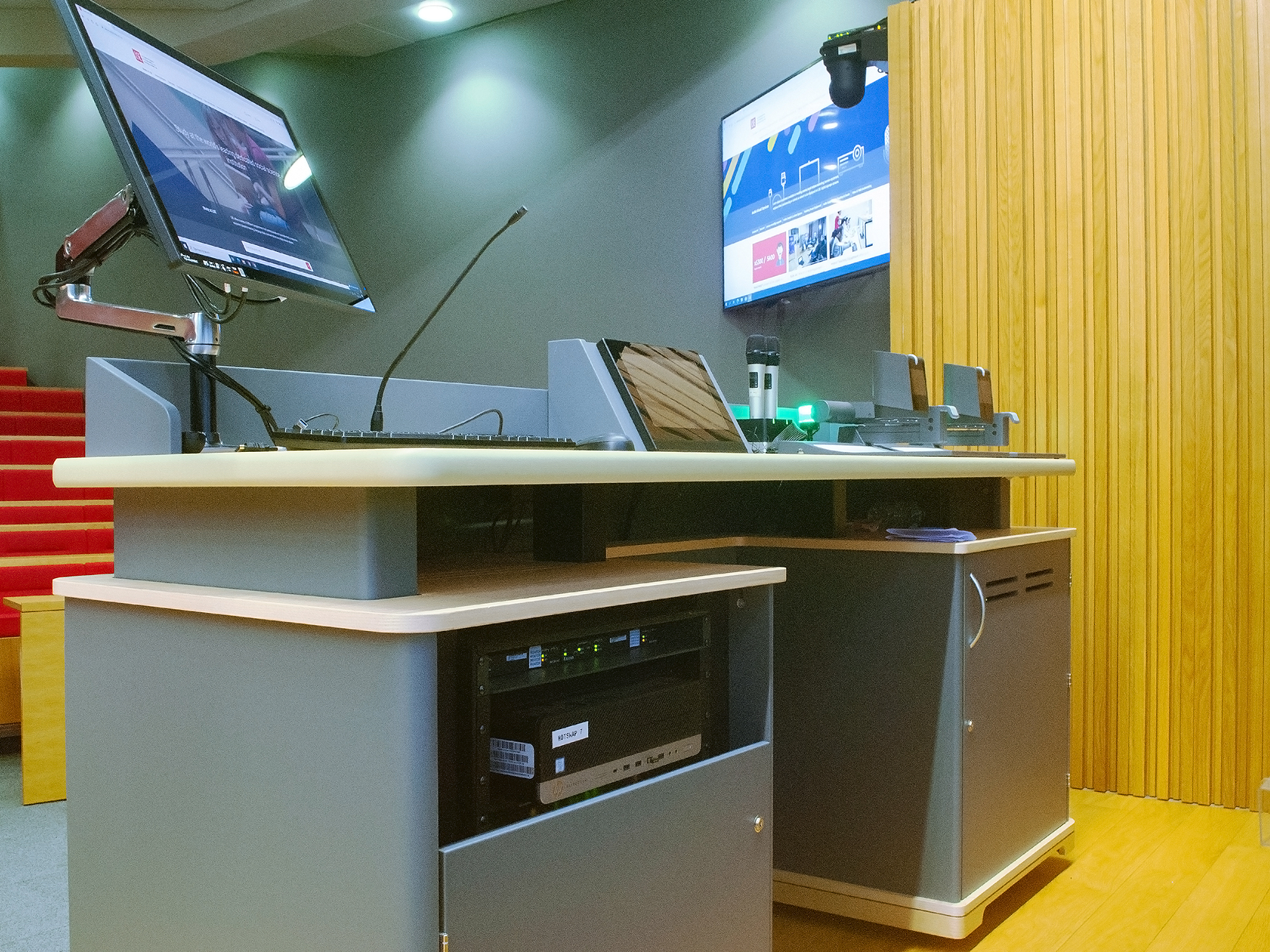

新系统在讲座及高规格活动中的卓越表现，充分体现了其在操作便捷性和应用灵活性方面的显著优势。重新设计的触摸屏界面全面简化了 AV 系统的各项交互式功能，从摄像机选择、混合链接激活到录制启动和演示信号源调整等。演讲者可在讲台独立完成会场管理。技术人员可通过任一触摸屏实现对系统的全域访问，便于快速排查故障、及时响应需求，以保障活动顺利进行，并提升运维效率。此外，系统支持在场内多个位置同步开展及管理混合式活动，极大地提升了场馆在多样化应用场景下的运营灵活性。

从架构部署的角度，网络化的 NAV 系统具备面向未来的良好可扩展性，用户无需重新布线即可轻松添加额外的端点及显示设备。由原计划的 LED 视频墙转为多投影机系统的调整，在有效控制成本的同时，依然保持了高品质的视觉呈现效果。与此同时，校方与 Extron 的合作不仅限于产品部署，还包括技术咨询、培训及运维支持，这对于保障系统稳定运行和性能持续优化发挥着至关重要的作用。

凭借 Extron NAV 系统及控制平台，Sheikh Zayed 礼堂已发展成为现代高影响力学术环境的典范，实现了清晰度、系统可控性和环境适应性的有机融合，为动态化、互动式教学及学术活动的开展提供了有力支撑。

Sheikh Zayed 礼堂的升级改造项目是多方协作的成果，它充分整合了 LSE 的战略愿景、Extron 的专业技能以及我方在系统集成安装方面的专业经验，体现了跨领域协同创新的成功实践。
