Extron AVoIP 及控制系统解决方案成功助力 TU Delft 面向未来的跨学科学习空间

因能够与我们现有的 AV 生态系统无缝集成，并拥有成功试点和久经考验的技术支持，Extron 的 NAV Pro AV over IP 系统成为我们全新大楼系统设计的首选。

代尔夫特理工大学 (TU Delft) 是荷兰历史最悠久、规模最大的公立技术型大学。到 2022 年，它已跻身世界十大工程技术类院校之列，并获得 QS 世界大学排名的认可。

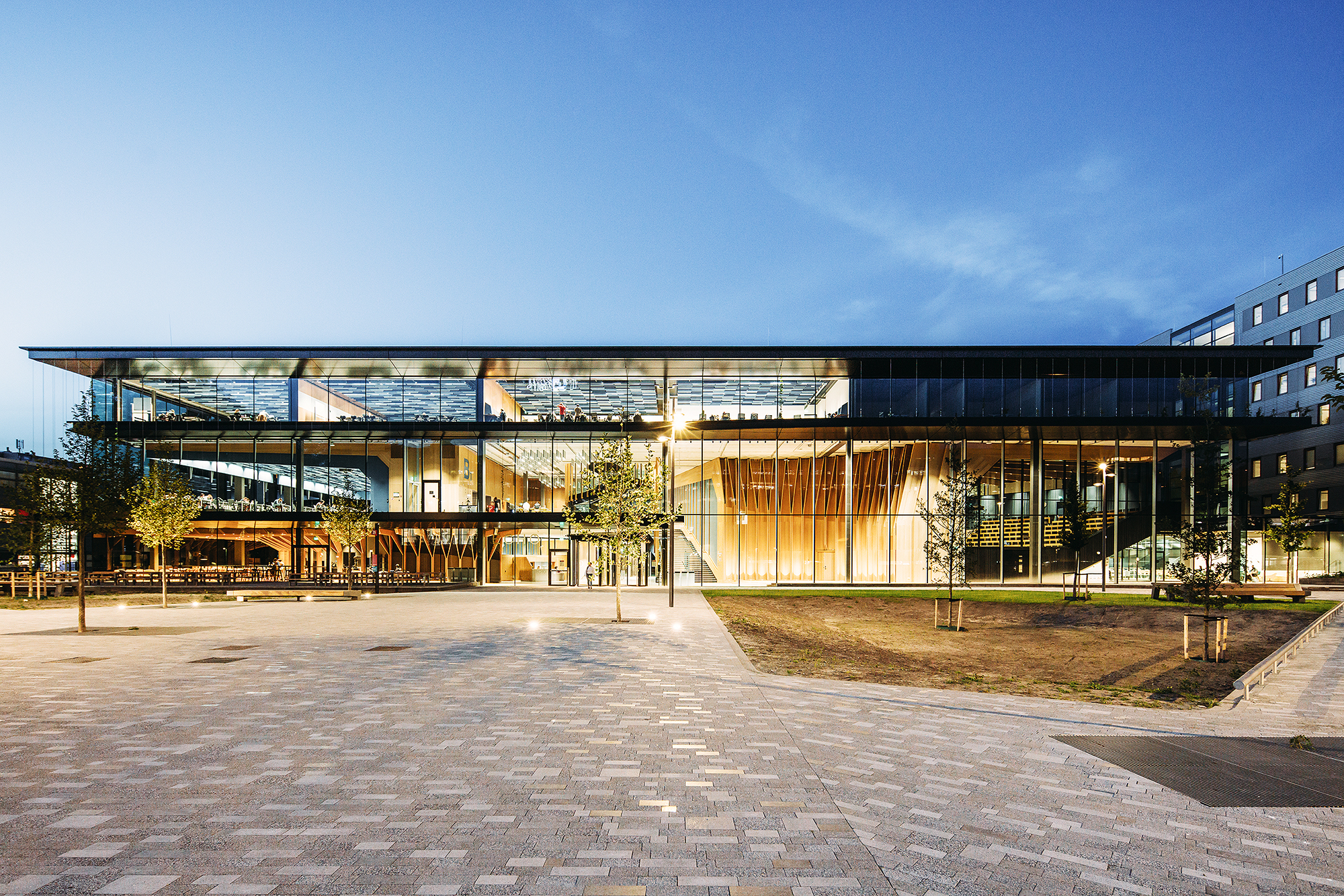

全新 Echo 大楼由校方倾力打造，旨在满足学校当前及未来跨学科教学空间应用的动态需求。作为校园新地标的 Echo 大楼是各类创新学习、协作及社交活动的动态枢纽。值得一提的是，这是一座获得节能认证的建筑，并与周围环境完美融合。

为满足校方通过将所有空间互联实现分会场扩展的应用需求，设计师选用 Extron NAV Pro AVoIP 系统，通过楼内现有网络架构为所有信号提供路由。NAV 系统作为整个 AV 系统的核心，发挥着独一无二的作用。

项目挑战

Echo 大楼总面积 8,844 平方米 (95,000 平方英尺)，共四层， 可用于开展讲座、辅导、小组协作、项目式学习、辩论和自学课程等多种教学活动。

楼内的中、大型空间可分别容纳 150 - 700 人不等。同时还有若干间可容纳 70 人的项目导向式学习空间。

设计理想的 AV 系统

多元化教学空间： Echo 大楼多元化的教室具有布局灵活，且最大的报告厅可被“一分为三”的特性，这就要求其 AV 系统具备更高的适配性。确保投影仪、屏幕和麦克风等 AV 设备在不同房间配置之间的无缝切换是至关重要的。系统须满足从传统课堂教学到交互式讨论和项目导向式学习等多种教学模式的应用需求。

用户体验及互动： 校方希望通过引入一套可支持协作学习和分组讨论的 AV 系统，来促进学生、教师及访客之间的社交互动。此外，AV 系统还应具备用户友好的特性，方便学生和教职工轻松掌握其操作方法。

可持续性和节能环保： TU Delft 对可持续发展及节能环保的承诺要求其选用可满足该大楼节能举措的 AV 设备。这意味着此类设备应具极佳的高效、节能特性。

面向未来的可扩展性： 随着生源的不断增长，以及教学模式的多元化发展，AV 系统也应灵活适应教学空间升级改造。

与建筑设计完美融合： Echo 大楼的设计师希望打造深受学生和访客喜爱的集会空间， 其 AV 系统需与其它设施功能无缝集成。此类元素的和谐搭配，对全面优化用户体验是至关重要的，可为社交互动提供更大的便利性。

简言之，Echo 大楼的 AV 系统需满足不同教学模式的多元化应用需求，增强用户协作交流体验，并满足学校可持续发展的目标，在确保其灵活可扩展性的前提下，与整体建筑设计完美融合。

解决方案

楼内 AV 系统由集成商 PCI 与 TU Delft 联合设计。整个项目从设计到竣工耗时 4 年。

多年来，Extron 产品一直是 TU Delft 视音频空间设计的标准解决方案，其成功推进了校园系统部署的一致性和标准化。如此标准化的解决方案成功简化了系统安装、AV 控制编程及故障排除，从整体上提升了工作效率。

极具灵活性的学习空间

来自 TU Delft 的 AV/IT 专家 Buitenhuis 解释了选用 Extron 的主要因素：“因能够与我们现有的 AV 生态系统无缝集成，并拥有成功试点和久经考验的技术支持，Extron 的 NAV Pro AV over IP 系统成为我们全新大楼系统设计的首选。”

Echo 大楼有 10 间功能独特的教学空间，可支持不同教学模式的应用。其中 5 间专用于高科技的视音频演示。室内标配数字白板和支持 4K/60 视频的 Extron MGP 641 多窗口处理器，以构建沉浸式学习体验。

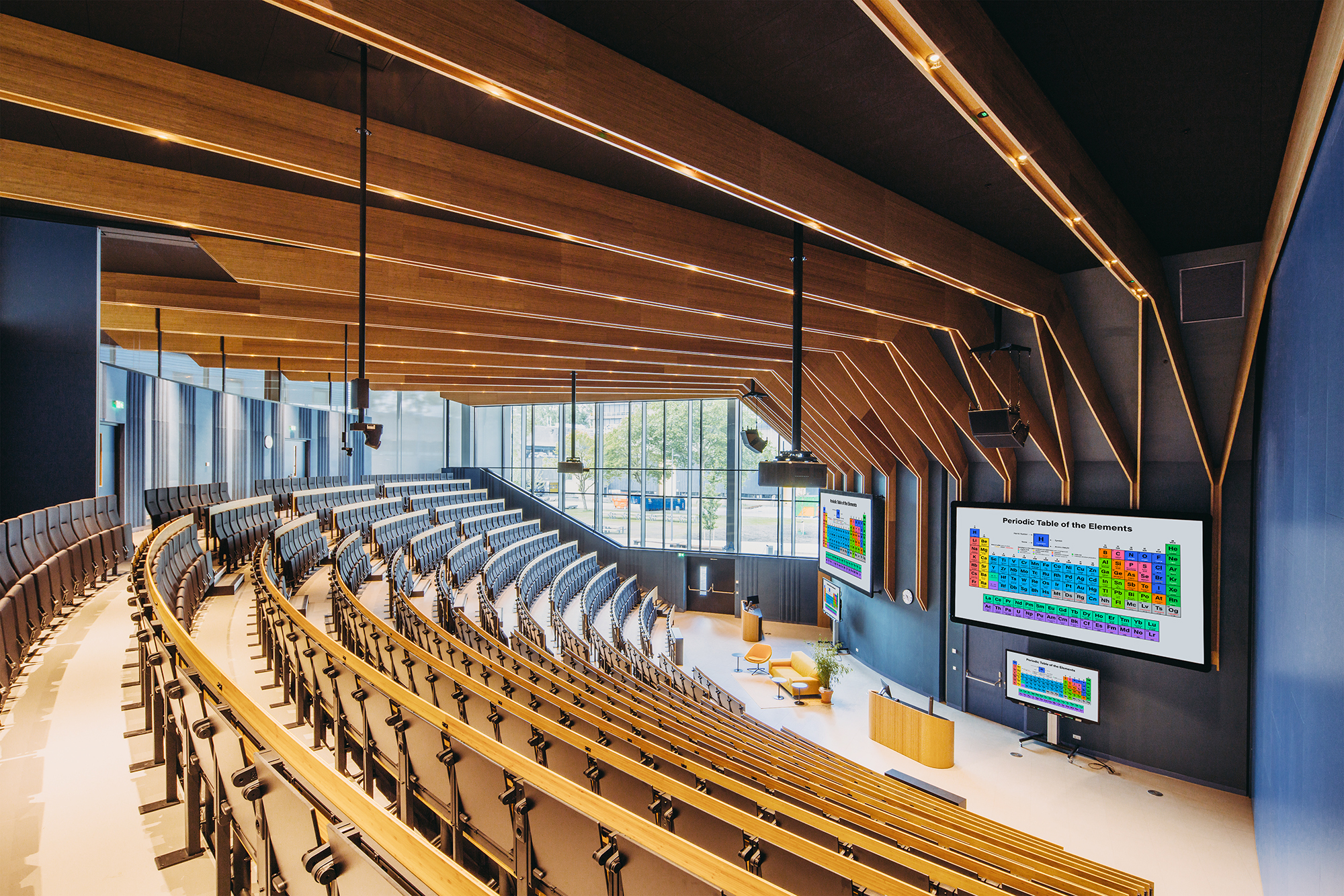

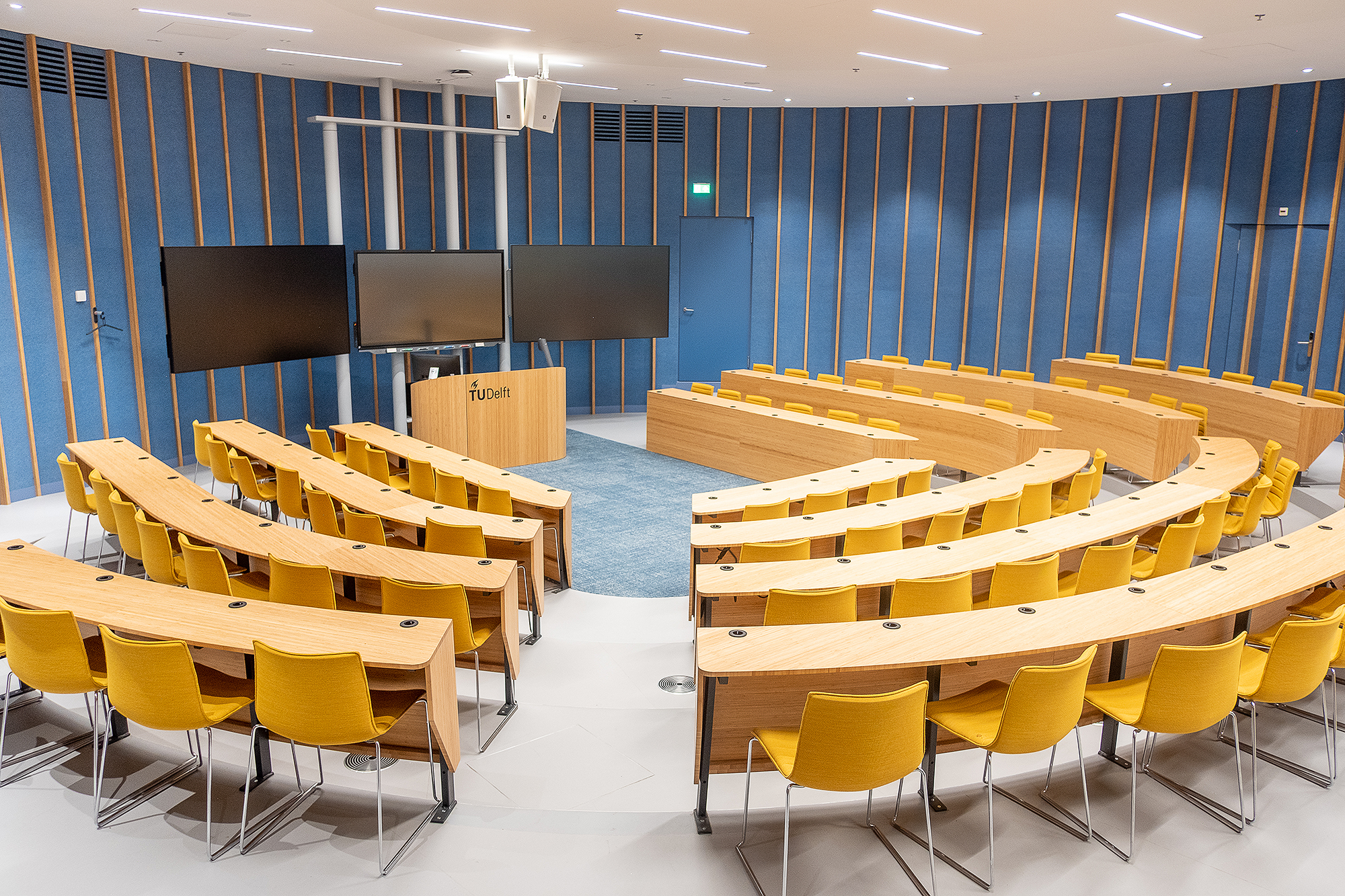

如按功能细分，有三间为“传统”报告厅，用于常规课堂教学。剩余的两间则用于协作式学习，可支持分组讨论及活动。

此外，楼内还单设 1 间学生辩论厅， 和 4 间支持项目导向式学习的活动室。移动式隔断是部分空间特有的设计亮点，可为房间配置提供极大的灵活性。无论空间被分隔还是合并，NAV 系统都是保障其 AV 系统运行顺畅的强有力“后盾”。

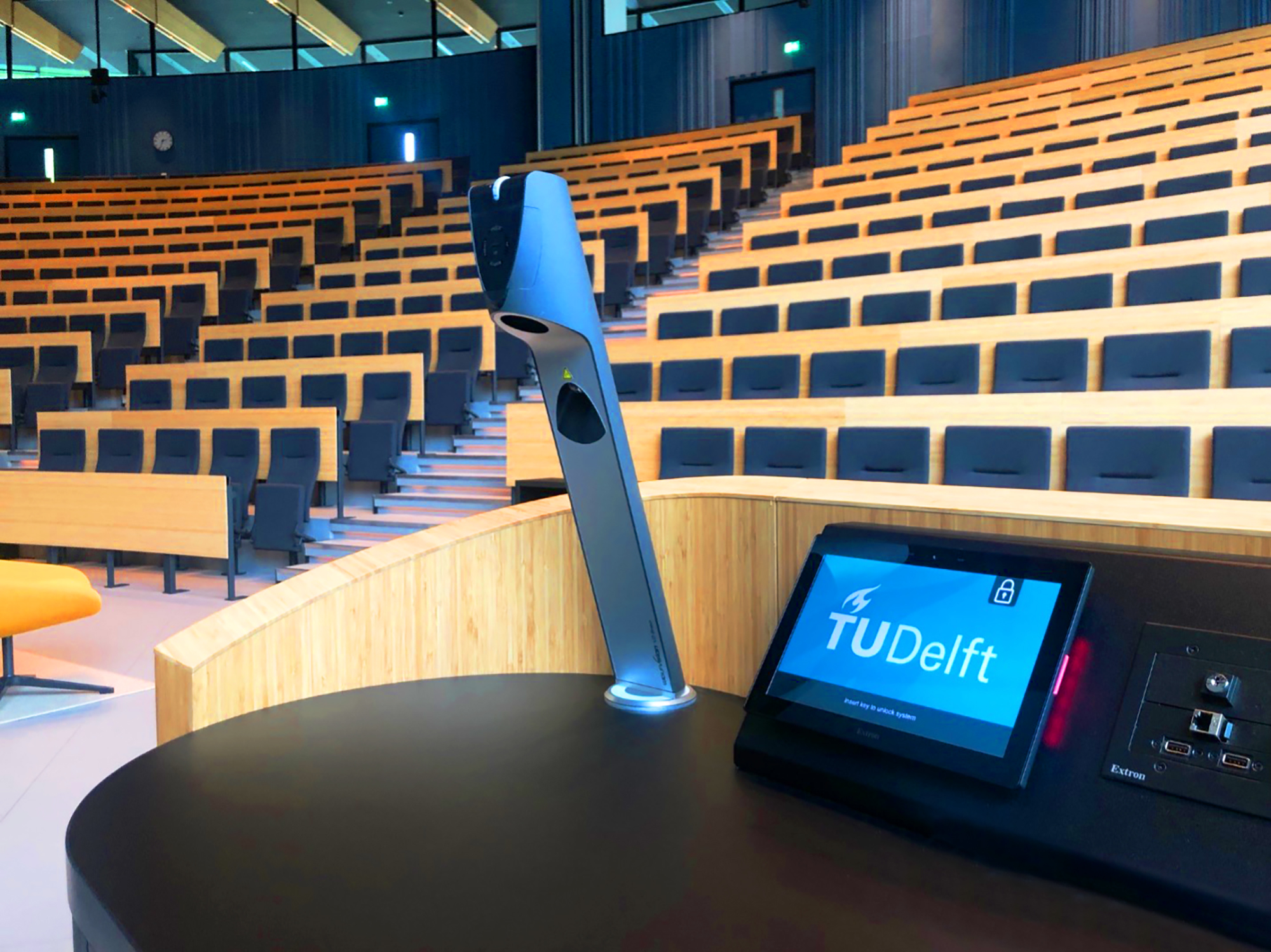

室内的 Extron SW HD 4K PLUS 系列 HDMI 切换器可确保信号源之间的无缝切换，由讲台的 TouchLink® Pro 触摸屏进行控制。它集成的 Extron 核心技术 EDID Minder® 可确保与所有信号源连接的不间断通信。

AV over IP 系统管理

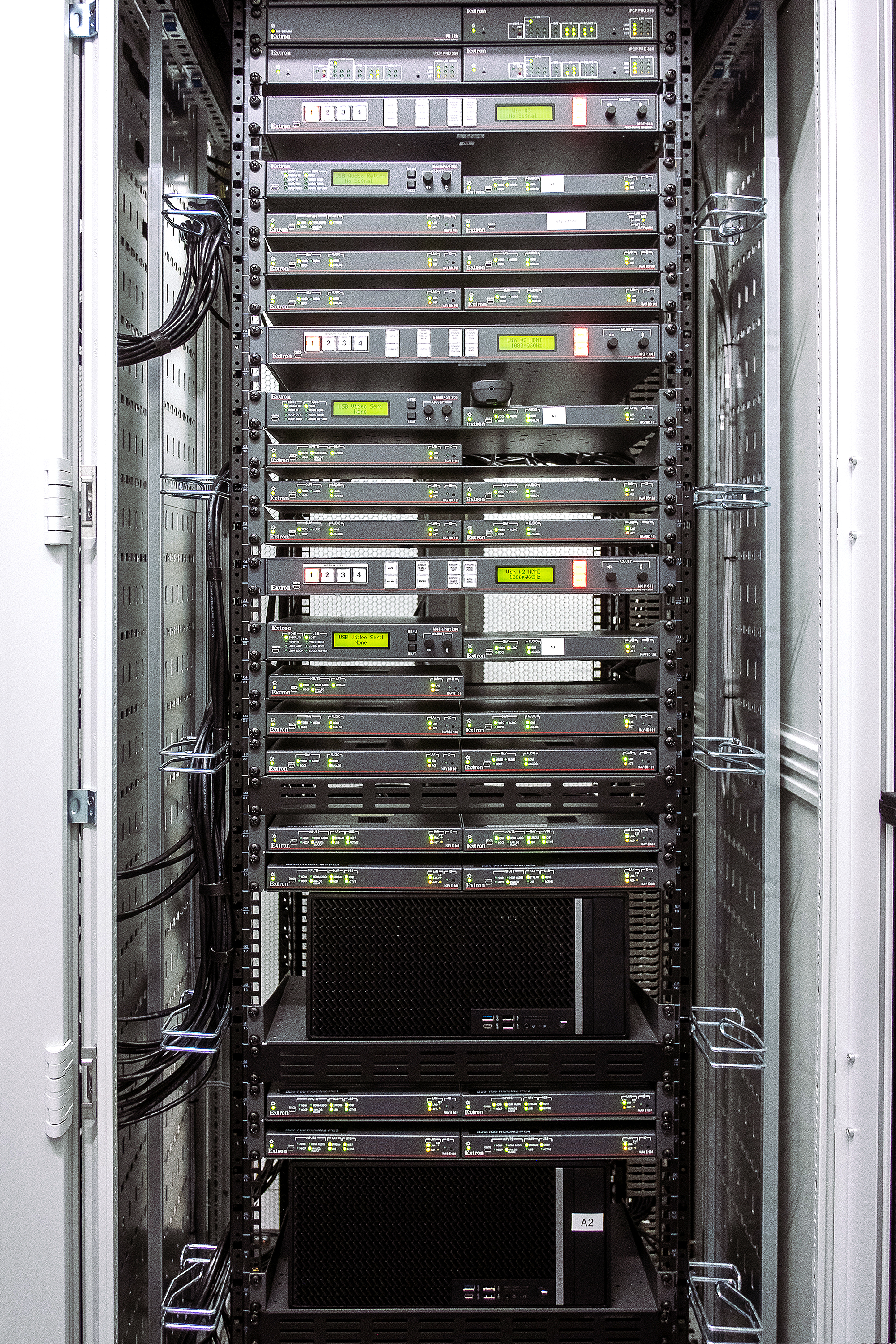

中心机柜的 NAVigator 系统管理器是集中控制 NAV 系统的安全设备。它对接多台 NAV 编码器，可接收来自摄像头、白板以及 NAV 图像解析度转换解码器的信号源内容，并将其输出至投影机和显示器。部分 NAV 编/解码器支持 USB 扩展功能，用于访问中央服务器。如此集中式的控制解决方案大大简化了系统设计和维护。

NAVigator 基于浏览器的用户友好界面使得技术人员可通过该界面对整个系统进行配置、监控和故障排除。NAV 编码器战略性地部署在各信号源设备周边，确保提供高品质，具有极低延迟的视频，以及 HDMI 和 AES67 音频。NAV 图像解析度转换解码器位于各显示器后方，可提供与该显示器相匹配的高品质视频内容。

“NAVigator 管理器在控制不同设备间信号路由方面有着极佳的易用性，” Buitenhuis 提到， “无论何时需要多空间互联，实现分会场扩展，都能够轻松实现。只因所有信号都已联网，NAV 可随时选择并路由。”

系统监视和控制

讲台及墙面的 TLP 触摸屏 可与 IPCP Pro xi 控制处理器无缝集成，为室内所有 AV 功能提供高适配性，用户友好的管理和控制。它们也能与 NAVigator 完美同步，通过网络实现信号分配。支持人员使用 Extron GlobalViewer® Enterprise (GVE) 可对整个系统及连接设备进行全方位监管， 包括监控及评估设备及房间利用率，提前制定维护计划，及根据定制的报告管理库存清单。

无论何时需要多空间互联，实现分会场扩展，都能够轻松实现。只因所有信号都已联网，NAV 可随时选择并路由。

成果反馈

TU Delft 的 Echo 大楼是学校履行其创新、适配性和可持续发展承诺的有力证明。作为世界首屈一指的教育学府之一，TU Delft 极具前瞻性的思维模式不仅体现在其学术教学中，亦体现在让尖端技术与节能设计相得益彰的基础设施上。

凭借领先的 AV 系统，Echo 大楼成功构建了一个令传统及协作学习模式“双赢”的环境。

Extron 产品的精准集成、对可持续发展的不懈追求，以及灵活适应学生不断变化的需求的能力，都彰显了学校积极迎向未来的美好愿景。这将确保 Echo 大楼在学校未来的创新式教学中长居 “C 位”。

代尔夫特理工大学 ECHO 大楼视频链接

Echo 大楼概况视频由 UNStudio 提供，点此观看。

是什么赋予 TU Delft Echo 大楼极大的灵活性？ 点此观看。

教学范例：UNStudio 成功为 TU Delf 建造 Echo 大楼, 点此观看。

100% 绿色节能建筑 | Echo 大楼，荷兰 TU Delft, 点此观看。
