Extron NAV 及 AV 切换系统成功帮助曼彻斯特大学优化学生协作交流学习环境

我们可发送任一信号源至整个 MECD 校区内的不同教室，NAV 系统将整个区域整合为一个巨大而灵活的学习空间。

项目挑战

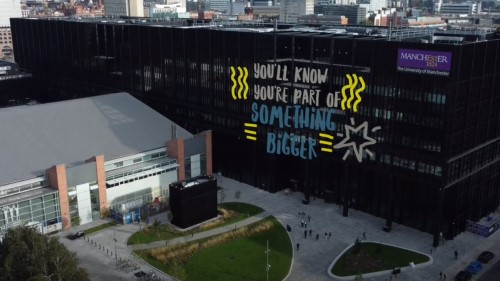

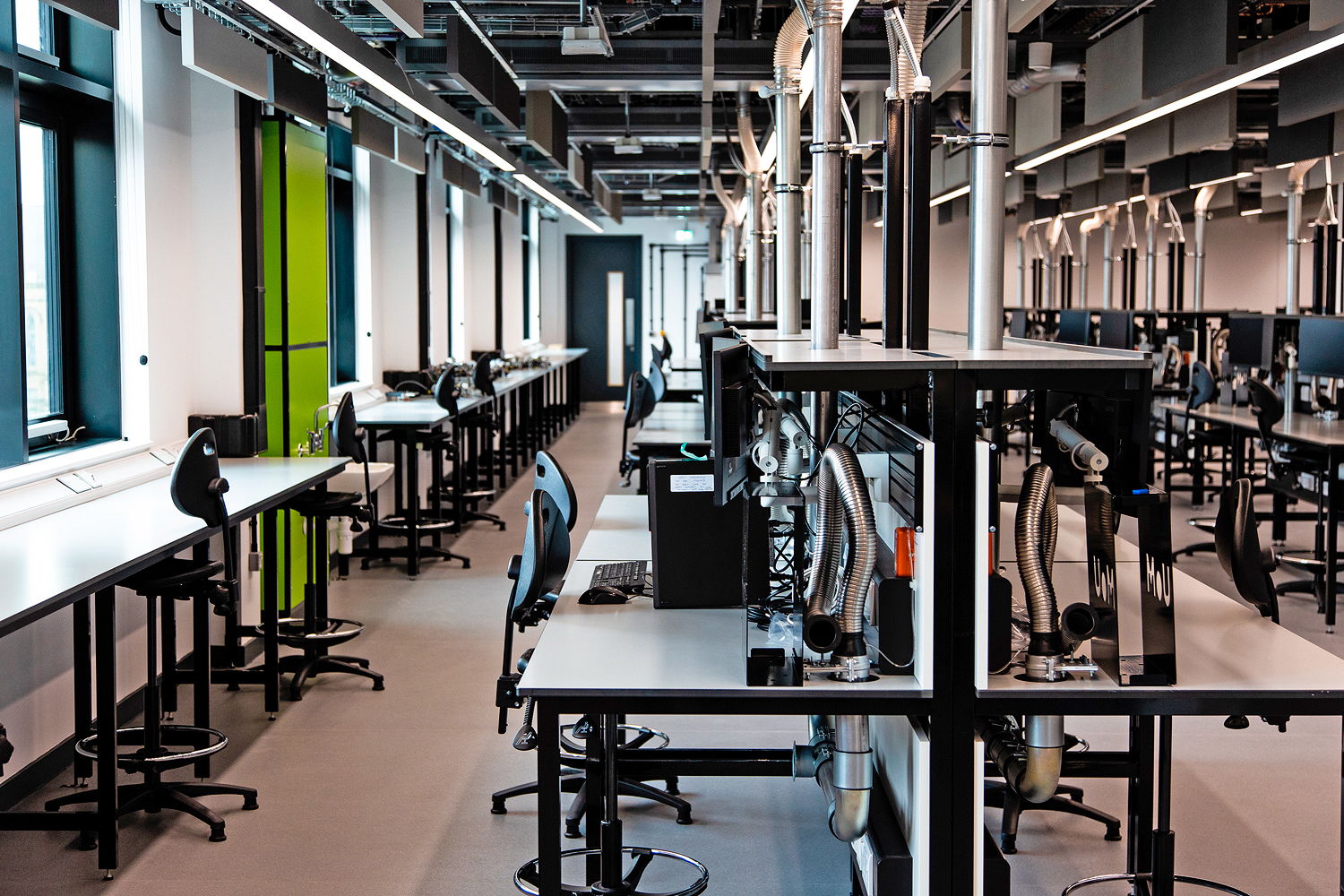

英国曼彻斯特大学工程校区 (MECD) 需要为 8000 多名工程学专业的学生拓展更广阔的研究、学习及会议空间。其全新建造的教学楼 A 座 (9 层) 和 B 座 (5 层) 分别与原先 4 层高的图书馆 (Oddfellows Hall) 相连通。楼内房间类型主要包含灵活型会议室/教室、实验室/讲习班以及采用创新融合或可分离式设计的专属学习空间。

校方要求为这数百间灵活型教学空间配备具有超强扩声和直观控制功能的 AV 切换系统。同时，Oddfellows Hall 也需进行系统升级以匹配全新大楼内的尖端技术。MECD 的所有房间之间应实现互联，AV 系统也需被集成至校园资源管理系统 - Extron GlobalViewer^® Enterprise (GVE)。

集成商 Pure AV 位于英国普雷斯顿。其配合校方 IT/AV 团队完成了 AV 系统设计， 并带头对选用的所有 Extron 产品，包括：专业级 AV 矩阵切换器、切换器、DSP 音频和控制系统，以及 NAV Pro AVoIP 系统进行一体化集成。

解决方案

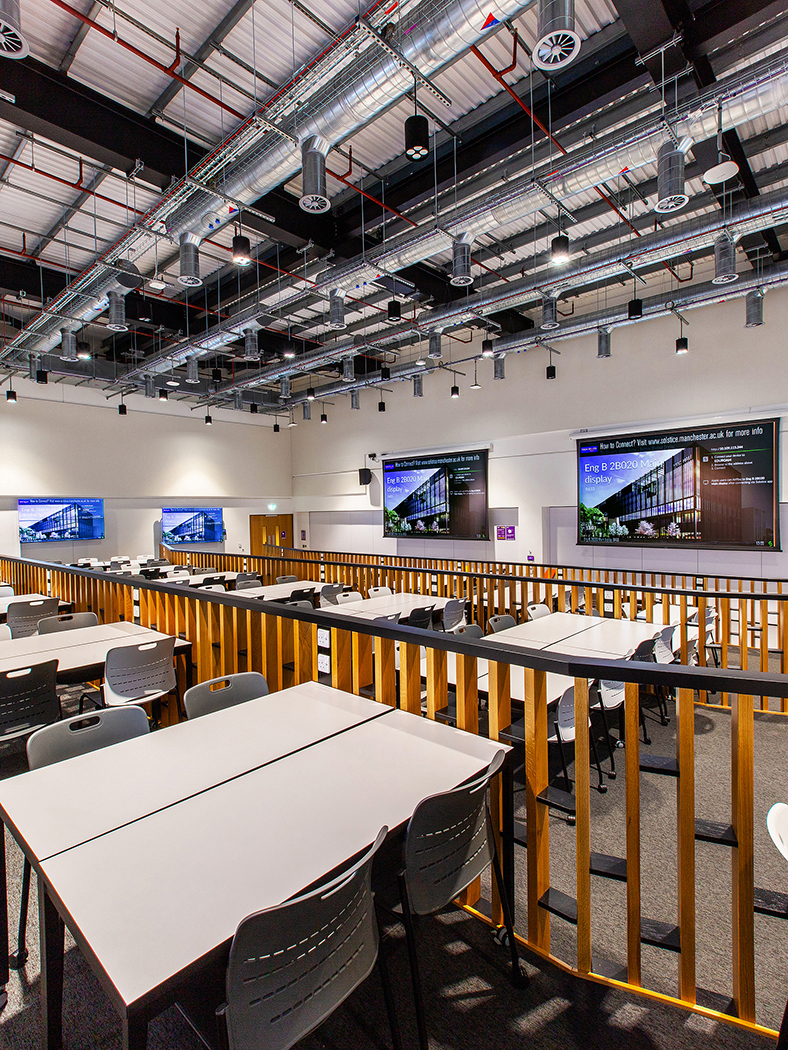

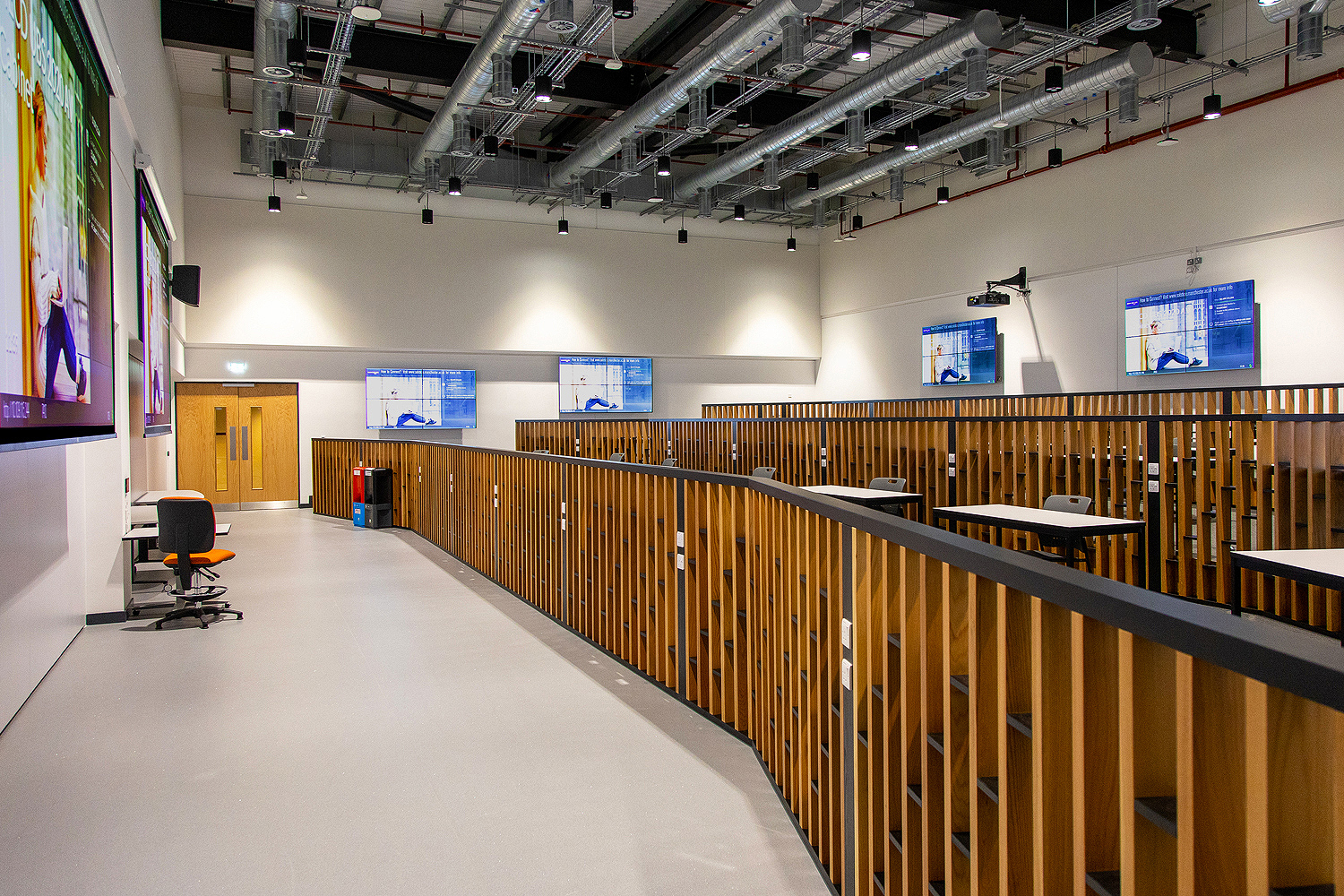

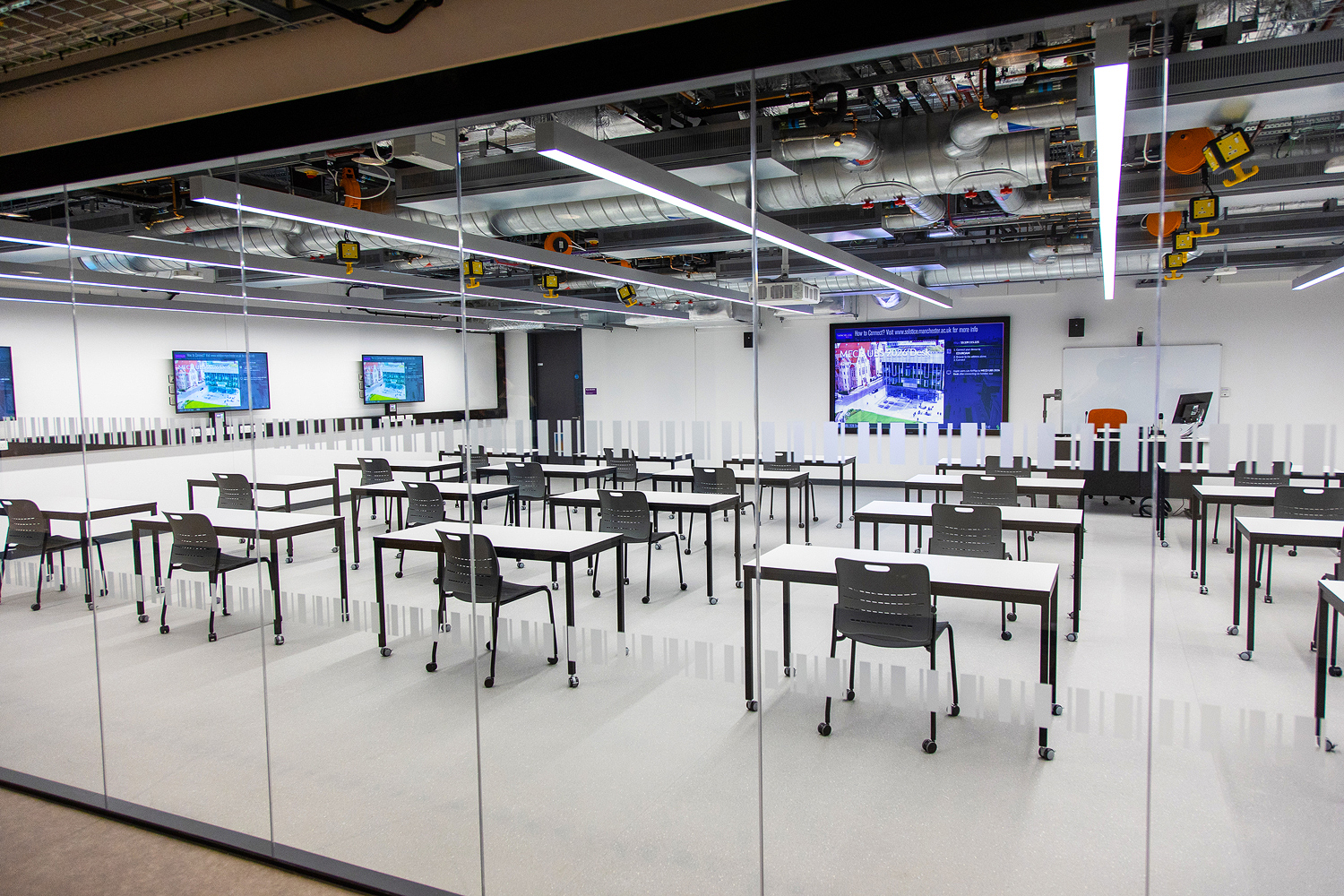

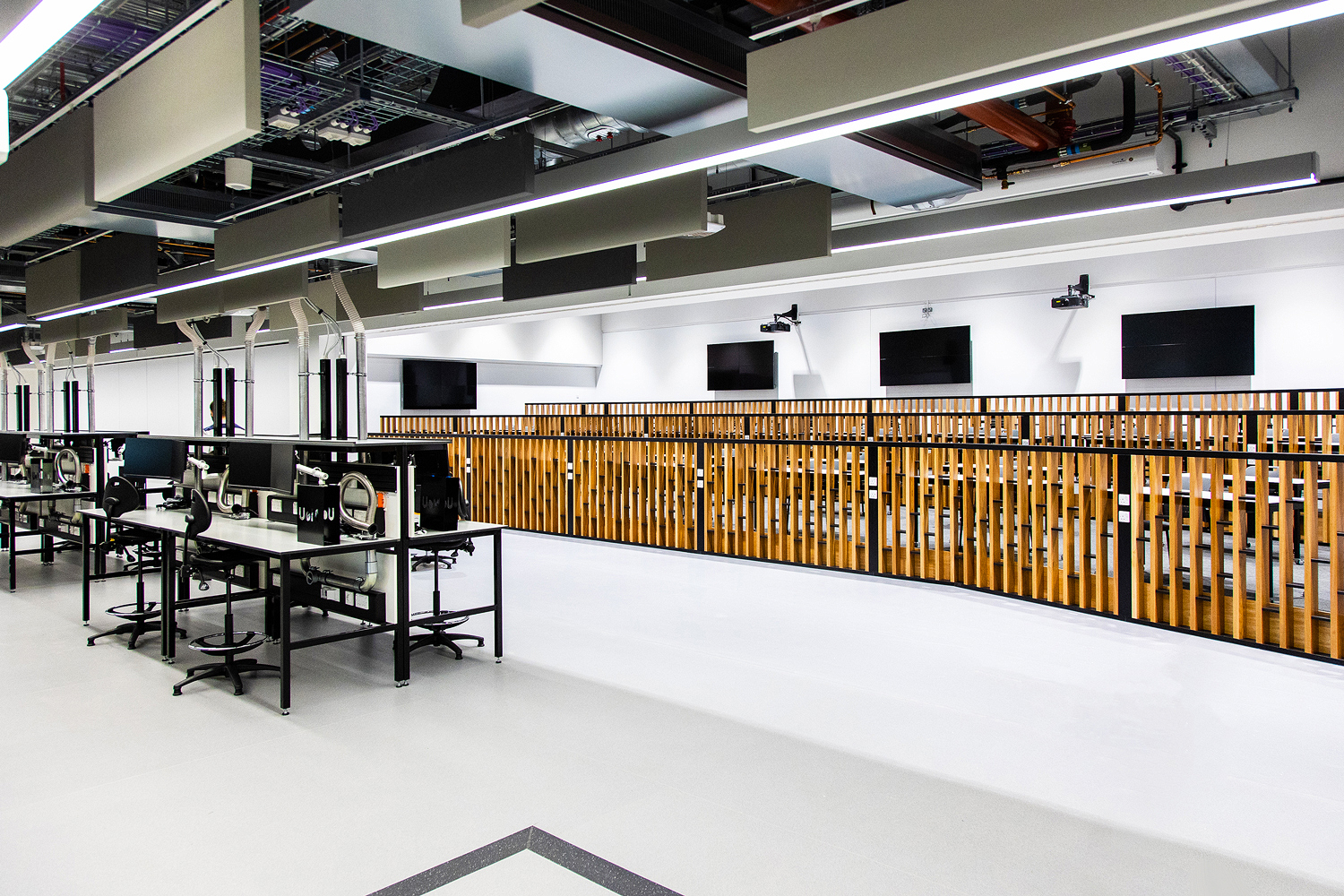

MECD 的全新教学楼内设有两层报告厅，4 个教学集群，超过 120 间会议室和教室(替代传统型教室)，及 1 个大型互连场地(由 5 个大型教学区、独立实验室/讲习班、可分离式报告厅以及 1 间独特的课堂与干实验室二合一的融合场馆)构成。 整个校区内共有 5 幢教学楼，分别是 James Chadwick 大楼、York Street 大楼以及另外 3 幢相互连通的大楼。该项目为其新增约 2,200 个教学、会议及社交空间，总面积达 80,000 平方米。

教师可登录教室目录网站，根据房间大小及 AV 功能等，为特定课程选择最佳空间。网站可显示各教室图片和空间配置选项，以及可提供的 AV 设备、辅助设备及连接功能等细节内容。

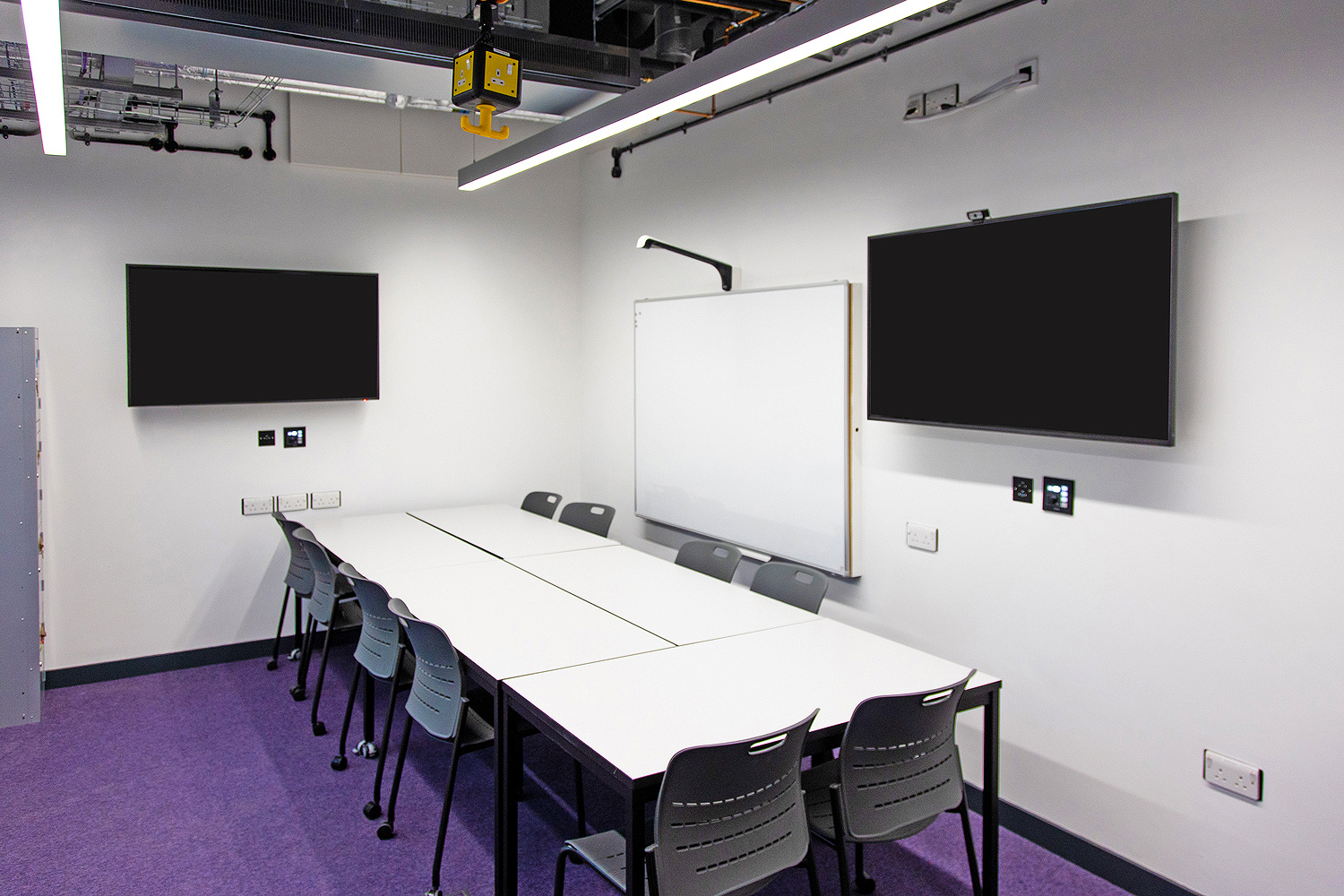

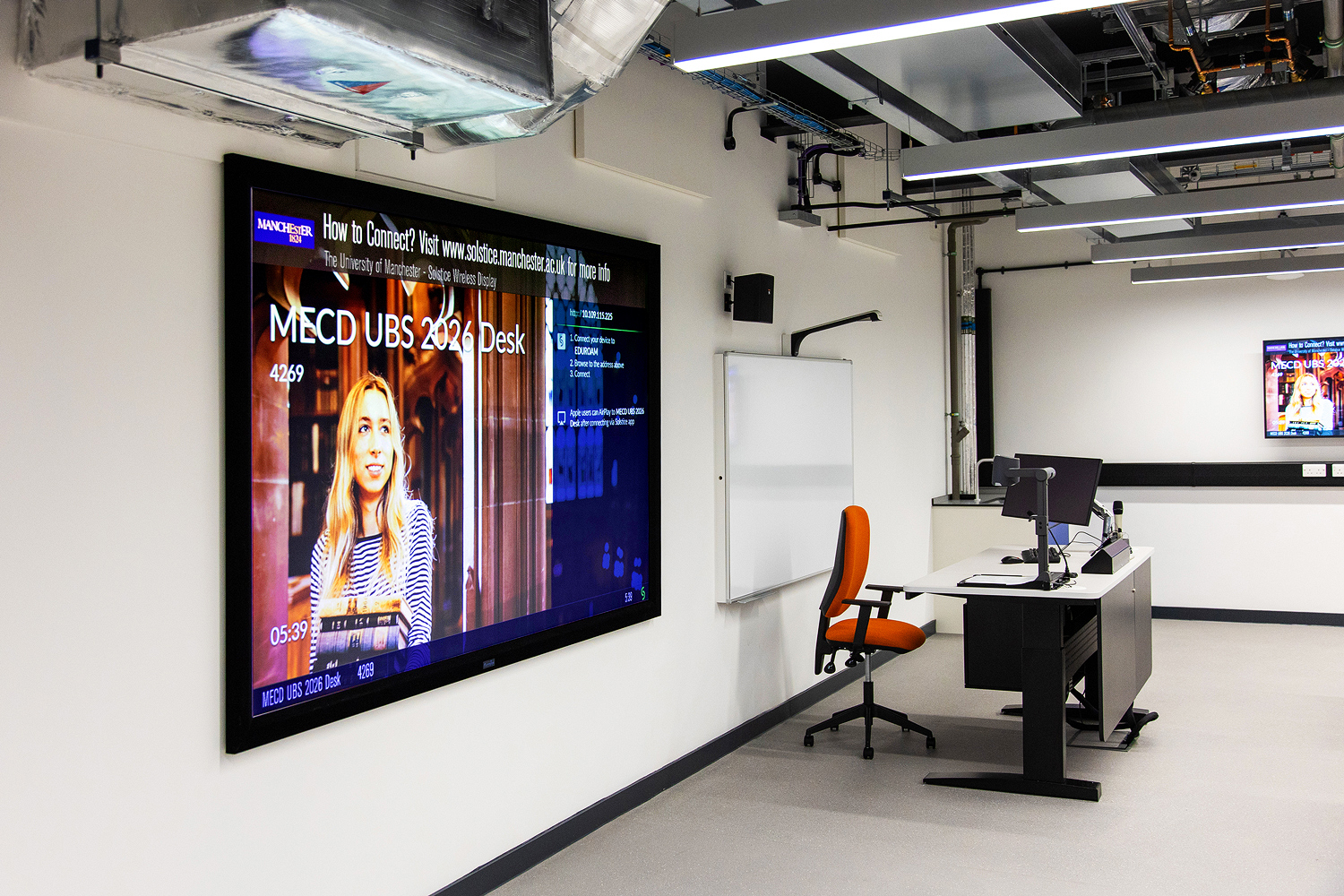

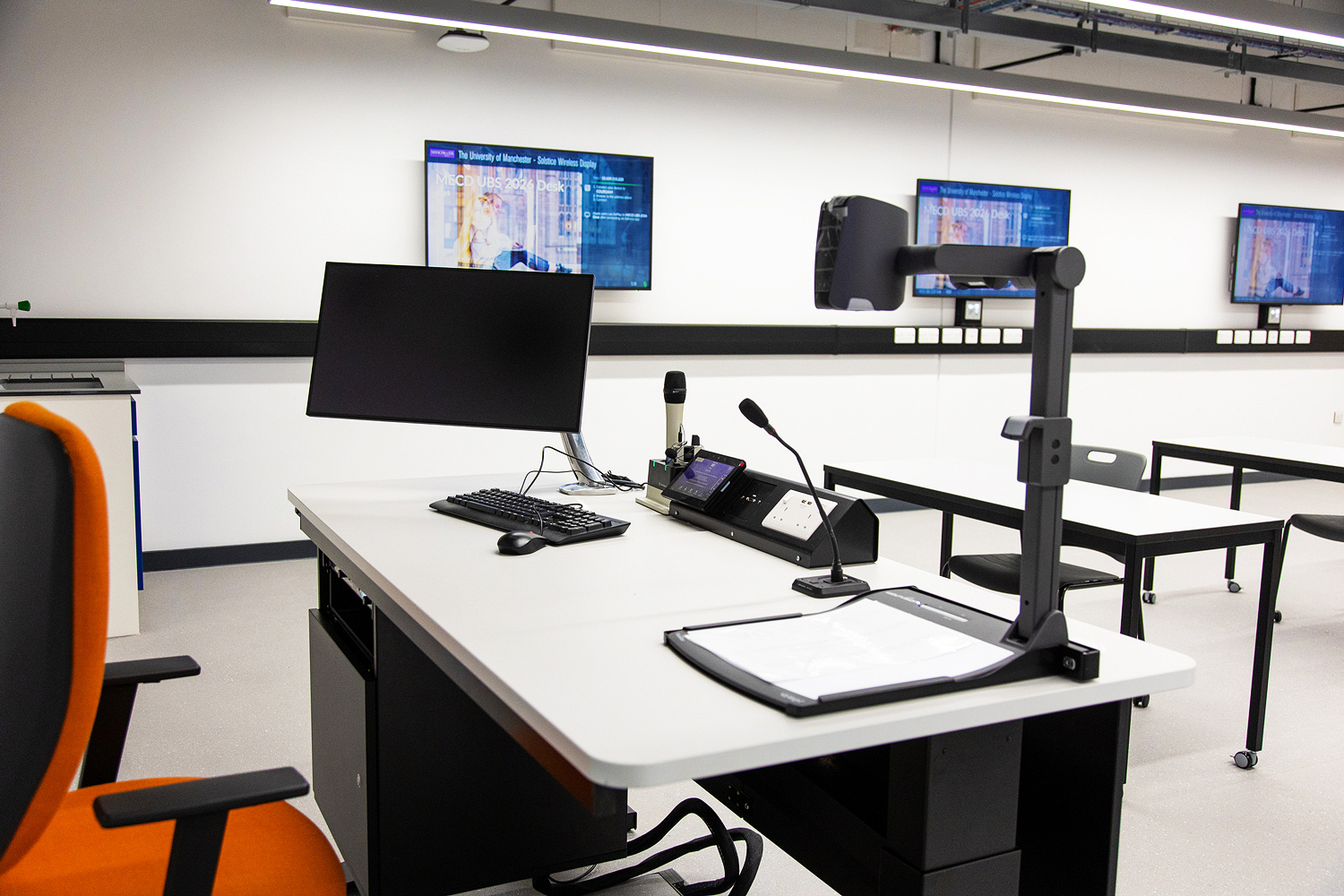

大中型规模的会议教室配备 Panasonic^® 10,000 流明投影机和 Sapphire^® 屏幕，单个或多个 Kaptivo^® 智能白板，交互式白板以及 LG^® 拼接墙。墙面和支架上的 Panasonic 显示器可通过 HDMI 与便携式显示设备相连接，从而增强了此类大中型空间的可视性。室内集成了来自单台或多台计算机、1 个实物展台、PTZ 及网络摄像机、多支麦克风，以及通过有线和无线连接的多路 AV 信号源。此类大中型规模的空间配备 Extron XTP^® 系统或固定尺寸的 AV 切换系统，具体型号视房间大小及信号源来定。室内扩声系统主要基于 Extron ProDSP™ 处理器，如通过支持 AEC、VoIP 和 Dante^® 的 DMP 128 Plus 音频处理器来管理节目音频及麦克风音频输入的混音。

AV 系统控制方面，各房间都配备 1 台 Extron IP Link^® Pro 控制处理器，其能够与 NBP 106 D 网络按键面板和 TouchLink^® Pro 触摸屏协同工作，为所有系统功能提供直观的控制。

NAV Pro AVoIP 系统实现校区内所有房间及建筑的互联

为实现 MECD 所有教室与校内其它房间的互联，集成商选用了 Extron NAV^® Pro AVoIP 系统。截至项目安装期间，它是英国所有高校内部署的最大规模的 NAV 系统。虽然曼彻斯特大学早已是 Extron 的老用户了，但此次 MECD 项目是他们首次启用 NAV 系统。该系统共有 186 个节点，可支持信号内容在不同数量节点之间的共享。即使单个或多个可分离式空间经过重新配置，也不受影响。

集成商的设计和调试团队与 MECD 的 IT/AV 团队以及 Extron 工程师团队三方通力合作，在完成对系统的评估及现场测试之后，又对全系列网络交换机进行系统演示测试。目的是选出与 NAV 编解码器协作最为流畅的交换机。由于绝大多数网络交换机在与 NAV 系统的测试中均显示良好，这使得校方媒体服务团队可根据其功能需求及成本来选择交换机。

NAVigator 系统管理器可通过学校数据网络为 NAV 编解码器提供快速、直观的配置和控制。它可与 GVE 集成，实现校园内所有空间的互联。GVE 与 NAV 系统共同构建起一个安全的平台。该平台通过 GVE 直观的网络界面即可实现设备连接、状态监控及控制。与此同时，GVE 内部还设置了警报，在设备连接出现状况时及时通知支持团队。简言之，NAVigator 和 GVE 的强强联合优化了对整个 MECD 内 NAV 编解码器及房间远程系统的监控及控制。

成果反馈

由于预先考虑到英国脱欧的情况而提早进行了供应链规划，并严格遵守加强的健康及防疫措施，这使得集成商在疫情期间的大部分时间内能够保持工作进度。项目的安装及调试分区进行，并从每幢楼的最顶层开始。这意味着集成商能够与总包方及其它建筑相关部门并行开展工作，互相不受影响。各区域都按照总包方的 BIM360 流程完成安装、调试及签字验收，之后将整体交由校方管理部门进行最终验收。

通过 NAV 系统实现一体化集成的 AV 切换器、分配和控制系统为学校提供了其所需的灵活性、超高性能和可扩展性，能够在校内互联的各教室之间提供可靠的内容传输。MECD 始终可满足甚至超越师生及管理人员的预期。

曼彻斯特大学副校长兼科学与工程学院院长 Martin Schröder 教授提到：“MECD 为跨学科研究及日常教学提供的全新环境令人为之振奋，同时对整个工程学领域也有着积极的影响力。我们成功创建了一个能够启发灵感且高度灵活的一流教学及研究环境，为大学培养未来工程师和材料科学家开辟了全新的路径。”
