Extron AV 系统成功升级优化加州州立大学海峡群岛分校电竞环境

加州州立大学海峡群岛分校（CSUCI）坐落在圣莫尼卡山山麓，距离文图拉县的太平洋海滩仅 10 分钟路程，校园风景如画。该校区于 2002 年正式启用，是 CSU 23 个校区中最年轻的。这里拥有 556 名教职工和 5,127 名住校及走读学生。学校提供 27 个本科专业和 8 个研究生专业，涉及艺术、人文和科学等多个领域。

项目挑战

校海豚电竞俱乐部自成立以来，长期在教室乃至走廊等临时场地活动。在同学们的联合倡议及校方的支持下，全新电竞专用场馆得以建立。场内汇聚先进的计算机、网络及视音频技术，能够实现参与校际电竞联盟锦标赛这一终极目标。全新场馆能够帮助电竞俱乐部更好地履行其章程，创建友好的电竞游戏社区，增进同学之间的情谊，在提升大家计算机素养的同时，也拓展社交渠道。一支强大的电竞战队也能够为学校吸引更多的生源，特别能鼓励同学们选择住校。

Christopher Murphy 是 CSUCI 的 ITS 用户服务经理，他的 IT 团队与电竞团队成员合作，将电竞场馆的愿景变为现实。他们在专业集成商 EKC 的协助下完成了整个项目。EKC 的总部位于加利福尼亚州的弗雷斯诺，他们此次负责 AV 系统的设计、安装及 AV 控制编程。电竞俱乐部的学员也为此项目贡献了自己的一份力量，他们协助 ITS 部门完成了多台高性能游戏 PC 的组装。Extron 产品依旧在 AV 信号切换、分配、控制及音频方面发挥着核心作用。NAV^® Pro AV over IP 提供了灵活可扩展的 AV 分布式主干网络。

Extron 在明确了我们的具体需求之后， 提供了基于 CrossPoint^® 切换解决方案和 NAV Pro AV over IP 的两套解决方案， 并从技术、成本及灵活性方面为我们详细分析了这两款电竞系统解决方案的优势和局限性。专业的知识分享帮助我们更快做出决策。我们最终选用了 NAV。

解决方案

15 个玩家工作站和 1 个笔记本电脑扩展端口

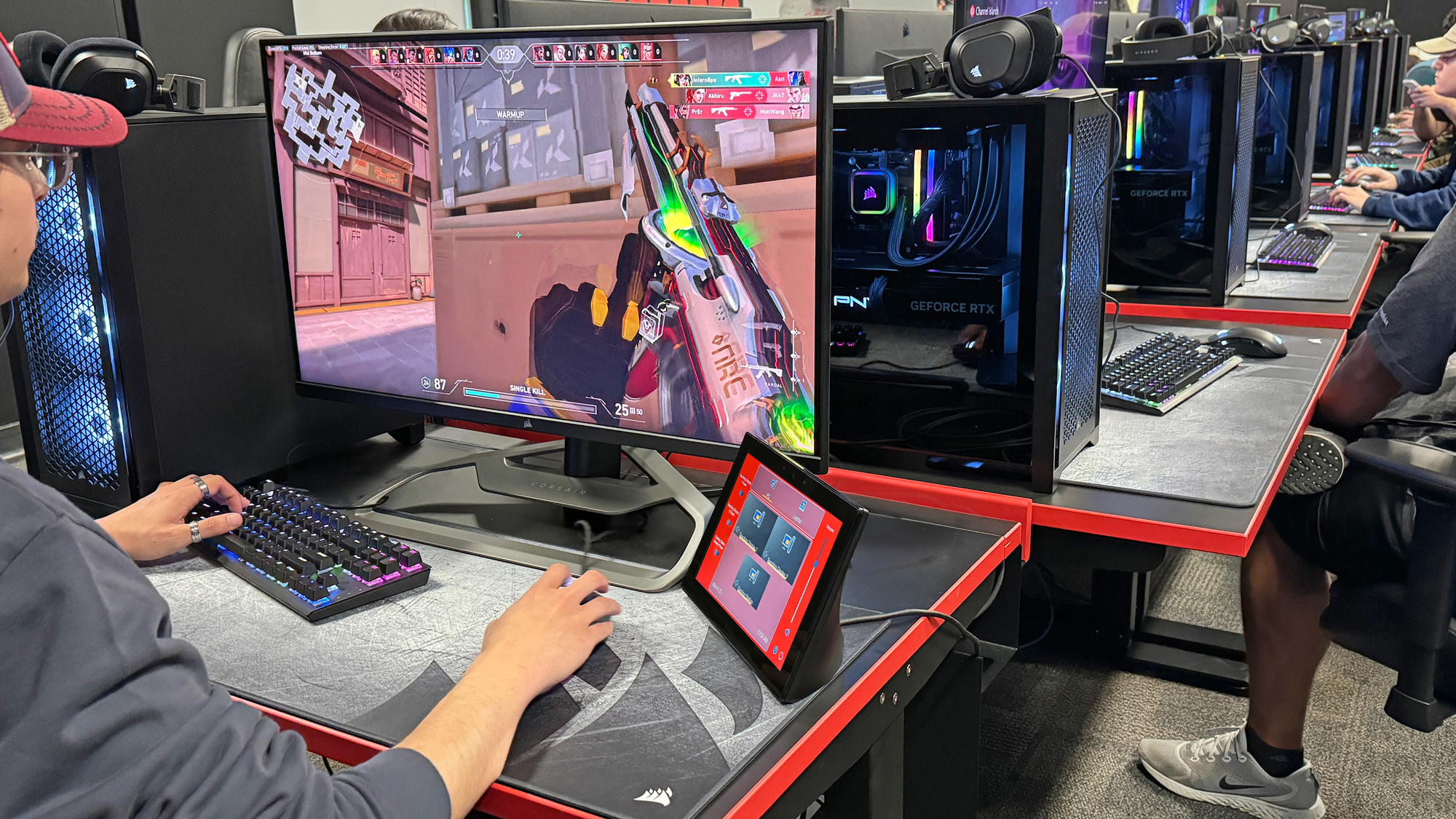

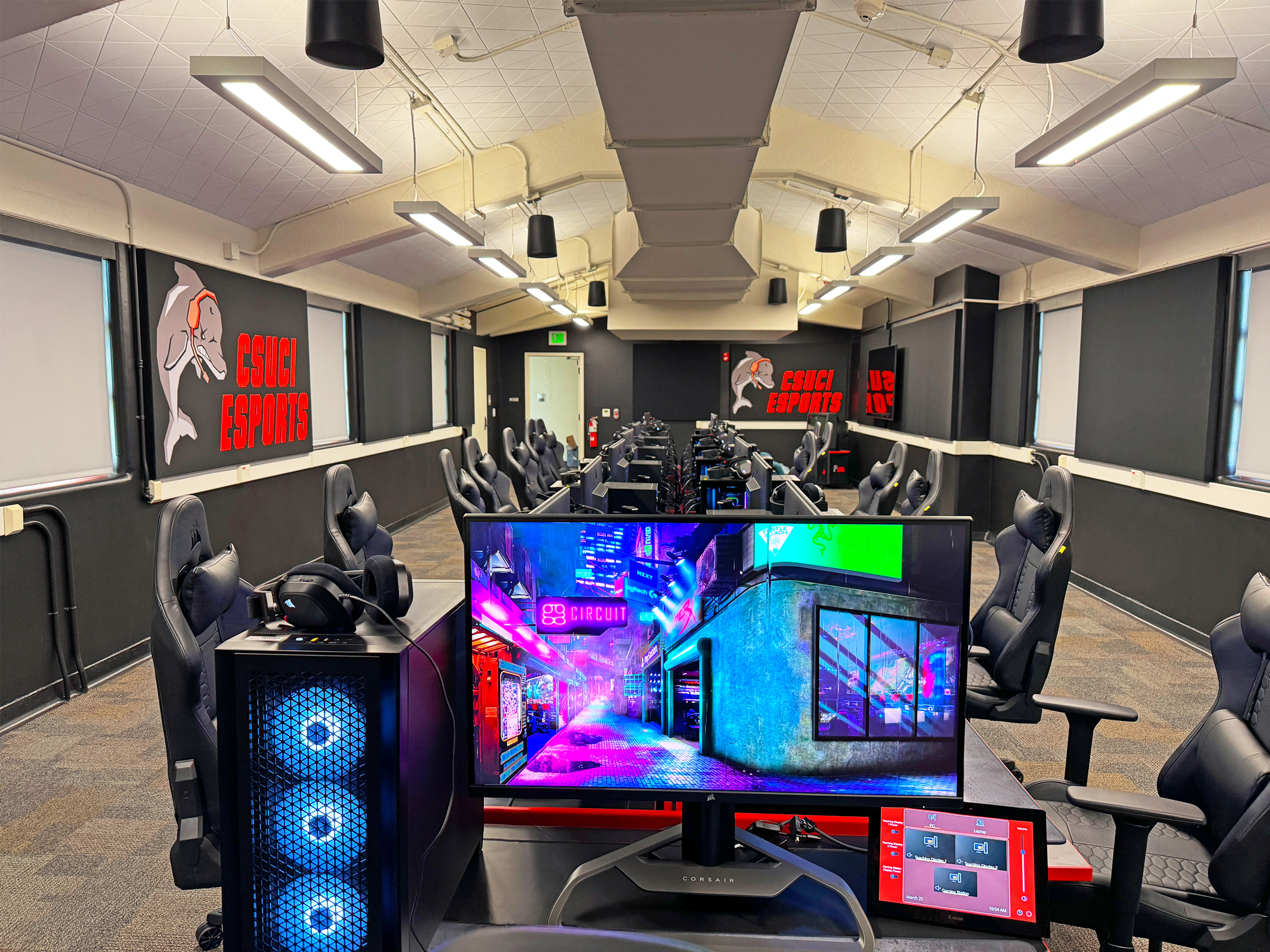

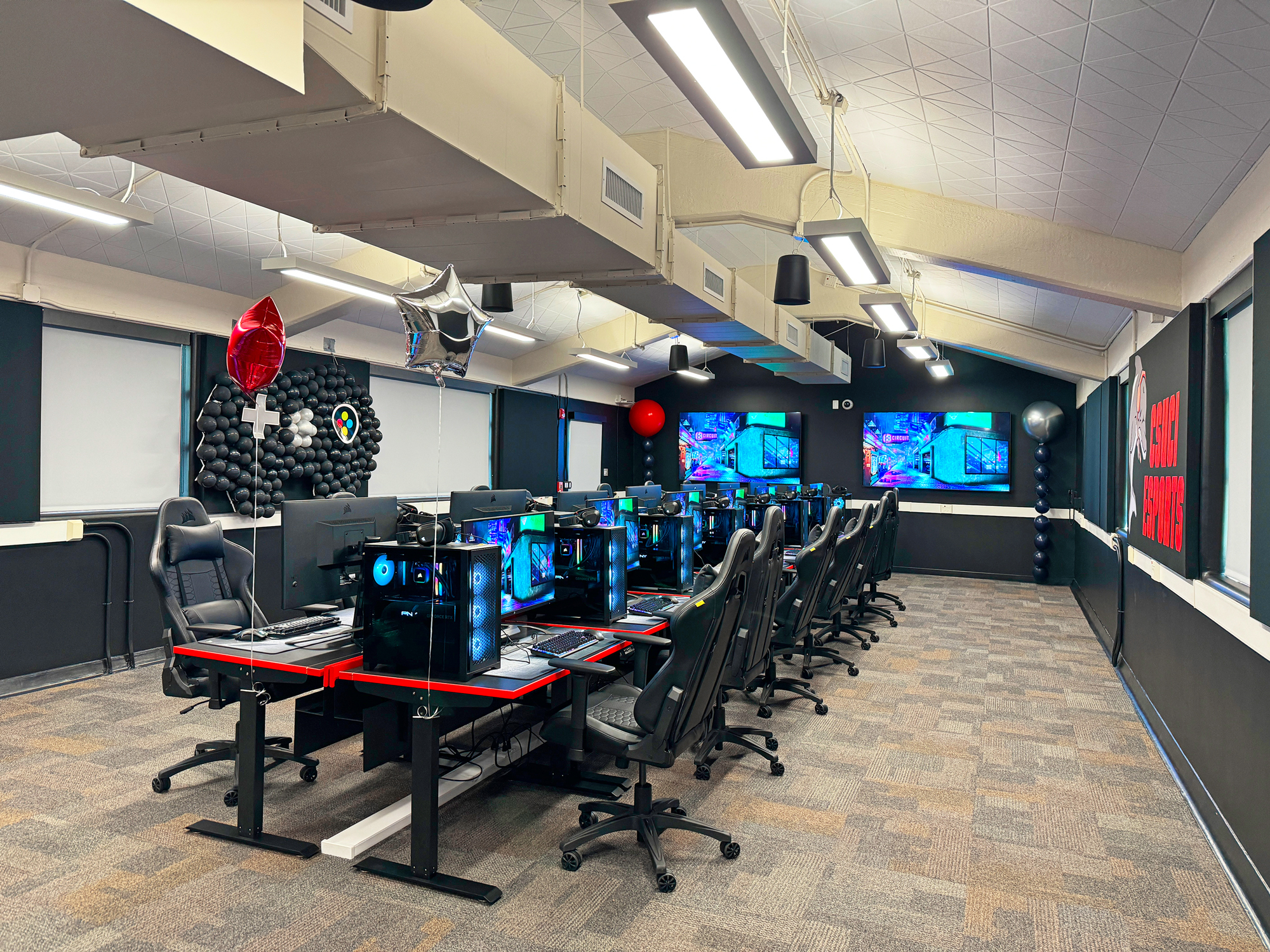

场内 14 个玩家工作站平均分布在长桌两侧 (每侧 7 个)， 教练游戏工作站位于长桌的最前端。所有工作站配备已搭载游戏软件的高性能游戏 PC、高刷新率的显示器以及键盘、鼠标和耳麦。游戏显示器通过 DisplayPort 与 PC 对接。

PC 上的游戏软件可通过以太网互联，以支持场内玩家之间的游戏对抗。同时，教练可在其工作站调取任一玩家工作站的视音频内容。该内容可经由 PC 的 HDMI 端口输出至 NAV E 101 编码器，以实现与 AVoIP 网络的互联， 进而被共享至场内任一观赛显示器 (共 3 台)，和天花板的悬垂式扬声器。

教练工作站额外部署的 1 台 NAV 编码器可实现笔记本电脑与 AVoIP 网络的信号互联。笔记本电脑作为第 16 个工作站也可用于常规课堂教学演示。

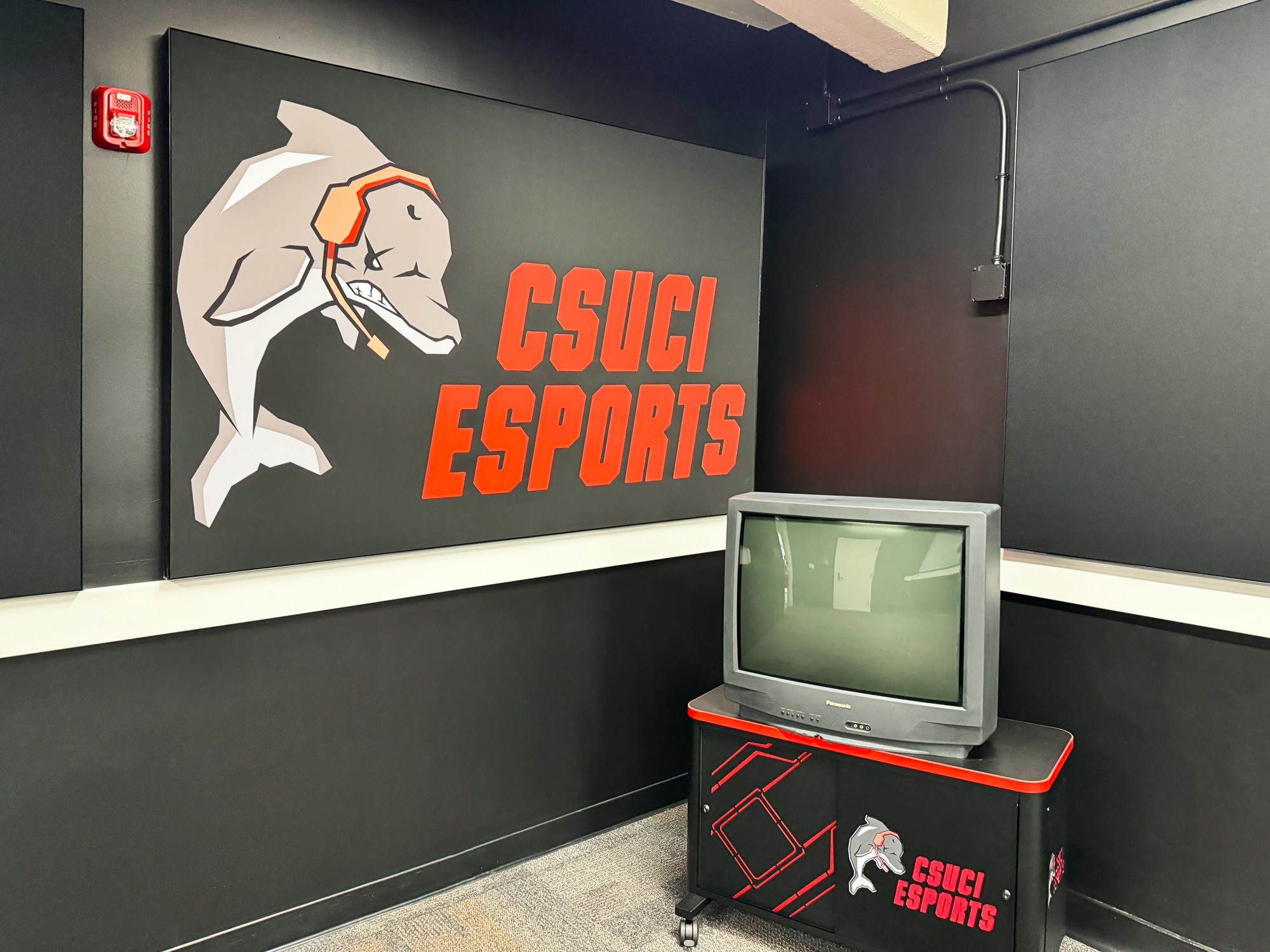

配备老式 CRT 电视机的复古游戏角

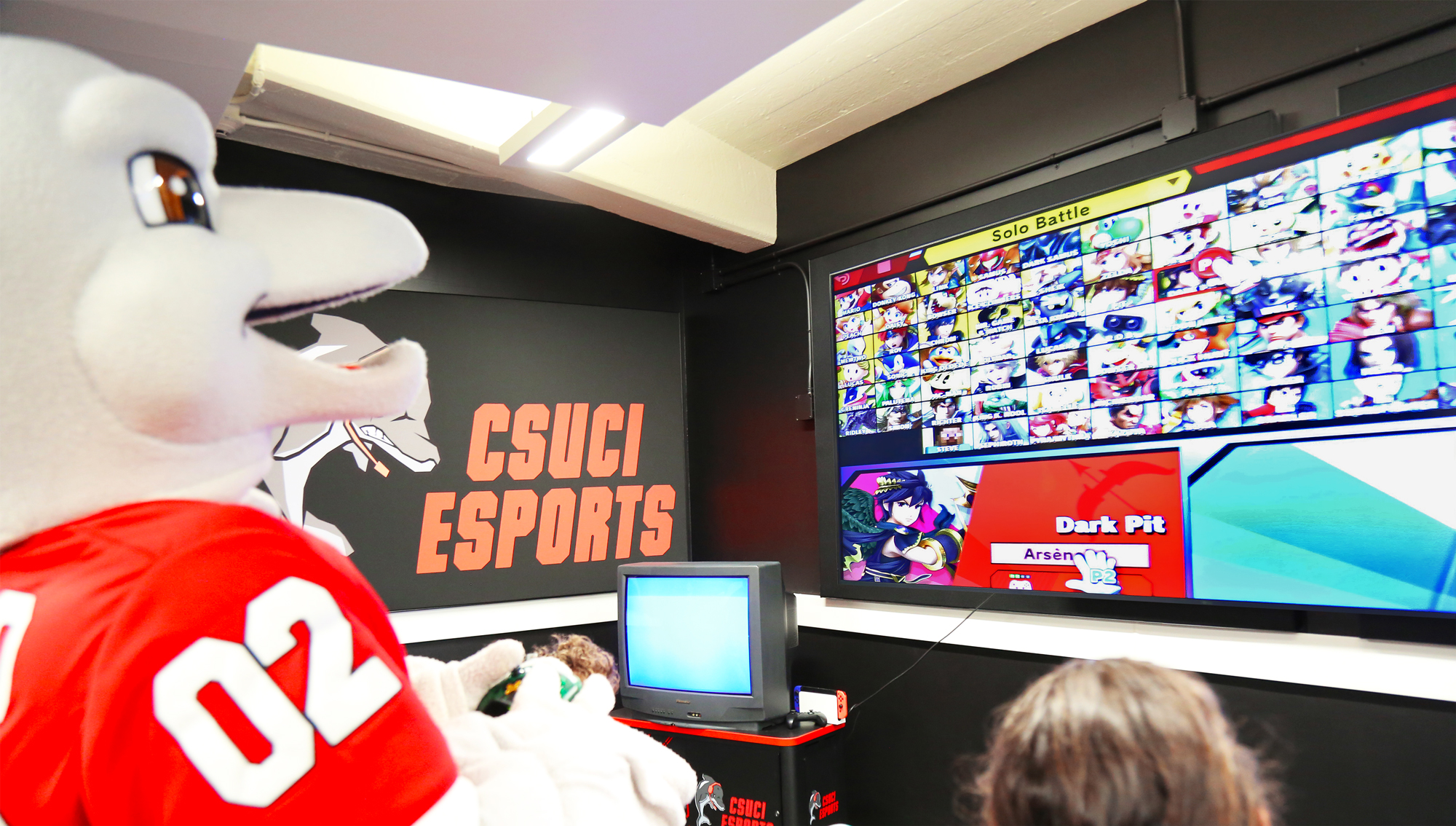

场馆为复古游戏爱好者提供专门的游戏角。他们通过这台老式 CRT 电视机可体验早期 (早于 HDMI) 采用复合式视频和音频信号的经典款游戏。电视机自带的复合视频和立体声音频插孔可满足此类怀旧游戏的连接需求。

观赛显示器

场内配备有 3 台商用 4K UHD 数字标牌显示器。其中，两台 75" 的显示器位于教练工作站后方的墙面。当场馆用于常规教学时，墙面的 2 台 75" 显示器可演示课件内容，而当用于电竞时，它们可作为观赛显示器。主观赛区的观众可坐在 86" 显示器前的沙发上观战。安装在各显示器后方的 NAV SD 101 图像解析度转换解码器均连接 AVoIP 网络，可为显示器提供 HDMI 游戏信号和 RS-232 控制信号。

音频系统实现震撼音效全覆盖

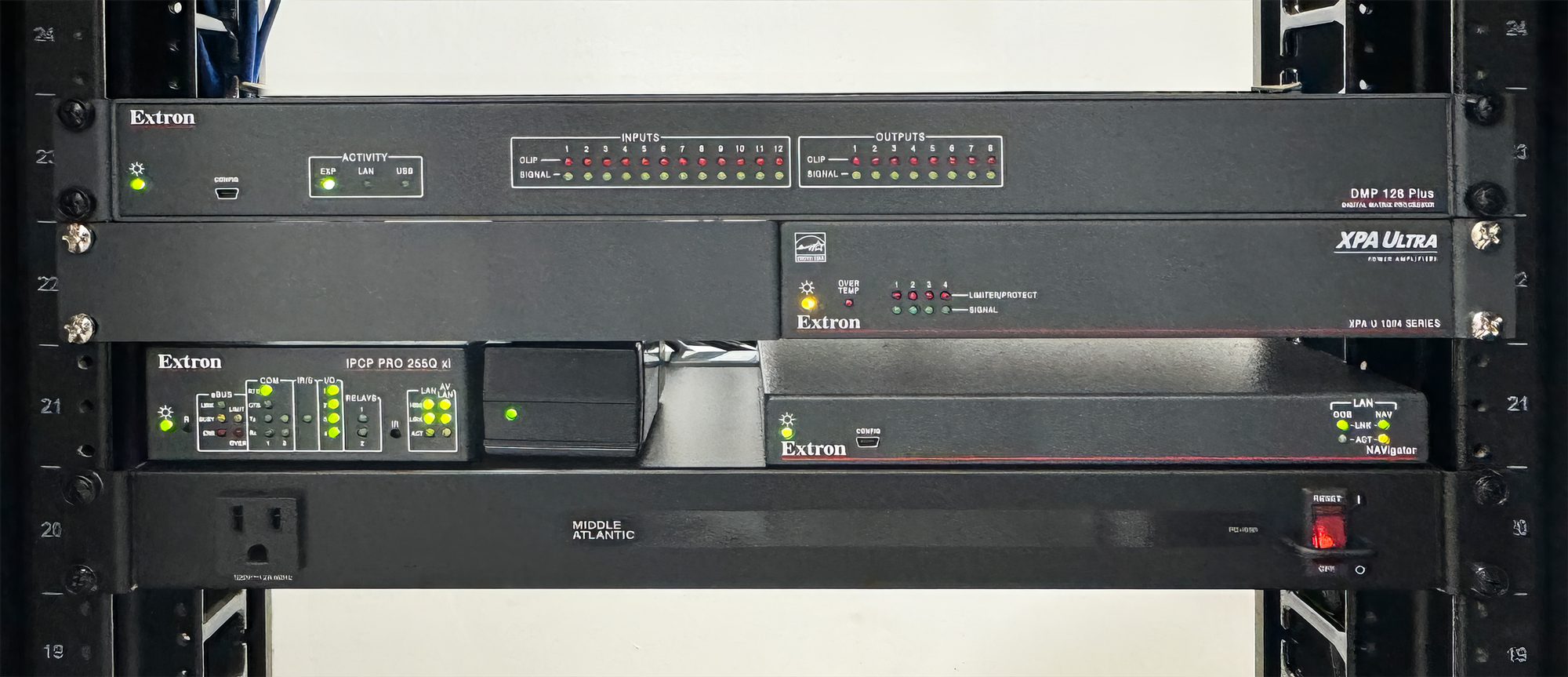

电竞场馆怎能缺少震撼的环绕式音效？玩家通过其耳麦可获得游戏音效。观众则通过 6 只 SF 26PT 悬垂式天花板扬声器沉浸式体验高保真的音效。扬声器由强大而节能高效的四通道 XPA U 1004 功放 (每通道 100W) 提供驱动。音频在经由功放输出前，需先经过 DMP 128 Plus 的音频 DSP 处理。该处理器可通过 Dante/AES67 实现音频系统与 AVoIP 网络的互联。它也可根据场内声学需求对音频进行定制化处理，并支持 AEC (回声消除功能)。

参与本次项目的网络及 AV 系统的设计和安装团队全程都保持通力合作和良好沟通。CSUCI 的网络团队积极与 Extron 进行沟通交流，以明确他们的工作内容。系统集成过程中出现的少数网络问题也被 Extron 及时发现并顺利解决了。一切都按计划有序地进行着， 整体非常顺利。

AV 系统一体化控制

IPCP Pro xi 控制处理器用于 AV 系统的一体化控制。A NAVigator 系统管理器可对 NAV AVoIP 网内所有端点进行配置和管理。

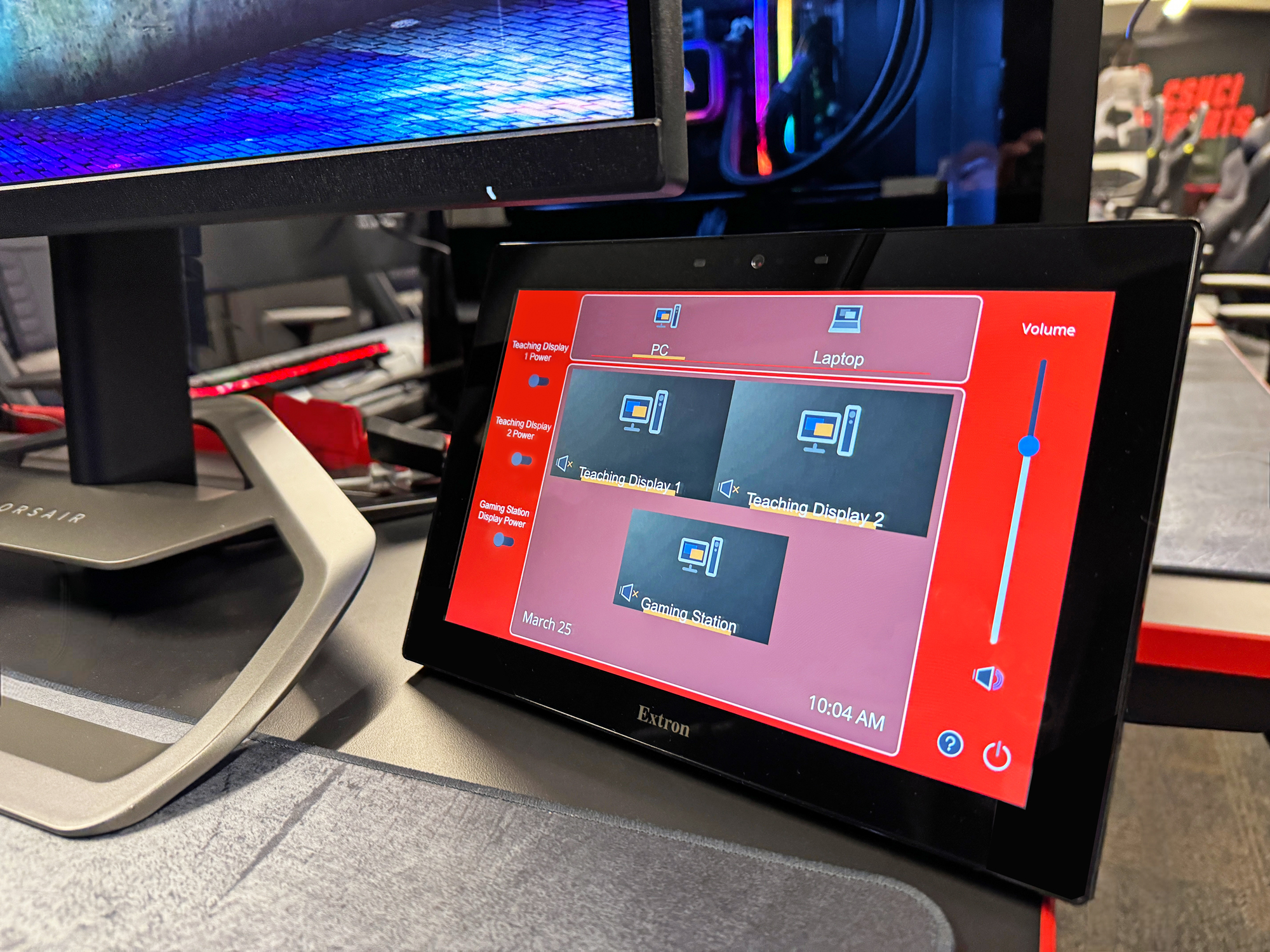

教练工作站的 10” TouchLink^® Pro 桌面型触摸屏被用作主控制端，集成商通过 Global Configurator^® Plus 和 GUI Designer 软件为其定制了直观的操作界面，使用户可轻松将任一玩家工作站的内容共享至任一显示器。

轻松预定场馆

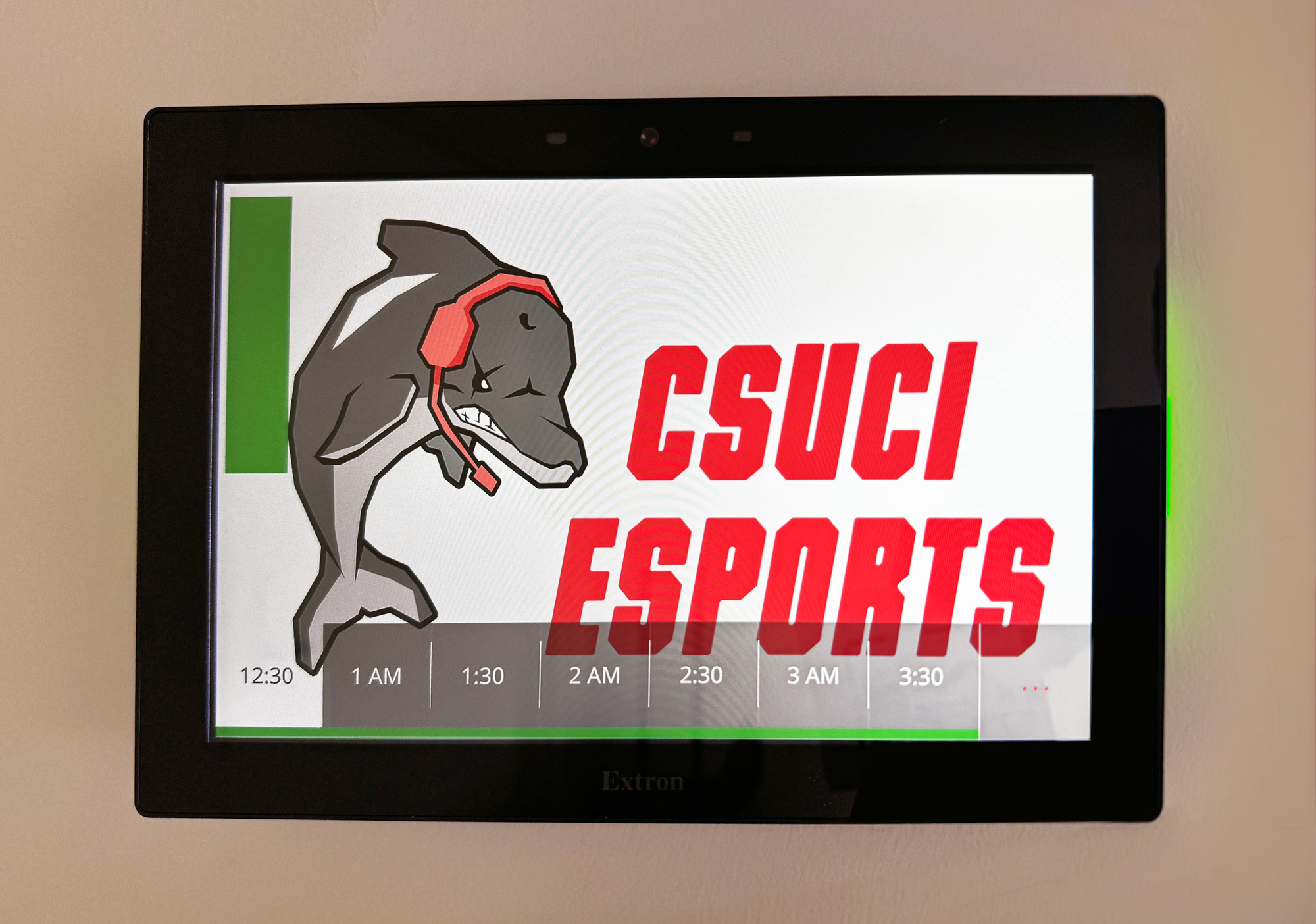

考虑到该场馆未来的使用频率， CSUCI 将其集成至 CSU 的 25Live^® Pro 房间预定系统，方便用户按需预定。入口处的 10" TLS Room Scheduling 触摸屏可显示预定详情，并通过绿/红色背光灯让用户快速获悉场馆实时的使用情况。该触摸屏通过 Room Agent^™ 房间预定软件与 25Live 日程管理系统对接，使得用户可通过该触摸屏、电脑、智能手机或平板电脑完成房间预定。

NAV Pro AV over IP 轻松实现系统扩展

电竞场馆 AV 系统面向未来升级扩展的设计方案已经完成。灵活可扩展的 NAV Pro AV over IP 网络大大简化了这一进程。用户只需加装所需数量的 NAV 编解码器，即可实现系统端点的扩展。

系统内的 SMP 111 和 SMP 352 流媒体处理器用于记录和流传输， 使得 CSUCI 的电竞战队可通过 Twitch 等网络游戏平台参与校际联赛。同时，Mediaport 300 图像解析度转换桥接器用于传输 AV 信号至教练工作站的 PC 端，进而被集成至 Zoom 等基于软件和云端的 UC 平台。PTZ 摄像机也是计划中的附加设备，用于采集场内实时视频画面供观看、记录和流传输。

MGP 641 xi 多窗口处理器可单屏演示多达 4 路信号源内容， 且窗口可以各种方向布局在实时或静态画布上的任一位置，从而提升了观众的观看体验。

未来，校方还考虑在面向庭院的外墙上安装直显式 LED 拼接墙。该拼接墙既可用于在夏夜播放露天电影，又可同步演示场内电竞对决的画面。

我们所有教室都配备了 Extron 视音频设备。去年夏天，我们还与 Extron 联合制定开发了全新标准化的教室系统。

我校其他教室的 AV 系统类似，电竞 AV 系统也部署在我们校园的 VLAN 内。自电竞场馆投入使用以来，网络运行始终保持正常， 未影响 AV 信号传输及游戏体验， 整体性能非常稳定。

成果反馈

CSUCI 电竞场馆项目的成功是学校和整个电竞团队上下齐心协力的结果。校电竞俱乐部主席(计算机科学专业二年级学生) Chris Hernandez 带领其团队成员向学校提议创建一个永久性的电竞场馆。教职工、管理层及捐赠者认为这是一个具有潜在价值的项目，纷纷出力促成此事。

于学生而言，该项目是一次宝贵的学习经历， 可自己动手组装俱乐部的游戏专用 PC。于学校而言，这样不仅节省了预算，还培养了同学们的动手能力，帮助其收获专业技术知识。因此，早在场馆正式投入使用之前，本项目就已实现了双赢。

同学们为新的电竞场馆制定了推广方案，并与校内的学生营销中心合作设计了 Logo 及标语横幅。今后，校学生俱乐部和管理部门将共同负责活动策划的监督及设施的维护。据分管学生事务的副校长，也是本次项目的主要倡导者 Eboni Ford Turnbow 博士介绍，他们计划进一步扩大全美高校和文图拉县当地社区锦标赛的参与度及合作伙伴关系。与此同时，他们也鼓励教师利用这一高科技场馆开展常规教学。

我们所有教室都配备了 Extron 视音频设备。去年夏天，我们还与 Extron 联合制定开发了全新标准化的教室系统。

我们基于 Extron 的校园系统已运行近 20 年了。其产品的耐用性深得我校的青睐。大多数公共机构并非总是有充足的资金保障。此时，拥有经久耐用的设备显得至关重要，因为我们无法确保每一次都能够按计划完成设备和技术的升级换代。
