Extron 为 Wake Tech 打造震撼人心的电竞场馆

2021 年,位于北卡罗来纳州罗利市的维克技术社区学院 (Wake Tech) 成为全美为数不多的将电竞纳入校际体育竞赛的院校之一。全美大专院校运动协会 - 电竞(NJCAAE) 旗下的电竞项目能够与该校的本科课程形成互补,发挥独特的协同效应。正如 Wake Tech 学院院长 Scott Ralls 博士提到的,“在 Wake 县,电竞和游戏开发不仅仅是娱乐游戏,更是一个庞大的产业。电竞能够与我校的模拟和游戏开发专业课程完美互补,该课程也是本土最优质的课程之一。”

Wake Tech 的 IT/AV 团队与总部设在罗利的专业 AV 集成商 Strategic Connections 合作,对南 Wake 校区一间可分隔教室的 AV 系统进行了升级,为 Wake Tech Eagles 校队打造一间集成领先技术的 14 人“主场”电竞场馆。 Extron 作为指定品牌,为该项目提供 AV 切换、分配、控制及音频产品。

在 Wake 县,电竞和游戏开发不仅仅是娱乐游戏,更是一个庞大的产业。电竞能够与我校的模拟和游戏开发专业课程完美互补,该课程也是本土最优质的课程之一。

Scott Ralls, 博士
院长
Wake Tech

项目挑战

校教学技术副主任 Jennifer Unitis 和终端用户支持分析师 William Reed 联合将学生活动及体育系主任 Brian Anweiler 的愿景变为现实,在原先的可分隔教室内设计构建了电竞 AV 系统。因大部分预算被用于为玩家工作站配备高端的游戏 PC、外设和游戏椅等助其取胜的必要装备, Unitis 和 Reed 决定发挥创意,最大限度地利用剩余的预算部署了一套可满足玩家和观众高期望值的电竞 AV 系统。该系统最早选用的是从原先教师讲台上回收的设备。William Reed 凭借在 Extron 认证培训时所学的知识,加之其日常为校内进行 AV 系统安装及维护的实践经验,设计部署了学校第一代电竞 AV 系统。之后,校方又与专业 AV 集成商 Strategic Connections 合作,使用新款的 Extron 设备对 AV 系统进行了现代化升级。

首次接触 Extron 产品是我入职 Wake Tech 学院的时候。在使用过程中,我感受到了 Extron 硬件及软件产品为我设计 AV 系统带来的极大便利。虽然这需要用到我们的技术技能,但整个配置过程高校便捷,并能够轻松与其它设备协同工作。获得 Extron 的培训和认证自然是让您快速开展工作的'密钥',但一般 AV 技术人员通过阅读相关手册亦能够成功设计、构建、配置并调试出一套 Extron AV 系统。

William Reed
终端用户支持分析师
Wake Tech 社区学院

解决方案

利用讲台“回收”设备
创建电竞 AV 系统

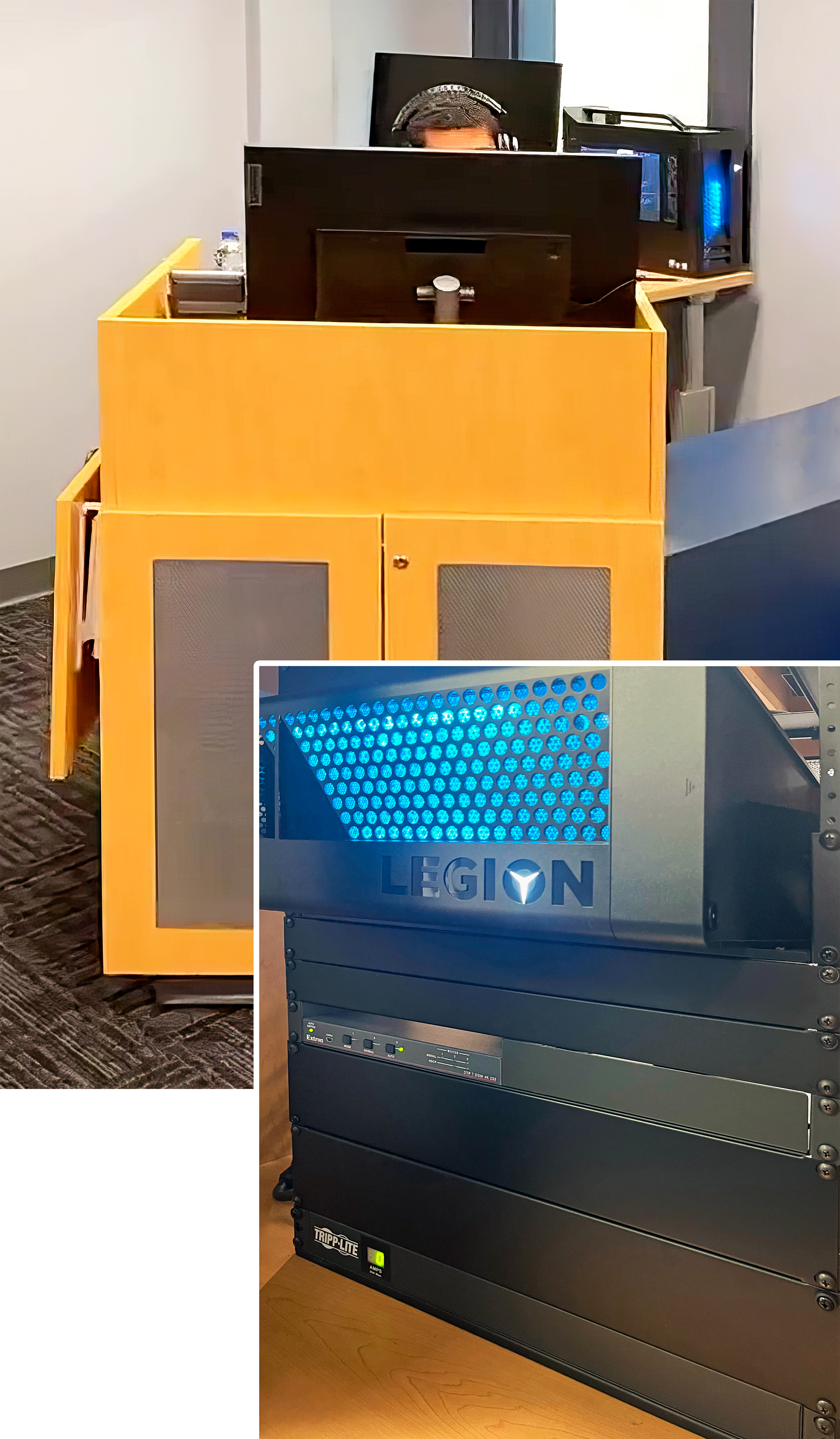

在空间改造期间,原先讲台内的 AV 设备被挪作他用。该讲台现用于本地播放来自 Twitch 或其他游戏平台存档的游戏画面。玩家可通过观众区的 55" 游戏显示器集体观看此内容。他们通过复盘之前比赛的操作来进行战术改进,同时也研究对手的”作战“套路,为接下来的赛事做准备。讲台配载有 Lenovo Legion™ 塔式游戏 PC 和 DTP T DSW 4K 233 3 路输入切换发送器。该发送器可接受 HDMI、DisplayPort 和 VGA 视音频信号,并可将其由讲台发送至主 AV 系统。如需要,讲台还具有在比赛期间作为额外游戏工作站所需的所有网络和 AV 连接。

电竞团队在校际赛事期间使用 Lenovo Legion 游戏 PC 运行开源的 OBS Studio 应用程序,以实现在 Twitch 游戏平台上通过校内的电竞频道进行截屏和直播。这为“新手”电竞团队 Wake Tech Eagles 提供了一种与其他院校的对手团队建立联系并展开竞争的极具性价比的方式。

主 AV 系统采用机柜安装 观众休息区的机柜内安装有 Xbox®、Nintendo Switch® 和 PlayStation® 游戏机。它们均被接入 AV 系统。用户可自主选择将任一游戏机的实时画面显示在任一显示器上。自带游戏机的用户可通过辅助的 HDMI 电缆将其设备接入。

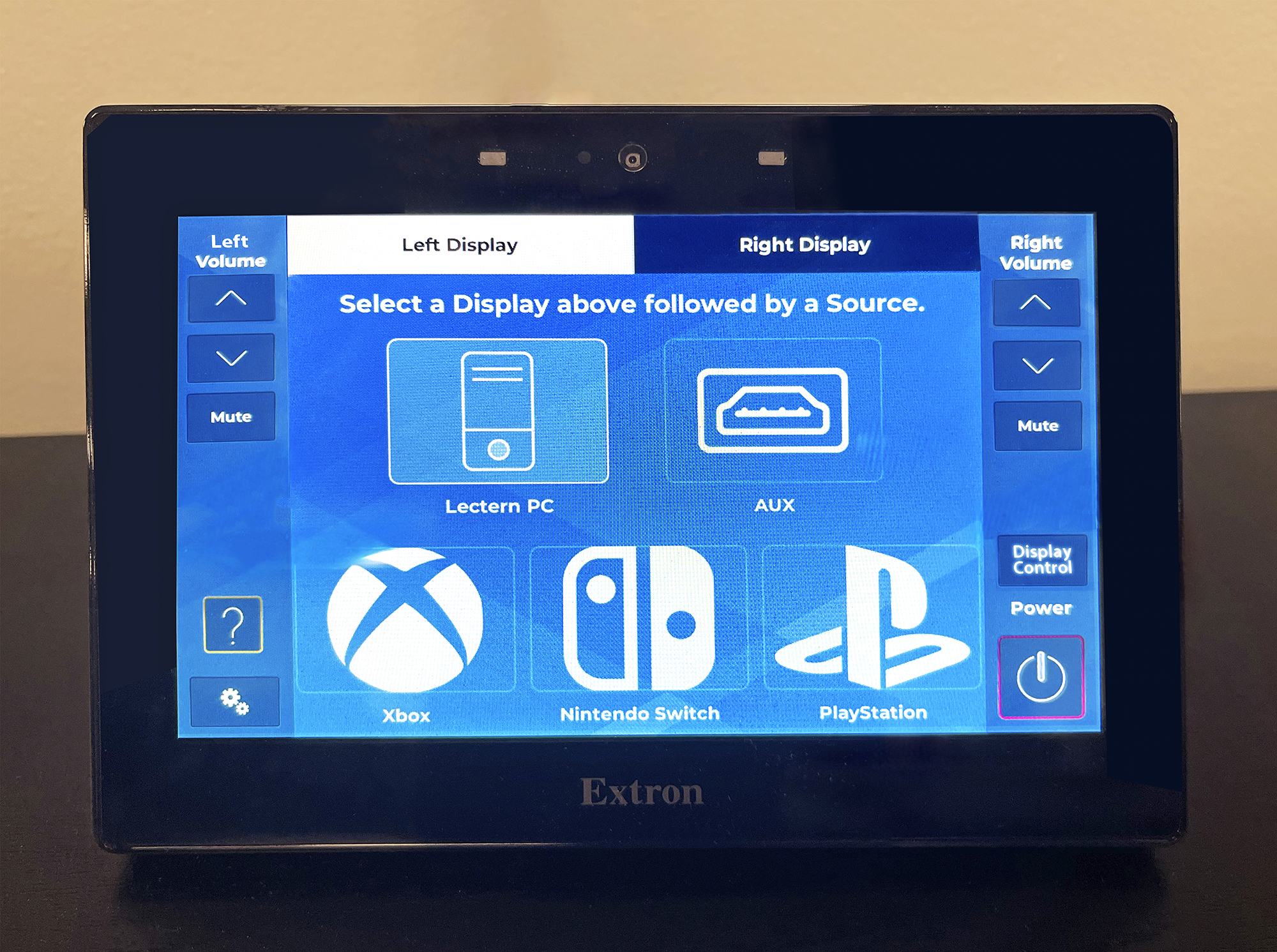

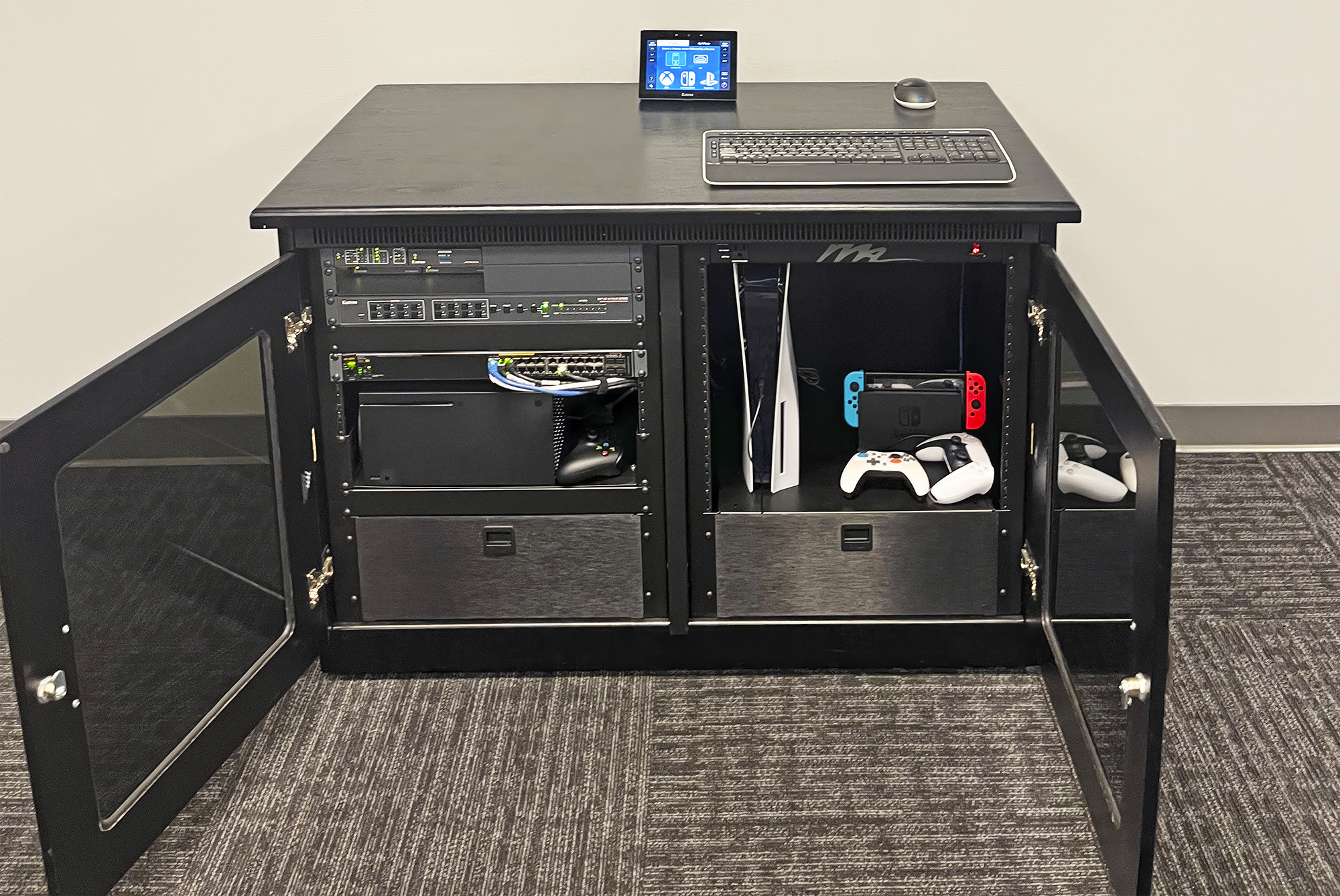

AV 系统的主要设备安装在机柜内, 包括常规应用及运行各种游戏程序的本地游戏 PC、8x8 矩阵切换器 DXP 88 HD 4K PLUSDTP 发送器接收器,以及 IPCP Pro 250 xi 控制处理器。切换器被配置为依据信号接入顺序,在三台游戏机之间自动切换。用户还可使用机柜顶部的 7" TouchLink® Pro 触摸屏进行手动信号切换。

卓越的音效 音响系统的升级也是将教室改造为电竞场馆的一部分。1 台 200 W 的功放 XPA 2001 有效增强了安装在机柜内的 AV 系统,可为现有的 9 只天花板扬声器提供音频放大。

观众休息区

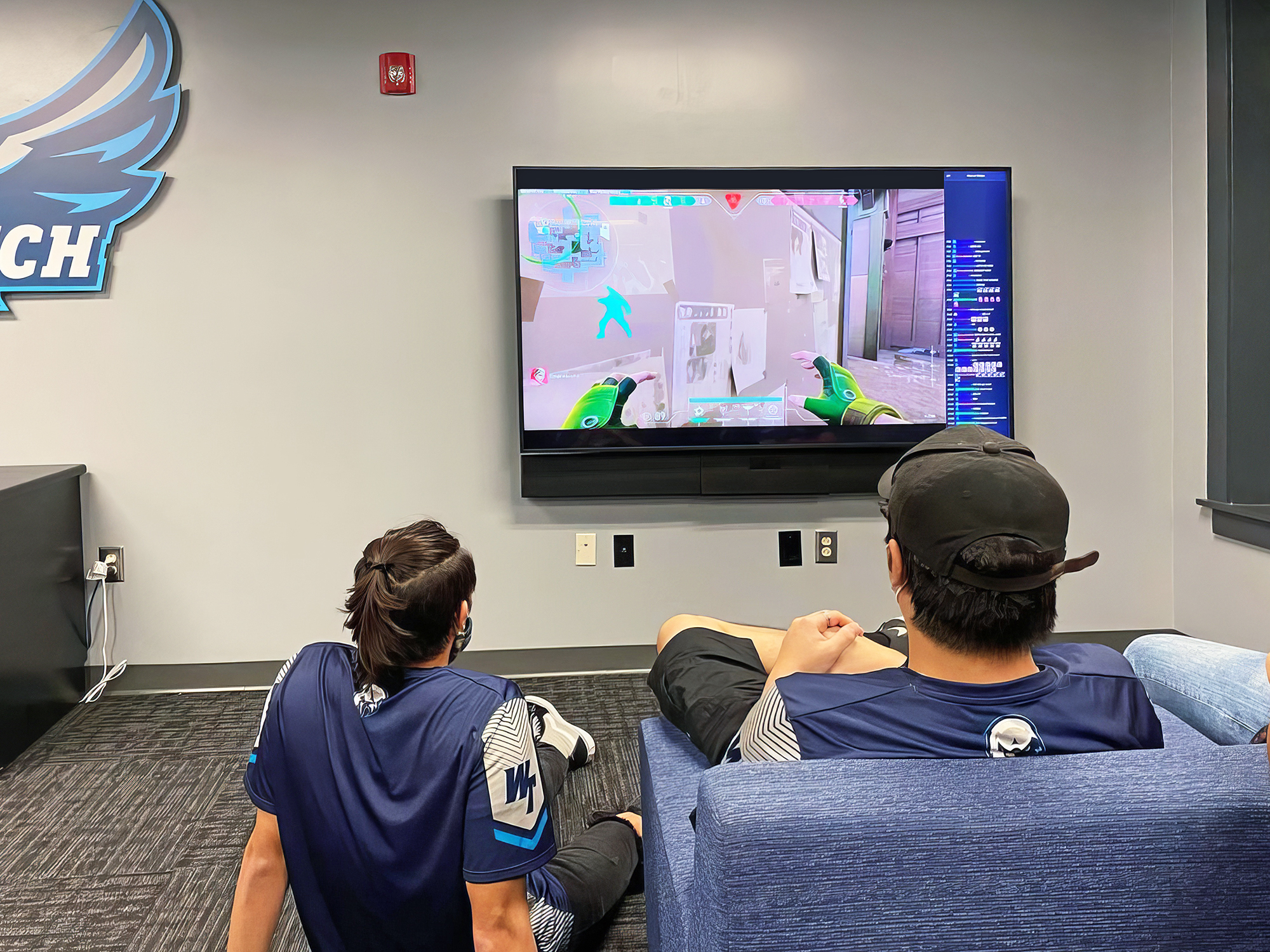

机柜左右两侧各有 1 台 Alienware 55" OLED 游戏显示器。玩家及教练通过它观看赛事回放,以制定新的战术。“粉丝”们可在比赛期间看到令人惊叹的游戏对决画面。来自各显示器的音频被输入至安装在其下方的 SB 33 A Soundbar,以获得同样令人震撼的音效。

WPD 163 HDMI 直通墙面板安装在各显示器下方,以方便休息区用户接入自带游戏机进行本地游戏。SW2 HD 4K PLUS 2 路输入 HDMI 4K/60 切换器安装在显示器后方,可在自带游戏机画面和电竞主赛场画面之间进行信号切换。SW2 切换器被配置为当接收到自带游戏机信号时自动切换至 HDMI 墙面板输入。

解说员广播室

对观众而言,现场解说是体验电竞赛事不可或缺的一部分。解说员广播室位于电竞赛场附近。解说员通过网络接收来自 Twitch 平台的游戏画面,针对游戏动作逐一为场内及线上的观众提供高能解说。他们使用具有专业品质的电容式麦克风,通过混音器将游戏音频及现场解说音频清晰地传达给观众。

成果反馈

最初决定追随学院电竞热潮时,Wake Tech 计划从小规模起步,根据其受欢迎程度,再进行升级扩展。自 2021 年以来,Wake Tech Eagles 团队三次赢得全美锦标赛冠军,印证了该项目的发展潜力。Wake Tech 目前有约 20 名队员分布在多个校际电竞团队中,且队伍还在发展壮大。校方已在三角科技园 (RTP) 校区增设了第二间电竞场馆,并考虑对这两间场馆的 AV 系统功能进行进一步扩展升级。近期,校方与附近莫里斯维尔镇的公园和娱乐部门开展了一项合作计划,邀请社区内团队或个人参与 RTP 校区的电竞游戏,敬请参阅 TV newscast 以及 press release 的新闻报道。

我对同学们及其在本赛季的成绩感到非常的自豪。他们怀揣着自信与使命走到一起,是最好的团队,只是需要机会来证明这一点。他们的胜利是实至名归,我很期待他们接下来的表现。

Patrick McNair
电竞主管
Wake Tech
(2023 年 12 月赢得
英雄联盟全美锦标赛冠军后)

正如院长 Scott Ralls 博士在宣布项目启动时所提到的,电竞能够与学院的模拟及游戏开发学位课程形成互补,发挥强大的协同作用。该专业课程旨在培养学生成为美工、动画制作师、程序员、设计师、测试人员及游戏开发行业的其他角色。如今,Wake Tech 的毕业生受雇于 RTP 科技园的多家公司,当中包括行业巨头 Epic Games

因预算有限,Wake Tech 的电竞项目从小规模起步。但随着 Wake Tech Eagles 多次获得全国竞标赛的冠军,其规模也在不断发展壮大。Extron 将提供优质的视音频切换、分配及控制设备,帮助其应对新一轮的扩展。

为了让电竞场馆投入运行,我们需要创建高性价比且可扩展的系统架构,以应对未来的发展需求。William Reed 亲自利用我们已有的 Extron 设备构建了 AV 系统,这是‘高性价比’的体现。随着电竞项目日渐受欢迎,我们在集成商的帮助下升级为新款 Extron 设备, 实现了系统‘可扩展’的需求。无论对学校 AV 团队,还是电竞团队,这都是制胜的战略部署。

Jennifer Unitis
教学技术副主任
Wake Tech

“WE ARE WAKE TECH” 博客

第 3 集:游戏开发与电竞

想了解 Wake Tech 的模拟与游戏开发学位课程和电竞团队是如何平行发展的吗?敬请点击以下 YouTube 链接,观看 Wake Tech 播客:
https://www.youtube.com/watch?v=eSJ1UTZ_rbA

Extron 特色产品

型号 产品说明
DXP HD 4K PLUS 系列 带音频解嵌功能的 4K/60 HDMI 矩阵切换器
SW HD 4K PLUS 系列 带以太网监视和控制功能的 4K/60 HDMI 切换器
DTP T DSW 4K 233 集成 DTP 发送器和音频加嵌功能的 3 路输入多格式切换器
DTP2 T 211 带音频加嵌功能的 4K/60 HDMI DTP2 发送器
DTP2 R 211 带音频解嵌功能的 4K/60 HDMI DTP2 接收器
XPA 2001 70/100 V 单声道功率放大器 - 200 W
SB 33 A 可调节宽度的 Sound Bar
IPCP Pro 250 xi IPCP Pro xi 控制处理器
TLP Pro 725T 7" 桌面型 TouchLink Pro 触摸屏
Global Configurator Plus 和 Global Configurator Professional 用于视音频控制系统的功能强大的配置软件
GUI Designer 免费的用户界面设计软件
