Extron AV 解决方案成功助力杜克大学法学院现代化教学系统升级

位于北卡罗来纳州 Durham 市的杜克大学法学院 (以下简称“学院”) 是世界顶尖的法学院之一， 以杰出的师资力量和学术成就而闻名，其采用将专业技能培养与跨学科学习相结合的教学课程体系。这里的学生们来自全美乃至世界各地， 毕业的校友多就业于顶尖的律师事务所、公司及非营利组织机构， 在校的教授也都是在各自领域内备受尊敬的专家。学院为师生营造了协作的氛围，不仅重视严谨的学习，更看重相互间的合作与支持。院内学生喜欢跟老师和同学们进行交流互动， 为此类互动提供有力保障的正是遍布所有教学空间的视音频教学系统。而如今为这些 AV 系统保驾护航的是来自 Extron 的视音频切换、分配及控制产品。

这里作为世界一流的教育学府， 整体装修和工艺既传统又精致。教师们有如此期待，学生们也感受到了这一点。它为优质学习体验营造了氛围。这里无论家具布置 还是学生座位安排都很正式。这一高标准也延伸到了教学技术方面，要求视频、音频、录播及流传输的 AV 制作价值都达到完美的水准。在 Kontek 与杜克大学的长期合作中，我们的首要目标始终是超越用户预期，这也是 Extron 成为我们最信赖的供货商之一的原因。

项目挑战

学院日常依靠其教学空间集成的视音频系统来开展教学工作。当计划对 3 间阶梯教室和 1 间模拟法庭原有的 AV 设备进行升级优化时，学院的 AV 技术团队选用了包括 NAV^® Pro AV over IP 在内的多款最新型的 Extron 产品。本次升级不仅令系统可靠性得到极大地提升，还引入了原系统所不具备的用户友好型控制功能。

为确保升级后 AV 系统的稳定运行，学院的教学技术咨询经理 Miguel Bordo 特聘请杜克大学长期的合作伙伴 - Kontek Systems 来为本项目提供专业的 AV 系统设计和集成。Kontek 在对产品品质、可靠性和即刻供货等多方因素进行考量后，推荐了 Extron 的产品。

众所周知，Extron 产品以安装便捷和运行可靠而闻名于业界。当得知 Kontek 推荐选用 NAV Pro AVoIP 时，我们完全赞成， 并为此感到高兴。我在杜克大学法学院工作已 18 年，与 Kontek 合作的时间也一样长。这是我经历过的进展最顺利的一次项目安装。

解决方案

该项目的核心设计目标是通过部署 AV over IP 信号分布式系统，让 AV 信号可灵活路由至多个空间，实现分会场应用，同时为控制室提供全方位的流传输及制作功能，并支持远程系统维护及控制。在此基础上，保留与原先相似的触摸屏用户界面及操作体验。

通过 NAV Pro AVoIP 网络管理
视音频信号的切换及分配

1 Gbps NAV Pro AVoIP 网络可为阶梯教室、模拟法庭，控制室及 AV 技术员办公室的各路信号源和目的地之间分配 HDMI、USB 及音频信号。

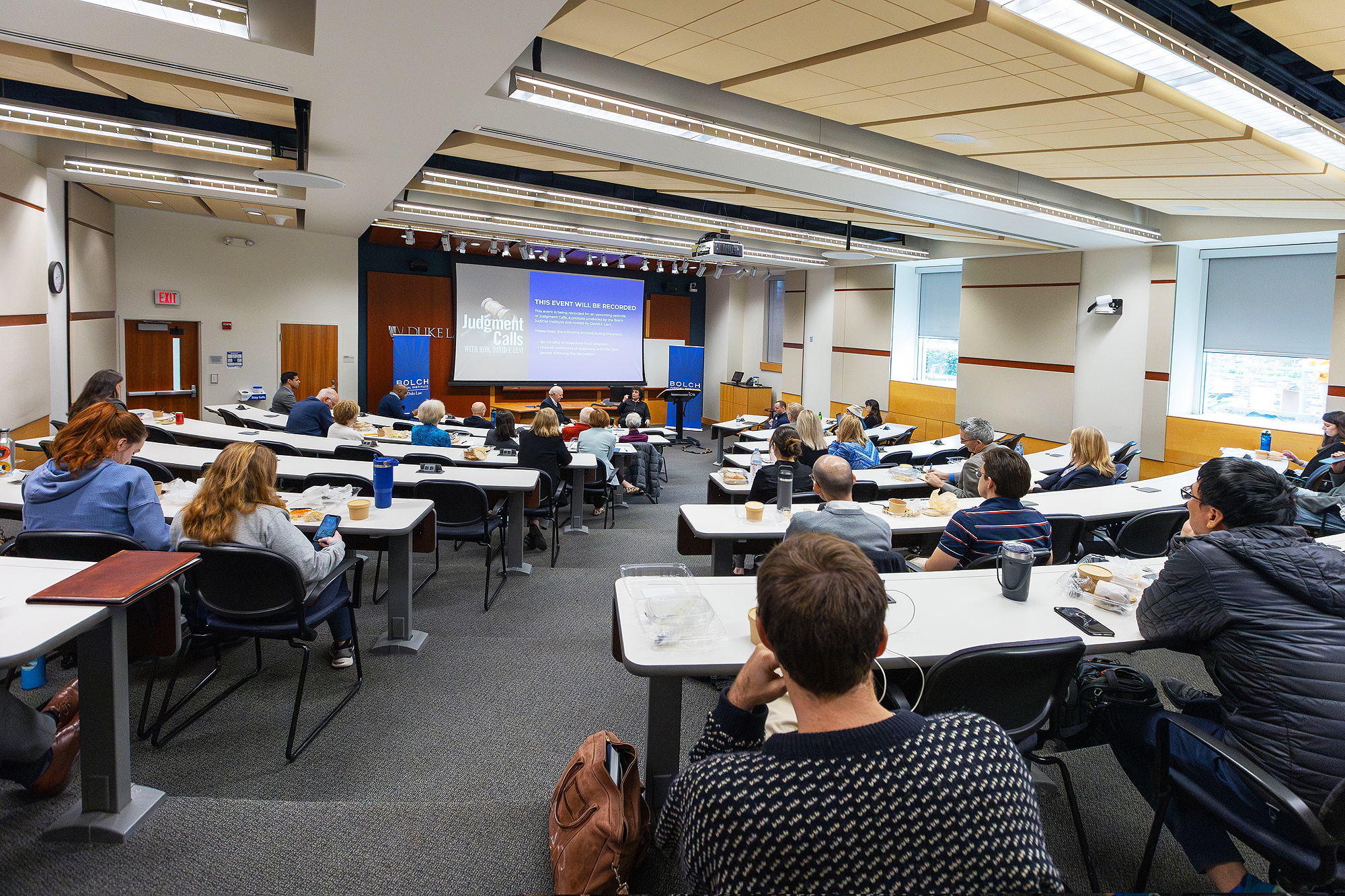

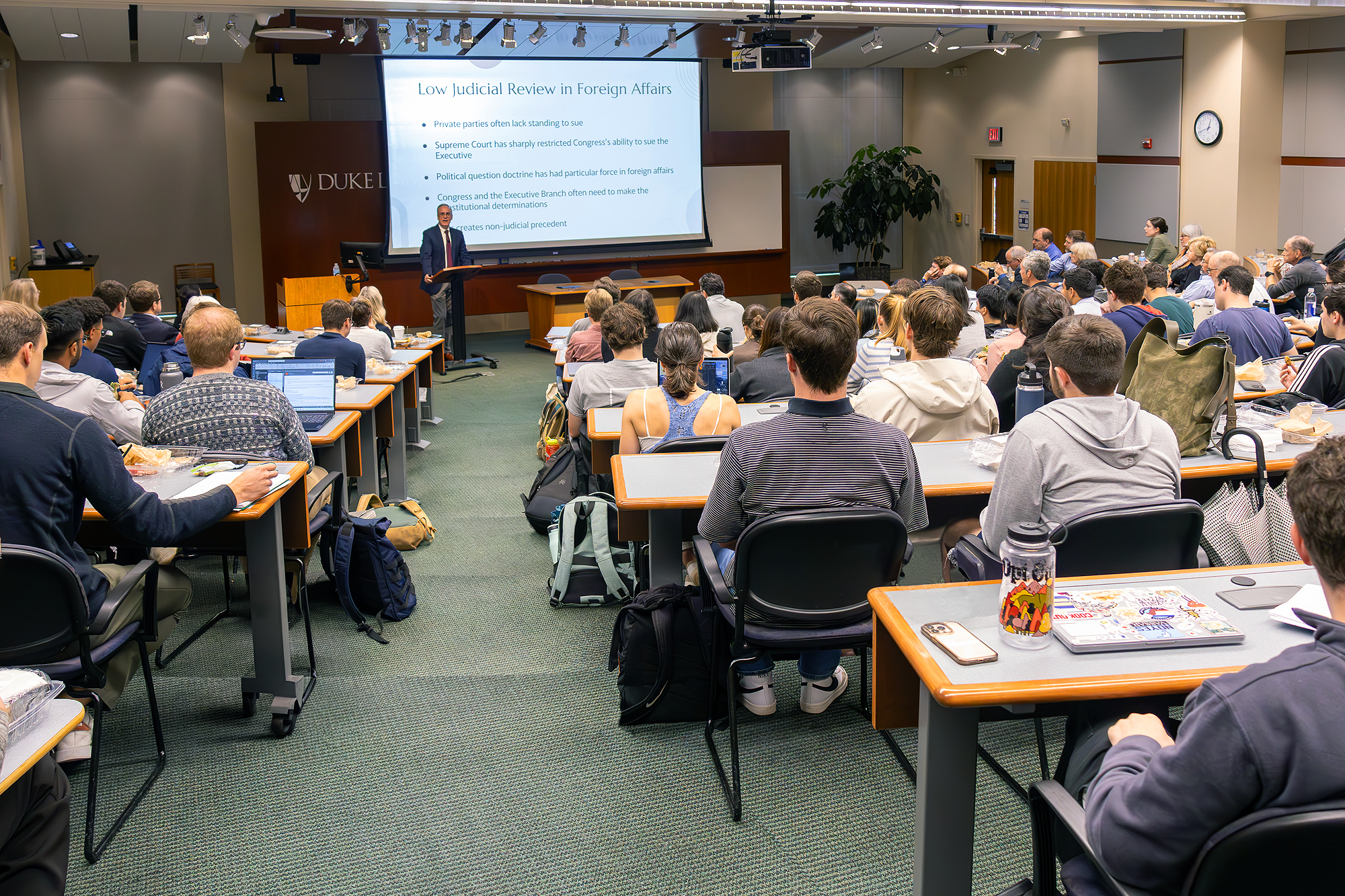

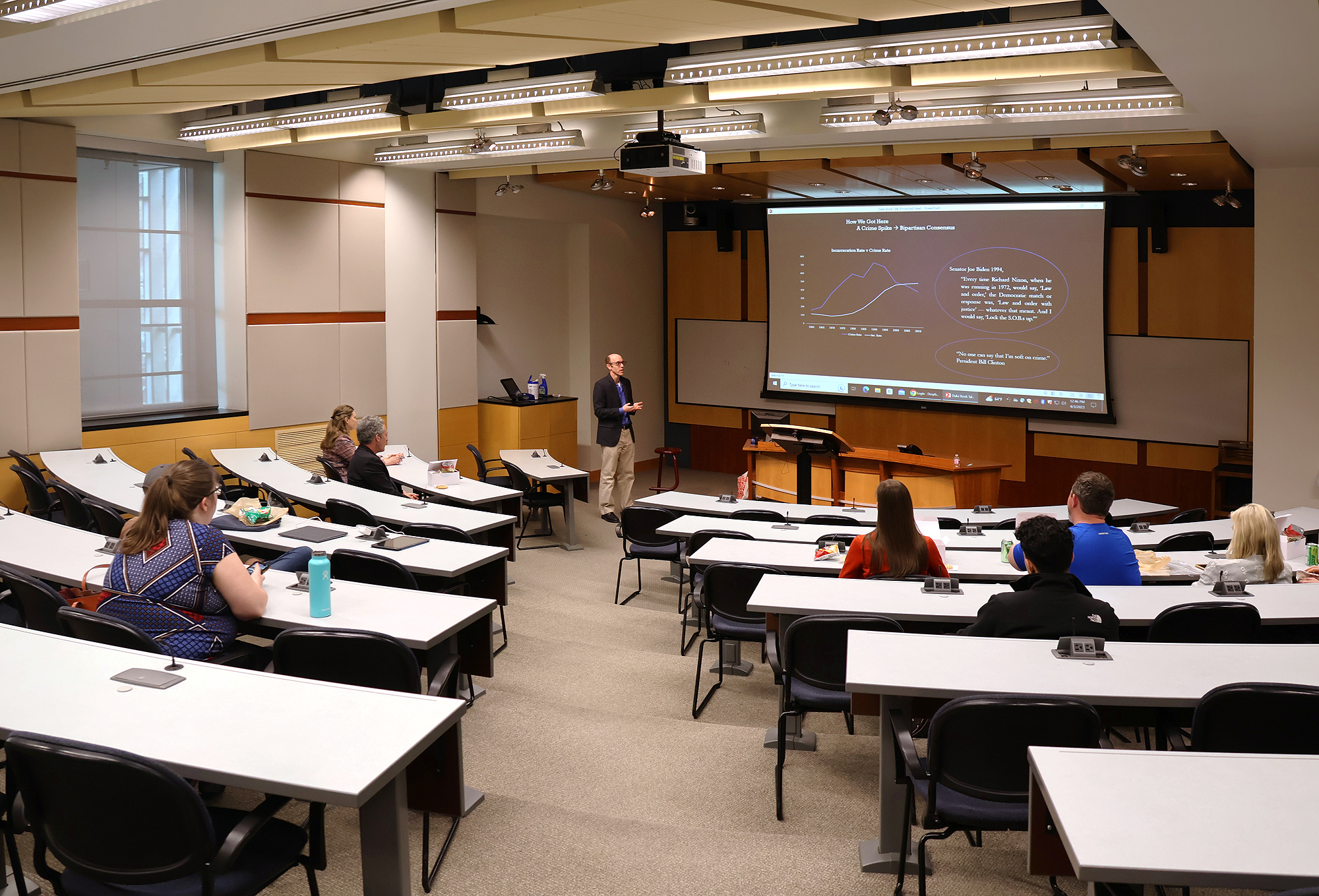

阶梯教室

AV 信号源。三间教室采用统一的 AV 系统设计。NAV E 101 编码器可将来自 PTZ 摄像机的 HDMI 信号接入 AVoIP 网络。访客笔记本电脑可通过演讲台及前排讲桌提供的 HDMI 电缆分别与 NAV E 201 D 和 NAV E 101 编码器连接。Apple TV 和蓝光播放器亦通过 NAV E 101 编码器与 AVoIP 网络互联。前者可无线共享来自移动设备的内容。关于视频会议，运行 UC 软件的 PC 可通过 HDMI 和 USB 连接 NAV E 501 编码器，实现基于 AVoIP 网络的通信。

显示设备。报告厅的投影机和平板显示器 均连接 NAV SD 101 图像解析度转换解码器，以接收来自 AVoIP 网内的 HDMI 及 RS-232 控制信号，演讲台及前排讲桌的预监显示器亦是如此。

存储、流传输及会议。NAV 解码器可上传 AV 内容至校方的 Panopto 企业平台，用于课堂视频录制及共享。MediaPort^® 200 图像解析度转换桥接器的 HDMI 和 USB 端可连接 NAV SD 501 图像解析度转换解码器，实现与 AVoIP 网络的互联。

其中，USB 连接可为会议 PC 提供 AV 信号内容。该设备也可通过室内音频系统接收来自现场麦克风的音频信号，令远端与会者亦能够清晰地听到现场演讲者及听众的声音。

音频扩声。NAV SD 101 可通过 Dante/AES67 网络分配及处理来自 NAV Pro AVoIP 网络的音频信号。现场声音由天花板阵列麦克风、演讲台/讲桌麦克风以及无线手持/腰包式麦克风进行拾取。各音频信号源的音量/静音均可通过触摸屏界面上的滑块和按键来单独调节。由 200W XPA 功放驱动的天花板扬声器及前方阵列式音柱扬声器负责为整间教室提供扩声。现场用户还可通过智能手机上的 RF 接收器和 Wi-Fi 功能获得助听服务。

AV 系统及房间控制。室内标配 12" 桌面型 TouchLink^® Pro 触摸屏和 IPCP Pro xi 四核控制处理器。触摸屏界面包含可控制 AV 系统开/关、视音频信号路由、音量/静音、投影幕升/降、室内灯光开/关/调暗以及窗帘升/降的滑块及按键。无论初始网络设置，还是日常系统维护，NAVigator 系统管理器均可对 NAV Pro AVoIP 网络进行集中配置及管理。

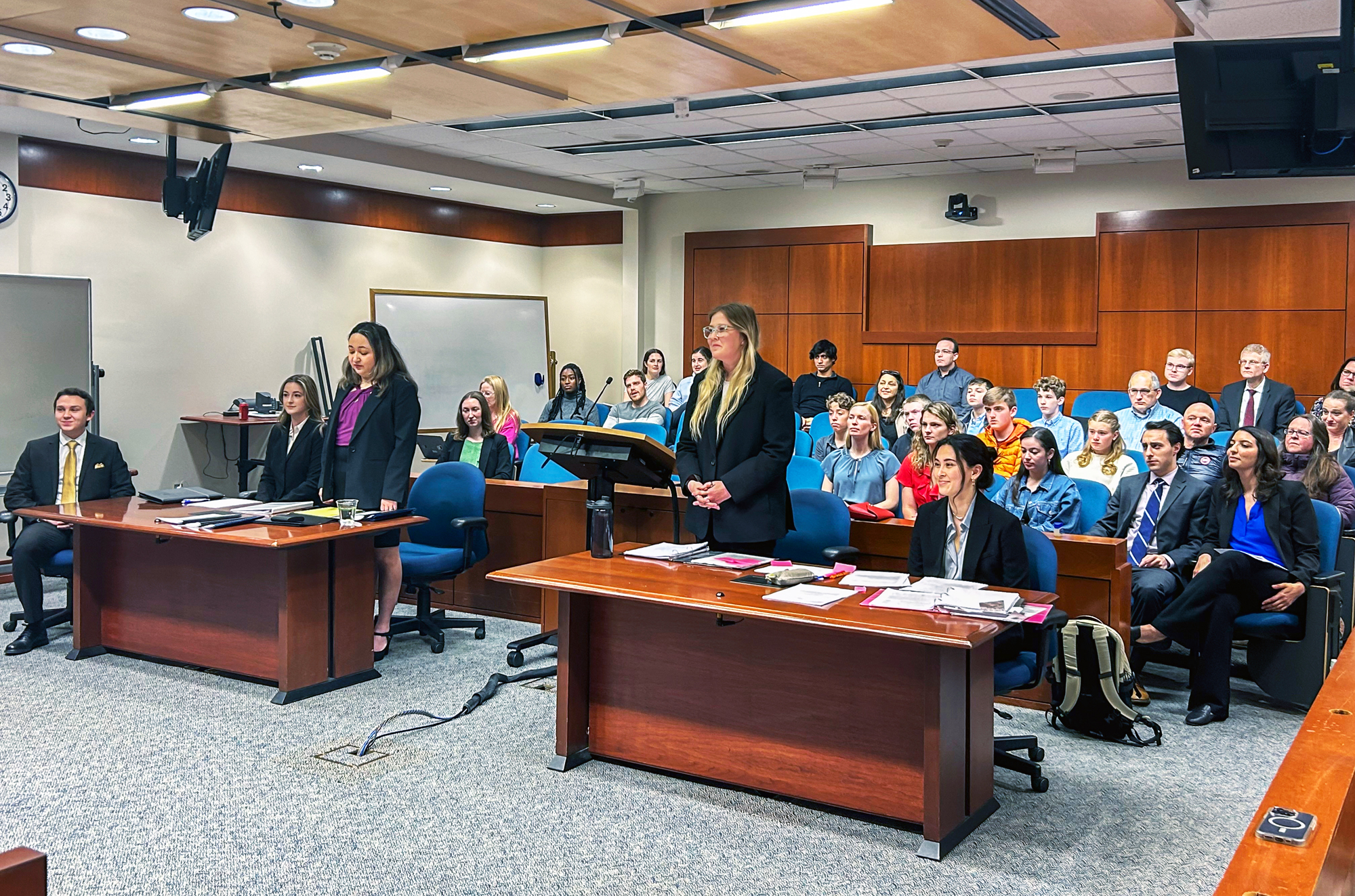

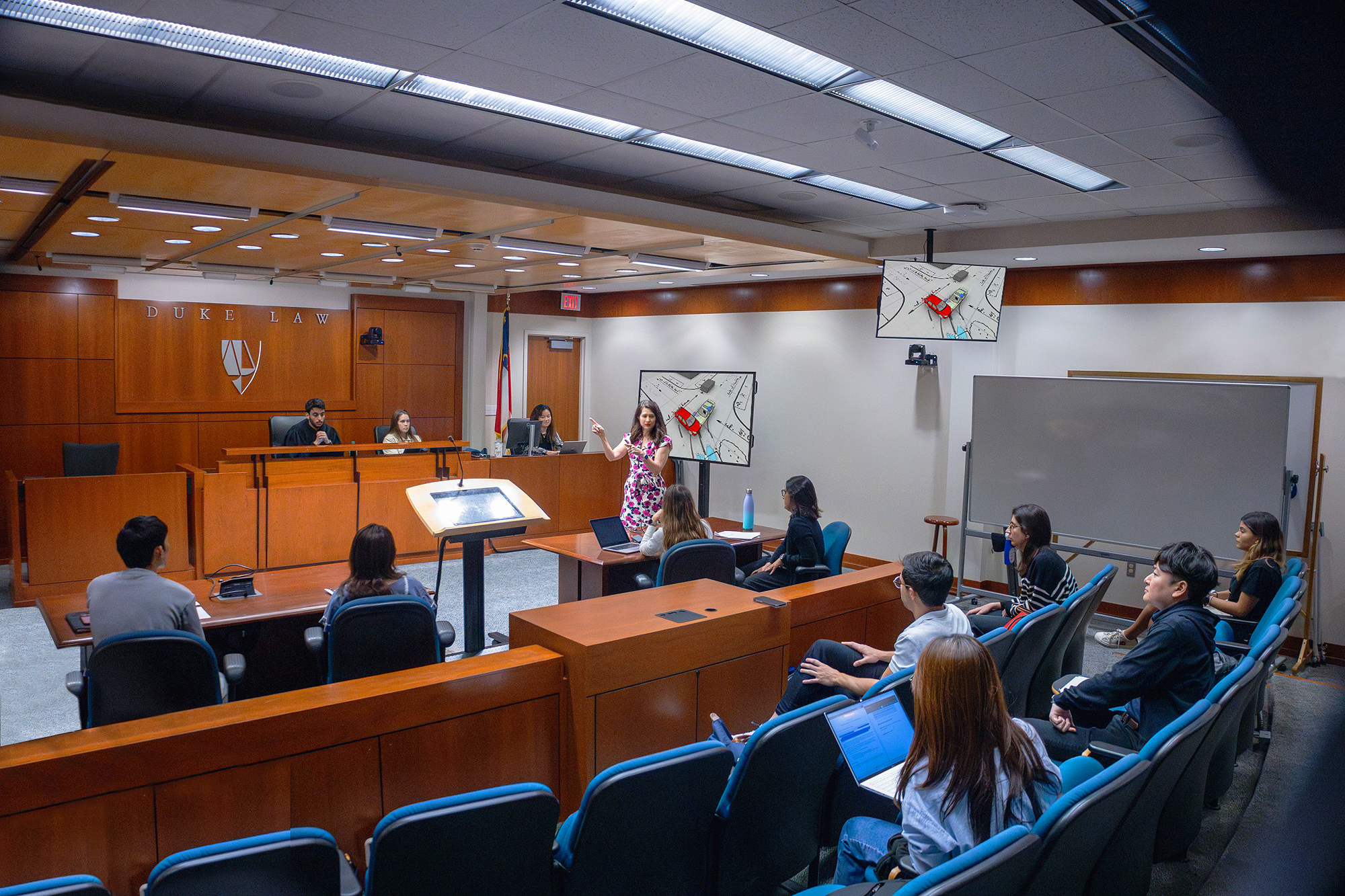

模拟法庭

模拟法庭可模拟现实生活中真实的法庭诉讼。学生们站在教授和同学面前，测试课堂知识和口语技能。

模拟法庭采用与阶梯教室相同的 NAV Pro AVoIP 系统设计。用户通过 12" 桌面型 TLP 触摸屏控制 AV 系统及照明。现场 AV 信号源包括 PTZ 摄像机，带 AV 机柜的讲台，法官、原告及被告席的访客笔记本电脑，可无线共享移动设备内容的 Apple TV 及蓝光播放器。视频内容通过吊装在天花板及安装在移动支架上的平板显示器进行演示。音频内容由天花板麦克风，以及证人/律师/陪审团/法官席和讲台上的麦克风拾取， 另有 2 支无线麦克风可使用。各音频信号源的音量/静音均可通过触摸屏界面单独调节。天花板扬声器负责为整个空间提供扩声。

我们鼓励自己设计和安装团队的成员积极报名参加 Extron 的培训课程并获得其认证。Extron 的课程内容非常全面且有着高标准、严要求。这些训练有素且获得 Extron 认证的设计和技术人员每天都能在现场应对各种复杂的视音频挑战， 正是 Extron 培训为我们的团队赋能！

控制室

控制室是一个现场制作工作室，可用于举办研讨会和系列演讲等需演示精美多媒体内容的高规格活动。它也是一个 AV 媒体分发中心，可将任一空间 (共 4 间) 的信号内容共享给其他 3 个分会场的观众，也支持远程观众在线观看。AV 技术员可远程监控及控制 AV 系统，从控制室为现场的讲师及演讲者提供协助。

Tricaster^® 可切换、流传输及录制来自任一空间的视音频内容，并提供转场效果、虚拟背景及其他制作增强功能。它可接收来自 AVoIP 及 Dante/AES67 网络的视音频内容， 并将实时切换内容输出至 NAV E 101 编码器。该编码器将节目制作内容回传至 AVoIP 网络，以演示在各空间的显示器上。Tricaster 可直接流传输内容至互联网，方便用户通过 YouTube 等平台观看直播或点播。

2 台桌面显示器和 1 台 42" 的墙面显示器可为制作人员提供节目效果预览及 Tricaster 的 GUI 界面。它们通过 NAV SD 101 与 AVoIP 网络互联。

IPCP Pro xi 控制处理器和 15" 桌面型 TouchLink Pro 触摸屏用于系统控制。制作团队可通过触摸屏按键选择任一空间。点击后，可进入与该空间的控制界面。监控功能使工作人员可通过后方的 PTZ 摄像机查看任一空间的画面，收听其音频，并对空间内的信号源内容进行监控。

AV 技术员可远程提供
系统维护及用户支持

AV 技术员办公室与阶梯教室和模拟法庭集成在同一个企业 LAN 和 AV 网络内。技术员可从其办公室远程监控任一空间的 AV 系统，以进行系统维护、管理及用户协助。

该办公室通过 NAV SD 101 与 AVoIP 网络互联。该解码器还可传输 HDMI 信号至 SMP 111 流媒体处理器。室内的网络交换机可通过 10 Gbps 光纤以太网链路与其他空间的网络交换机互联。

SMP 111 可为室内显示器提供 HDMI 内容，供技术员查看来自 AVoIP 网络的内容， 也可将内容流传输至校园网，允许用户通过网内任一支持流媒体播放的设备在线观看。

办公室一台 PC 可镜像显示阶梯教室及法庭的触摸屏界面， 方便技术员进行监控，并通过鼠标点击镜像的 GUI 界面来控制该空间的 AV 系统。他们也可远程访问办公室 PC，这样无论身处何地，都能进行系统监控。

与传统 AV 系统相比，AV over IP 拓扑所需的组件更少，功能更强大，也更易于扩展。我们可从任一间教室抓取信号内容，并将其共享至另一间教室，让更多的观众都能够看到。这是我们一直以来都具备的能力，也是此次改造必备的要求。如今通过 AV over IP 网络，它能够运行得更加流畅。

成果反馈

杜克大学法学院自 20 世纪 90 年代以来一直坚持自主设计 AV 媒体内容，并拥有先进的系统架构来制作、传播及存储这些媒体内容。该系统架构会随着技术的不断进步而进行升级换代，将使用寿命即将到期的软硬件设备替换掉。本次对 3037、3043、3041 及 4049 号教学空间进行系统升级，成功淘汰了老旧且时而会出故障的第三方设备，并引入了最新的 Extron NAV Pro AVoIP 系统，从而大大优化了空间的灵活性和易用性。用户对于升级后的 AV 系统依然保留相似的用户界面和操作体验

感到非常满意。 系统的控制非常便捷，方便其快速掌握。技术员对这一项目成果也非常满意。他们喜欢全新的触摸屏，其灵敏度较之前有了极大的提升。与此同时，NAV Pro AVoIP 网络的可靠性和灵活性也令他们印象深刻。目前，该网络架构负责为各教学空间之间提供 AV 信号切换及分配，并将其流传输至校方各类视频平台，供学生及公众在线观看。

Extron 特色产品

杜克大学法学院视频链接

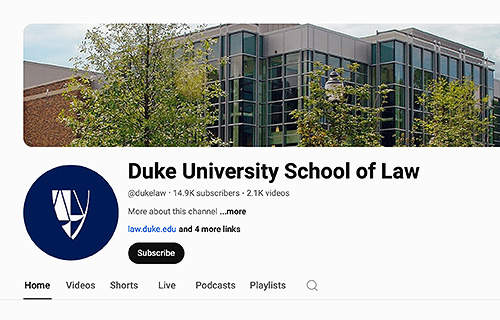

点击此处观看杜克大学法学院 YouTube 官方平台发布的视频内容

图片来自：杜克大学法学院
