Extron AV 技术为全美首个设立在 K-12 校园的网络创新中心保驾护航

位于加州里弗赛德县莫雷诺谷学区 (MVUSD) 的峡谷泉高中 (CSHS)，创建了全新的网络创新中心，并举行了剪彩仪式。这是在国家网络安全教育倡议下，首个设立在 K-12 公立学区的网络创新中心。网络安全预科课程自 7 年前设立，先后得到了已故的 MVUSD IT 总监 Aaron Barnett，以及中心现任首席讲师的教育学硕士 Donna Woods 的大力支持。网络创新中心正是此类课程的专用教学场馆。同学们将在这里收获有关计算机网络维护及网络安全的知识和技能，赢得大学学分 (6 分)，同时为通过 CompTIA A+ 和 Networking+ 认证做好准备。此类认证是获得 IT 从业资格的金牌标准。

灵活可扩展的 AV 系统是中心开展日常教学及电竞赛事不可或缺的重要部分。这里由 Extron 切换、分配、控制及音频设备为其保驾护航，并由 NAV^® Pro AVoIP 掌管整个中心 AV 信号分配。

项目挑战

网络创新中心由原先 7687 平方英尺的闲置汽车及木工车间改造而成，引入多项尖端技术。主要教学空间由电竞实验室、网络教室和网络创新实验室构成。它们也是电竞及 CyberPatriot 全美青少年网络防御竞赛的赛场。这里还设有指导会议室，以及配备服务器机柜和网络设备的实操工作站。

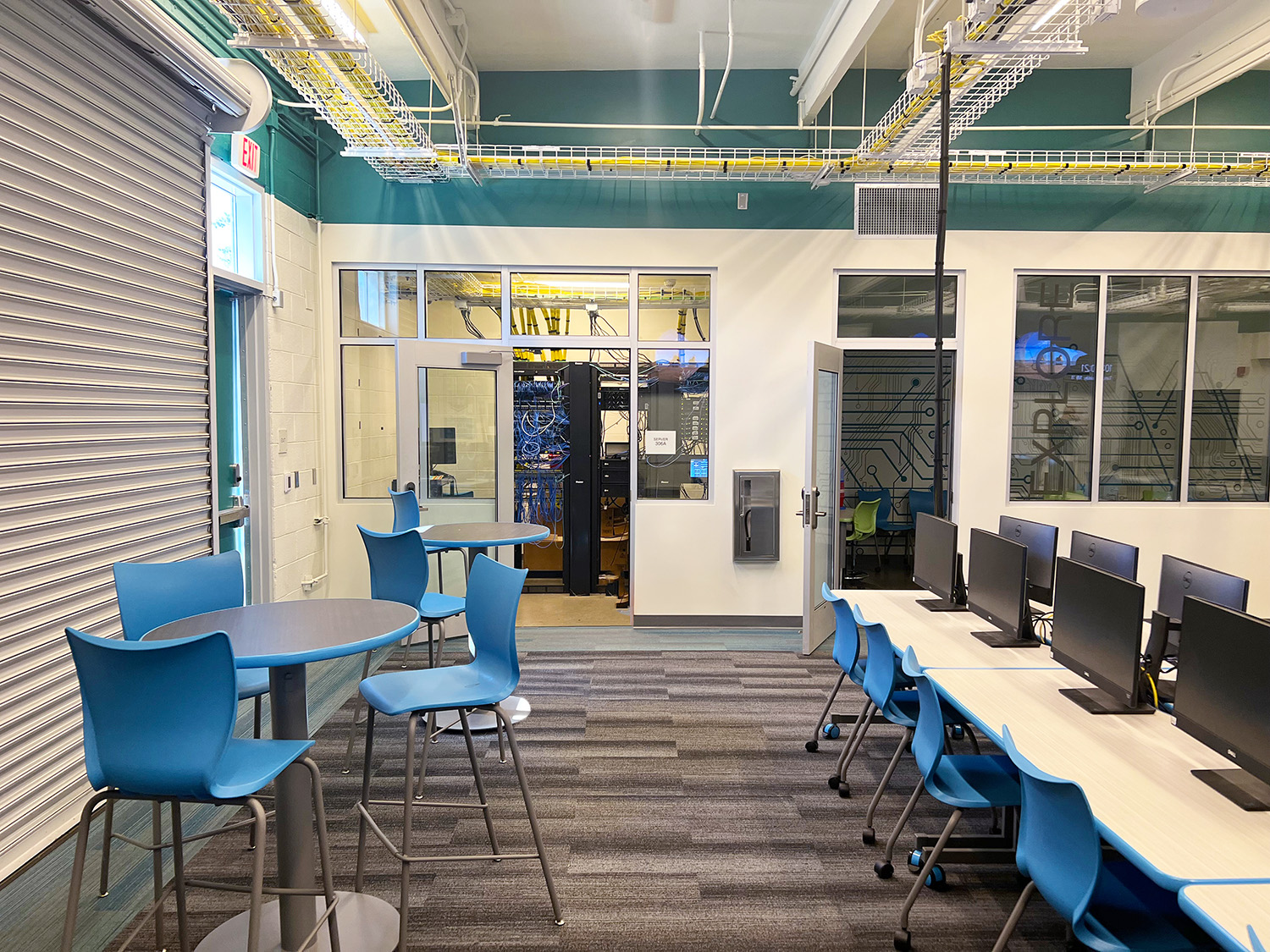

实验室采用裸露的架空电缆桥架，以充分展示网线部署，配合 IT 课程的教学。接待区、教室和指导室采用时尚的吊顶设计和彩色 LED 照明，用极具科技感的氛围来映衬其 STEM 的核心使命，并通过卓越的音效来优化教学品质。

网络创新中心课程能激励更多的同学参与到校内活动中来。他们都很开心，也很期待在这里学到新的技能。通过现有的场馆设施，我们希望大家能够感受到这一极具里程碑意义项目中每一位参与者的倾力支持。

解决方案

电竞实验室

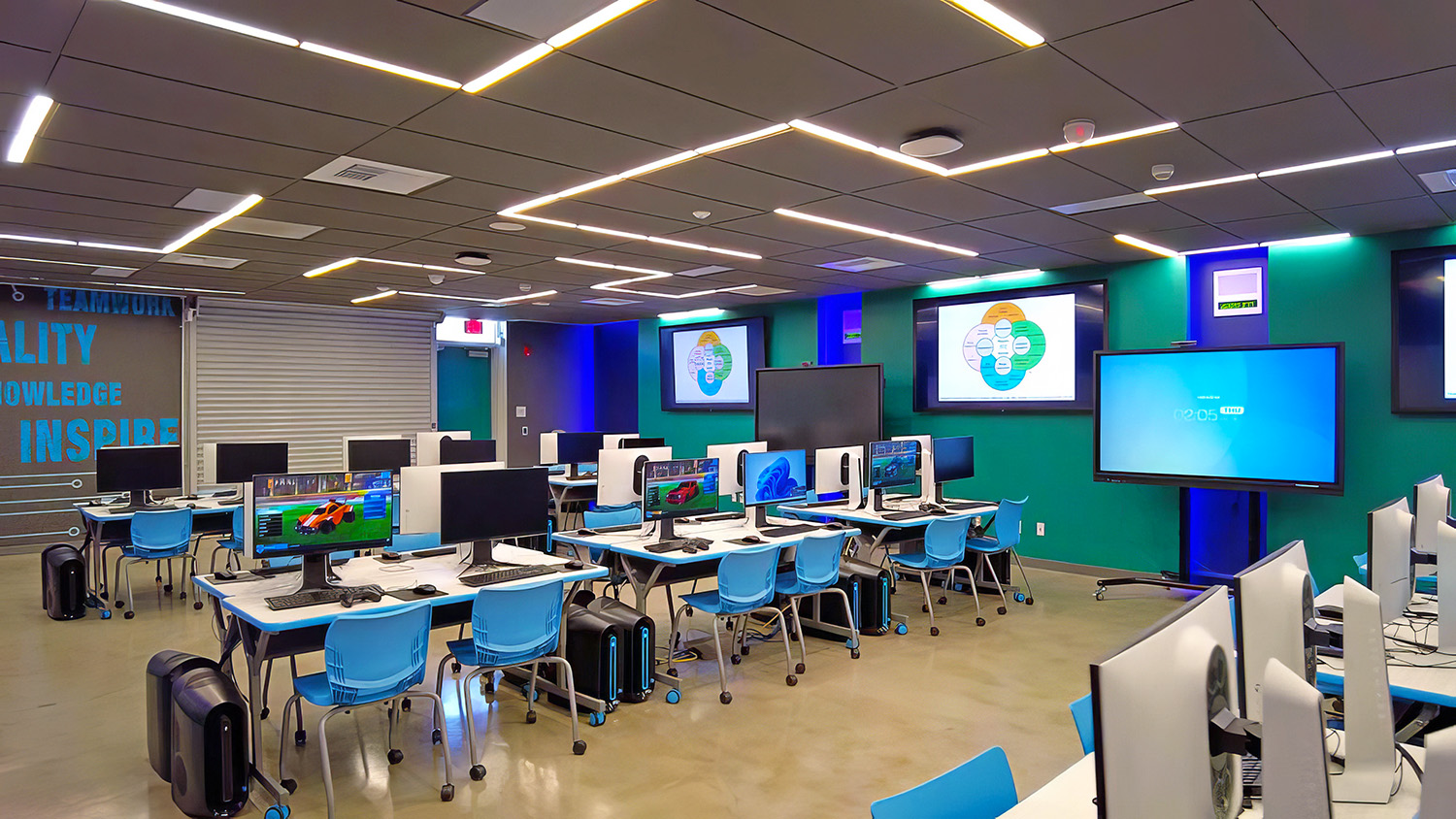

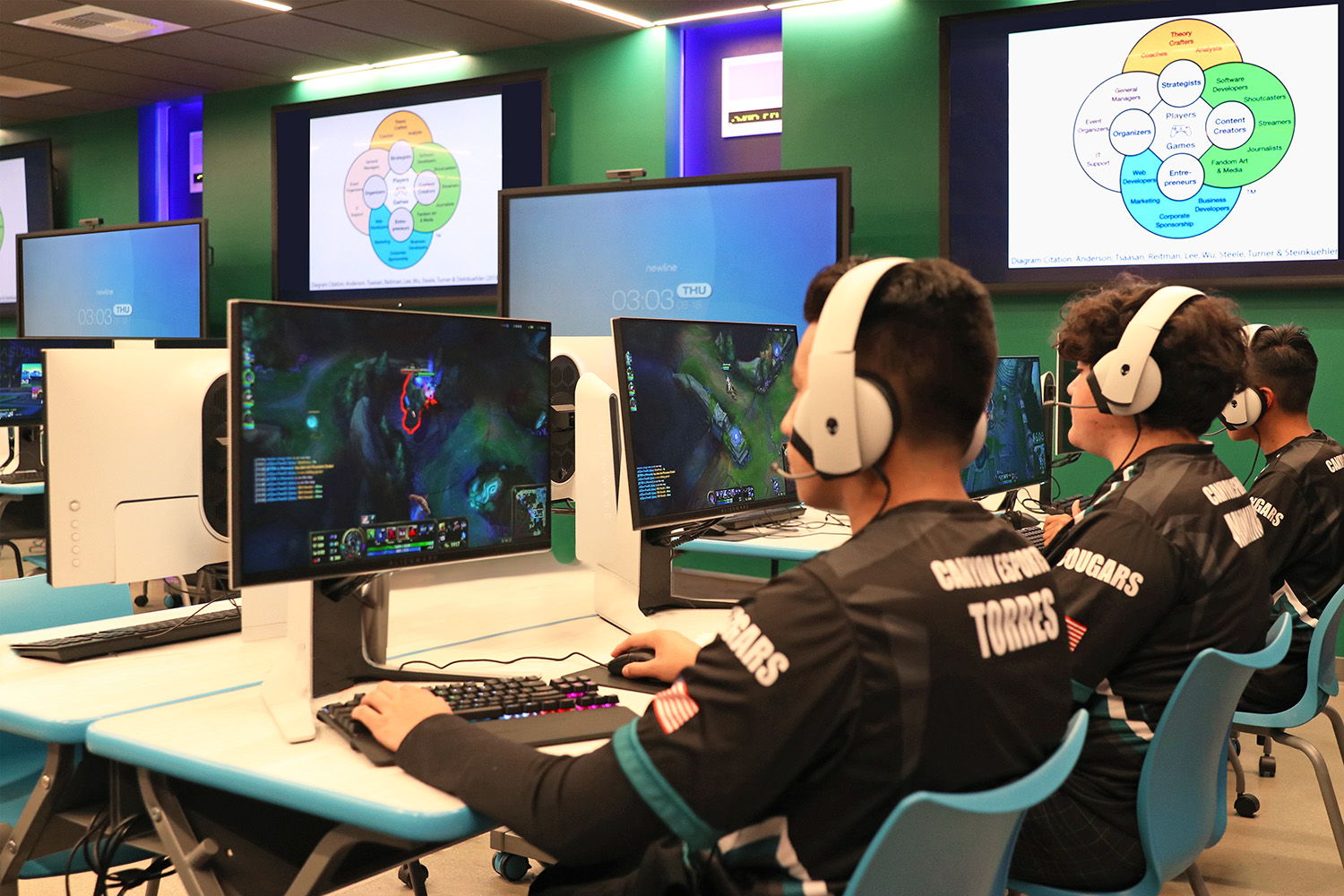

电竞实验室部署有 36 个采用 240 fps 显示器的高性能游戏工作站，3 台 84“ 平板显示器，8 只 FF 120T Flat Field^® 天花板扬声器，和 1 台 SF 10C SUB SoundField^® 天花板嵌入式超低音音箱。

NAV Pro AVoIP 实现游戏内容的多点分配

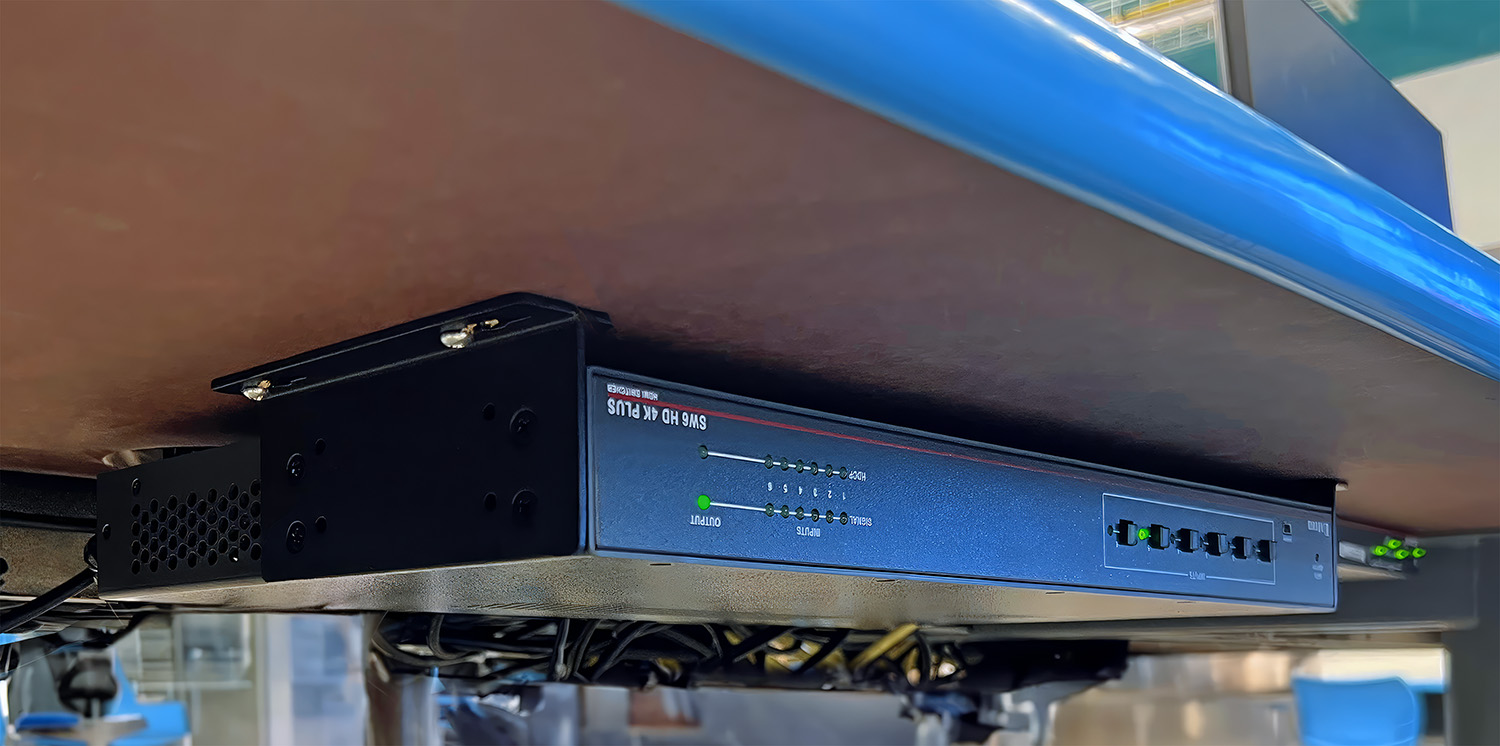

游戏工作站以 6 个为一组。预选的工作站信号经 6 路输入 HDMI 切换器 SW HD 4K PLUS 和 NAV 编码器接入 AVoIP 网络。讲师可轻松通过 Apple iPad^® 上的 Extron Control App 界面将任一路信号共享至各大屏幕。观众可在室内显示器或网络创新实验室的拼接墙收看到游戏画面。游戏视音频内容也可被上传至 Tricaster^® 录播系统，用于存储及回放，或将其与其它信号源内容进行混剪，还可在线直播与其他学校的赛事。

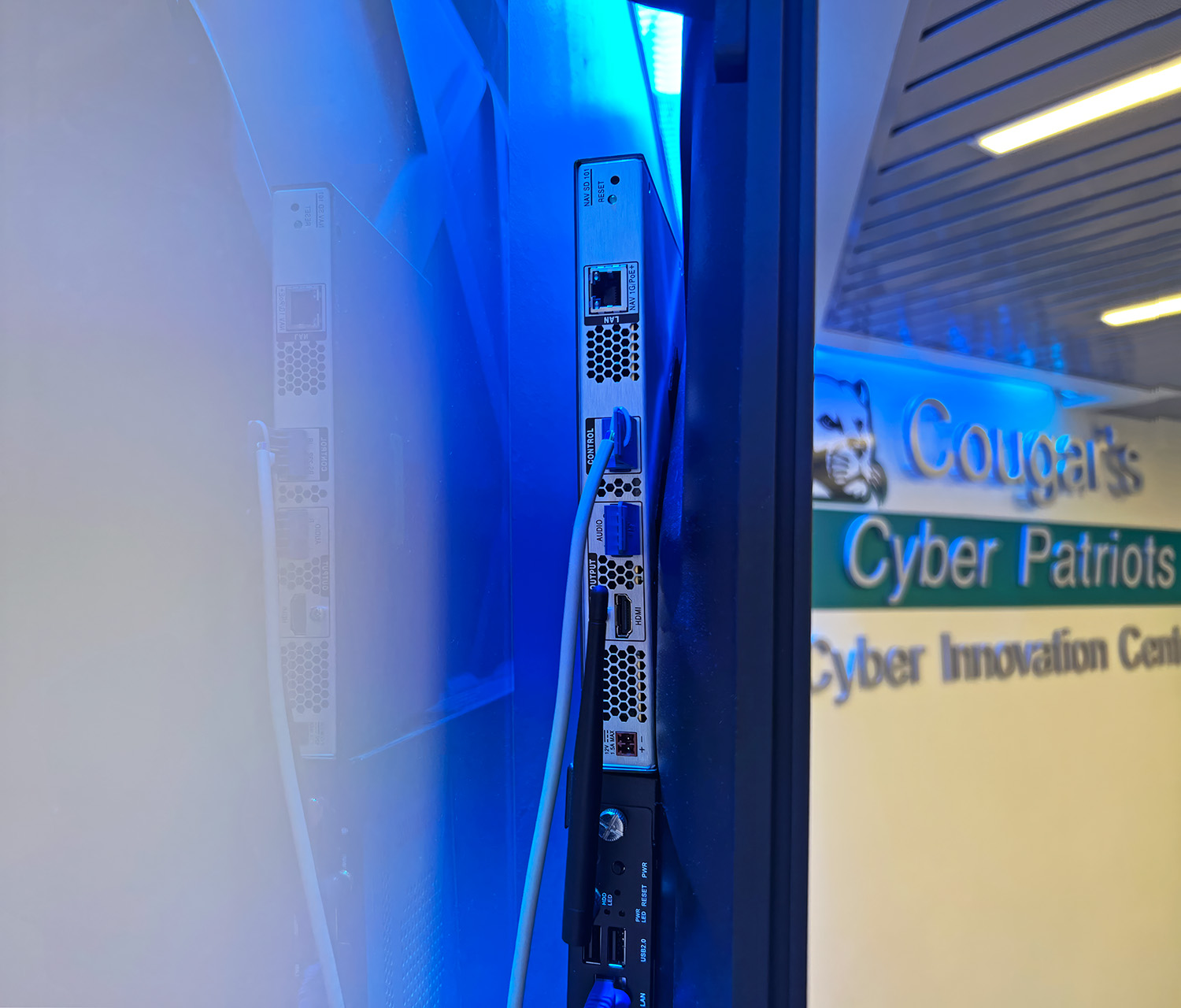

4 台 DTP^® 墙面板发送器可接收来自 86" 移动式教学工作站的 HDMI 及模拟音频信号。讲师和教练使用此类工作站创建课件内容及做标注，绘制游戏设置示意图及其他教具。墙面板通过 NAV E 101 DTP 编码器接入 AVoIP 网络，将来自教学工作站的内容共享至楼内更多显示器。ShareLink^® Pro 无线演示网关亦通过 NAV 编码器与网络互联，实现移动设备内容的无线共享。

卓越的游戏音频

音频是影响游戏体验的重要因素之一。玩家可通过其耳麦听到游戏音频内容。观众可聆听相同的游戏音频内容，以及解说员的现场解说。室内 8 只全音域天花板扬声器搭配 1台天花板嵌入式超低音音箱，能够带给观众沉浸式的音频体验。为满足声学需求，DMP 64 Plus 音频处理器可提供音频混音，经 XPA^® 四通道功率放大器 (每通道 100W) 放大后输出至天花板扬声器。内置 DSP 的 800W NetPA^® 功放单独为超低音音箱提供驱动。音频通过兼容 AES67 的 AVoIP 网络以数字的方式输出至 DSP 处理器和超低音音箱。

网络教室

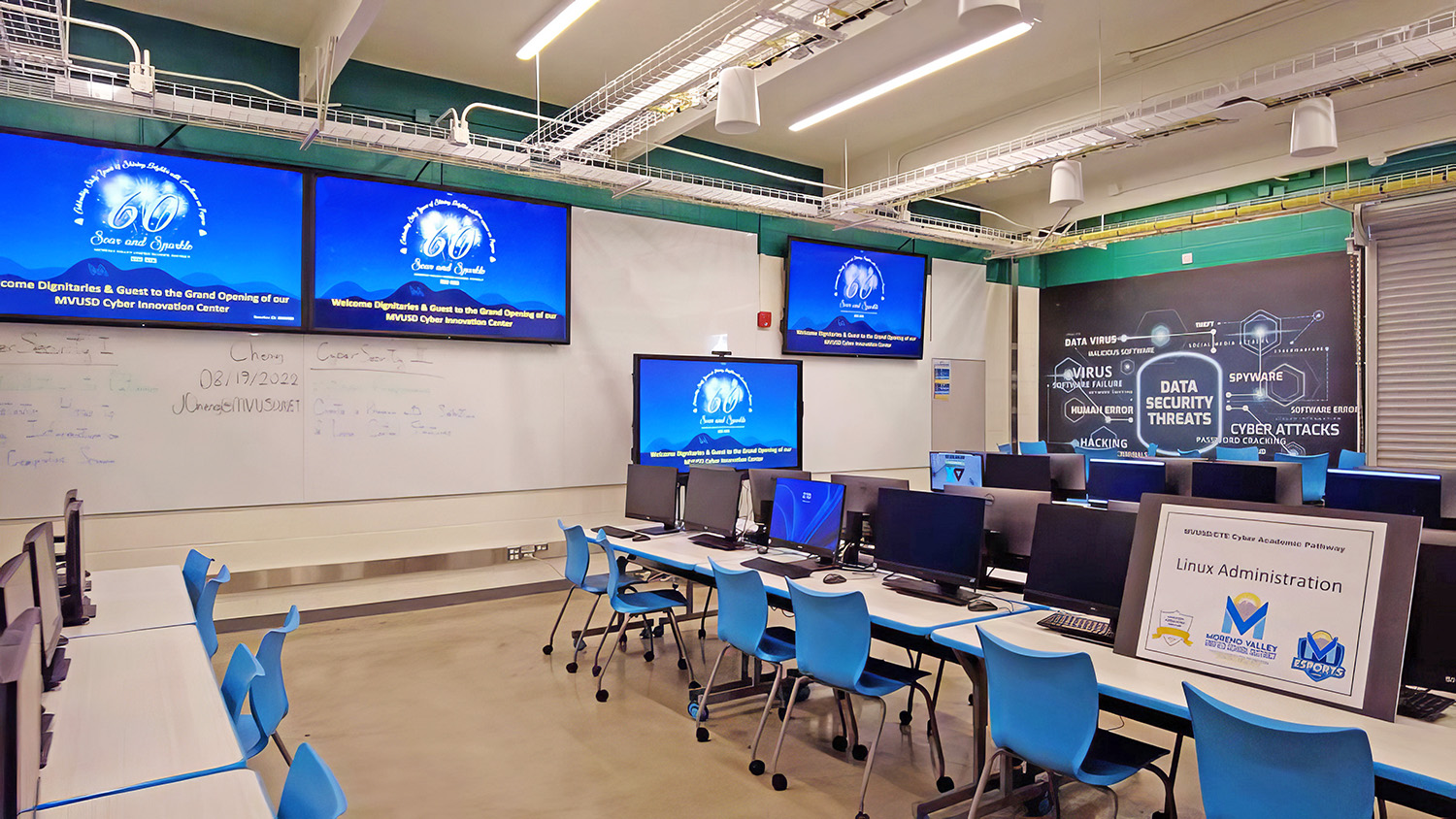

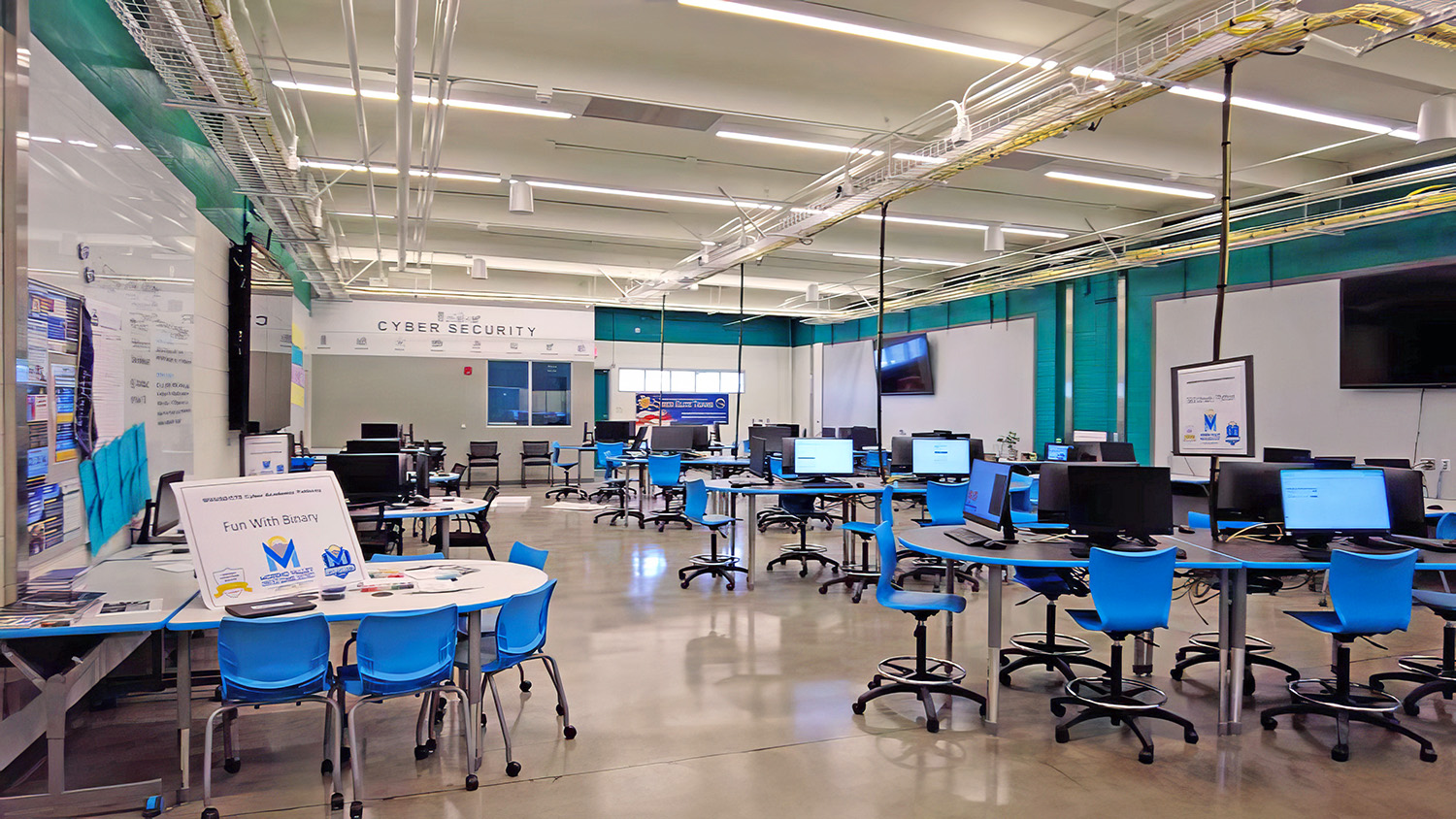

网络教室配备 48 个计算机工作站 (6 个为一排)，4 台 84" 平板显示器，和 8 只 SF 26PT SoundField 悬垂式扬声器。教室还设有指导会议室，每间会议室标配 75" 平板显示器，用于协作交流。

网络教室的 AV 系统部署与电竞实验室基本相同。因工作站和显示器的增加，需要更多的 HDMI 切换器和 NAV Pro AVoIP 端点。这正是 NAV 系统的“用武之地”，只需添加编/解码器，即可轻松实现系统扩展。这里的用户也通过 iPad 上的 TouchLink GUI 界面来控制视音频系统。室内的 SF 26PT SoundField 悬垂式扬声器则由与电竞实验室共用的 DSP 音频系统和 XPA Ultra 功放来驱动。网络安全教室的 DTP 墙面板也用于移动式教学工作站内容与 AVoIP 网络的对接，将课件内容共享至楼内其他显示器。

网络创新实验室

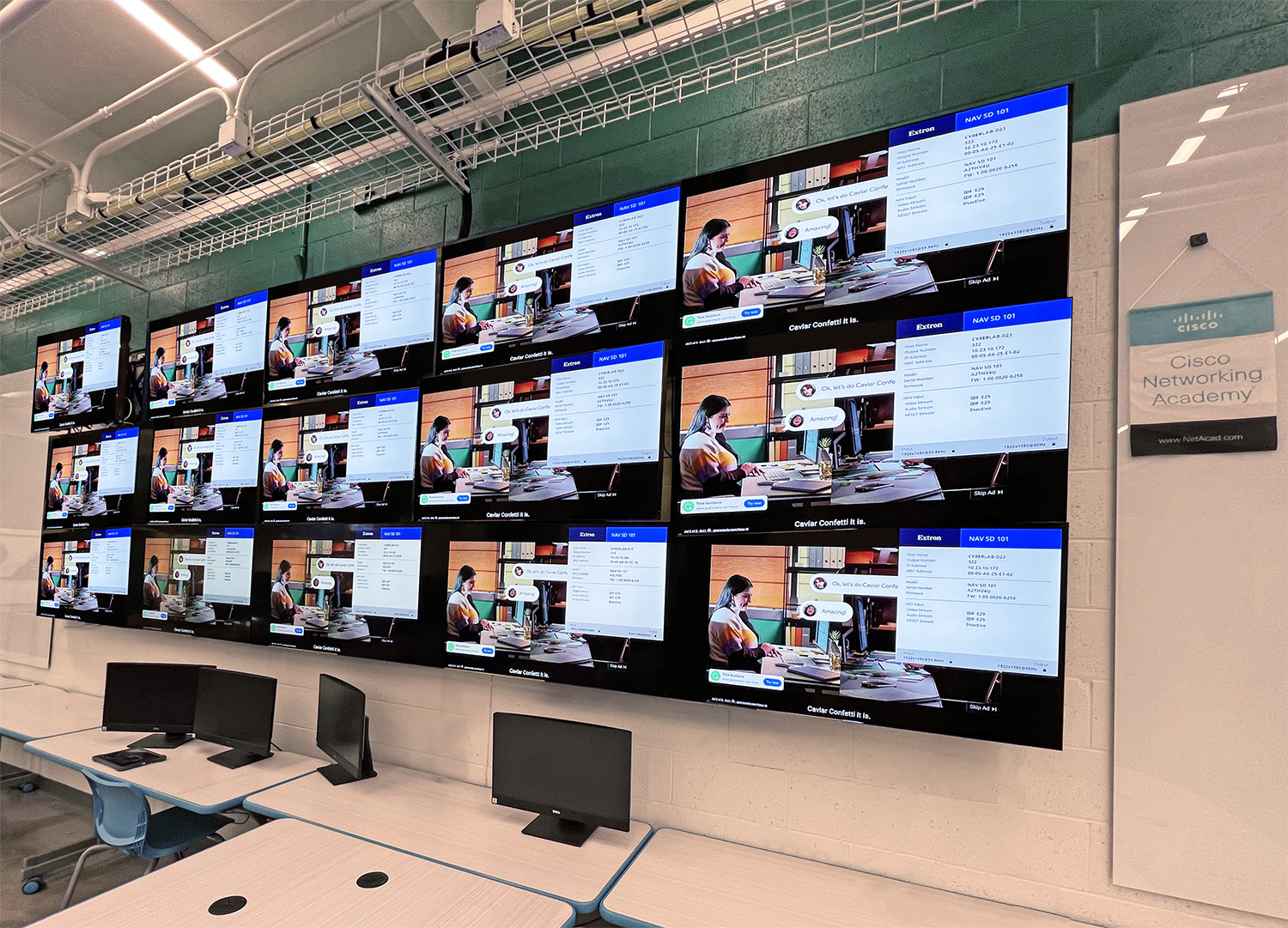

网络创新实验室配备 24 个计算机工作站，6 个为一组分布在桌子两侧。主显示设备为 5x3 拼接墙，由 49" 平板显示器拼接而成。与该实验室相邻的是一间技术培训室。

网络创新实验室的 AV 系统部署与上述空间都相似。NAV WindoWall^® 技术使其 AVoIP 网络可支持拼接墙，通过 15 台 NAV 图像解析度转换解码器为 15 台平板显示器提供信号源。4 只天花板悬垂式扬声器由 IDF 设备间单独的功率放大器为其提供驱动。DTP 墙面板为移动式教学工作站的内容提供 AVoIP 网络连接。

旁边的技术培训室部署有桌面型演示设备，同学们可自主练习以获得实操经验。演示设备因课程而异，但 NAV 编/解码器及 ShareLink Pro 均配备到位。

大堂

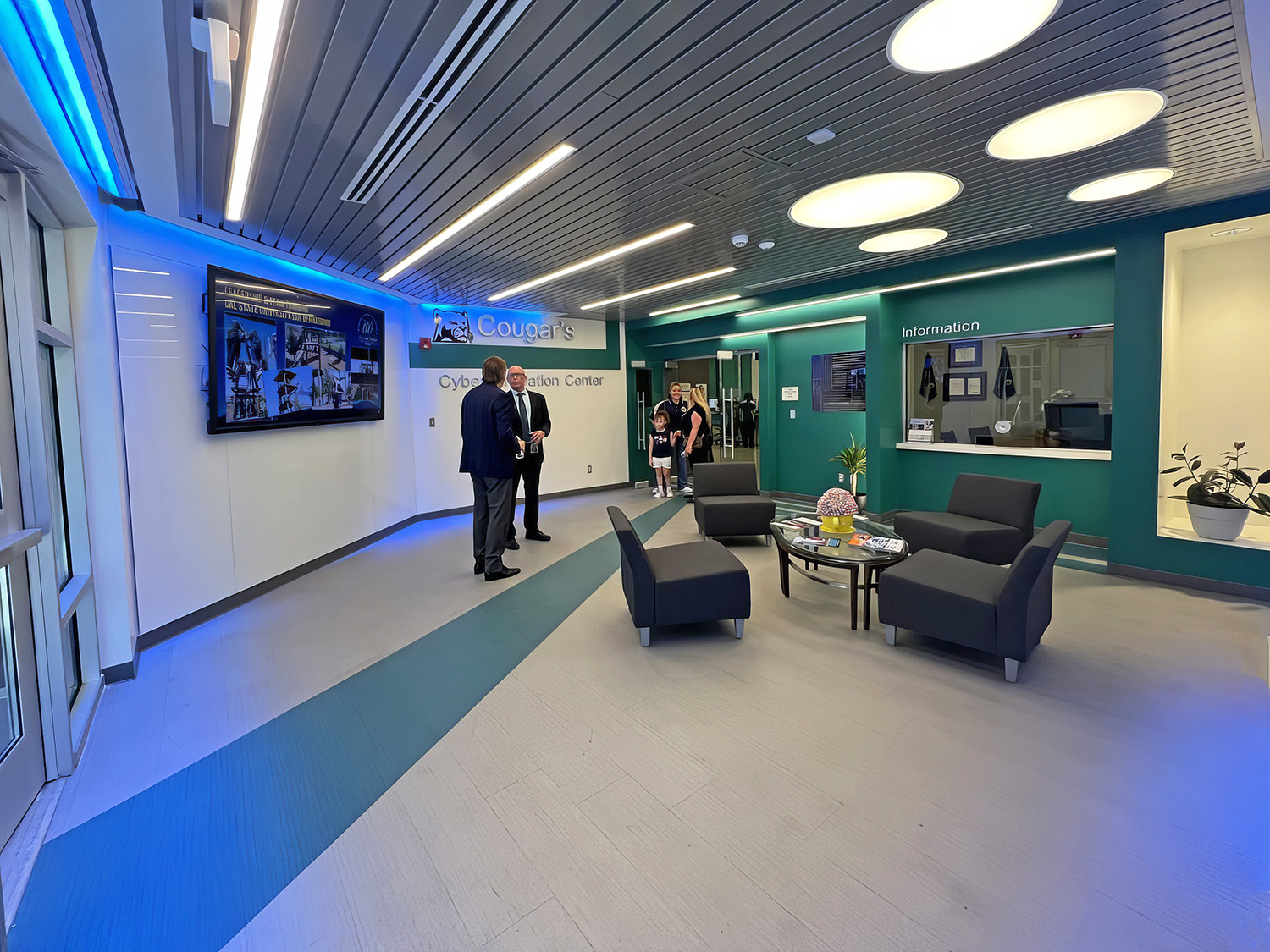

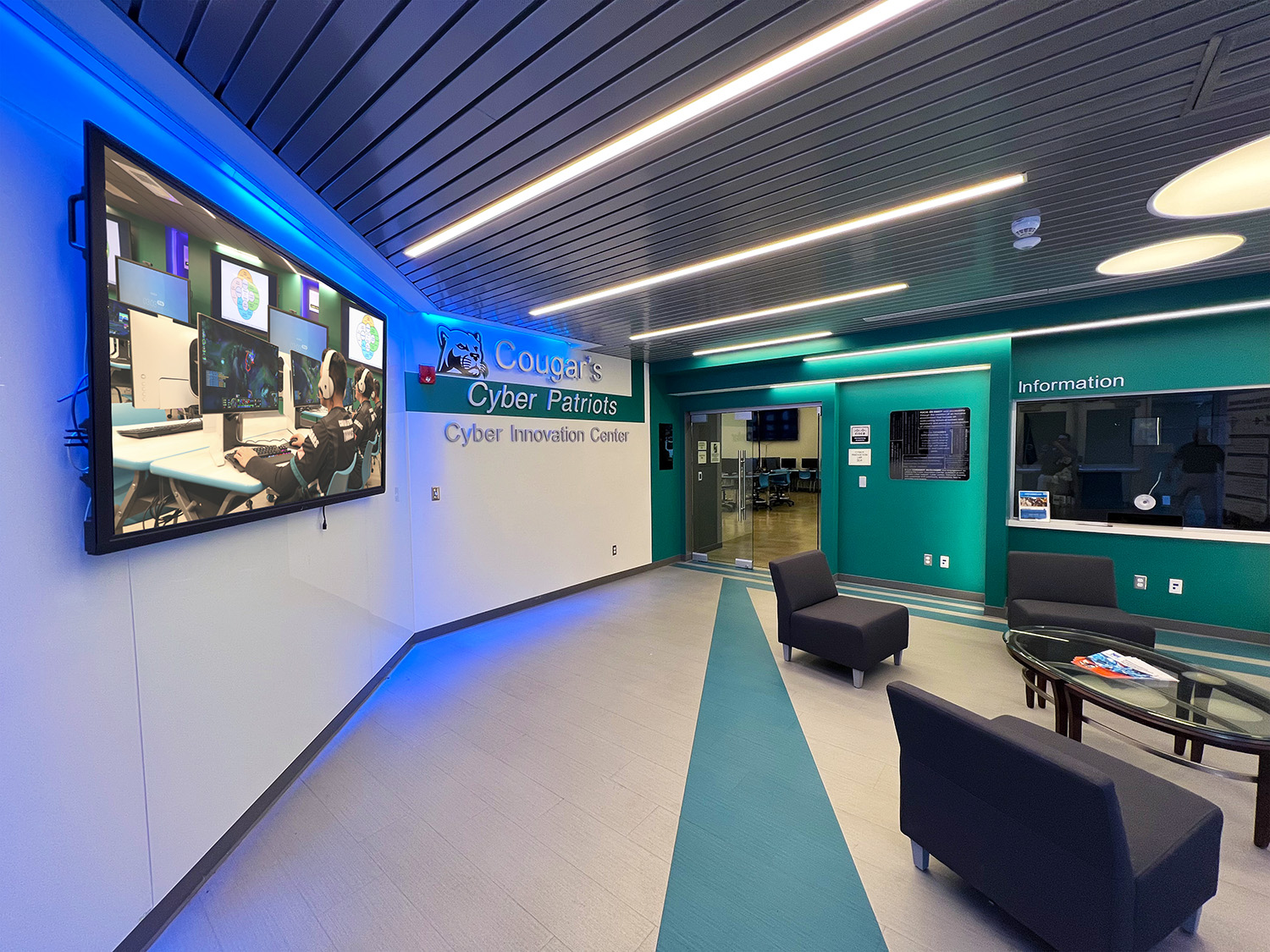

大堂设有主任办公室，也是学生及访客的接待处。82" 显示器循环播放的日程安排，以及来自以上不同空间的内容和电竞画面，均来自 AVoIP 网络。

IDF 设备间

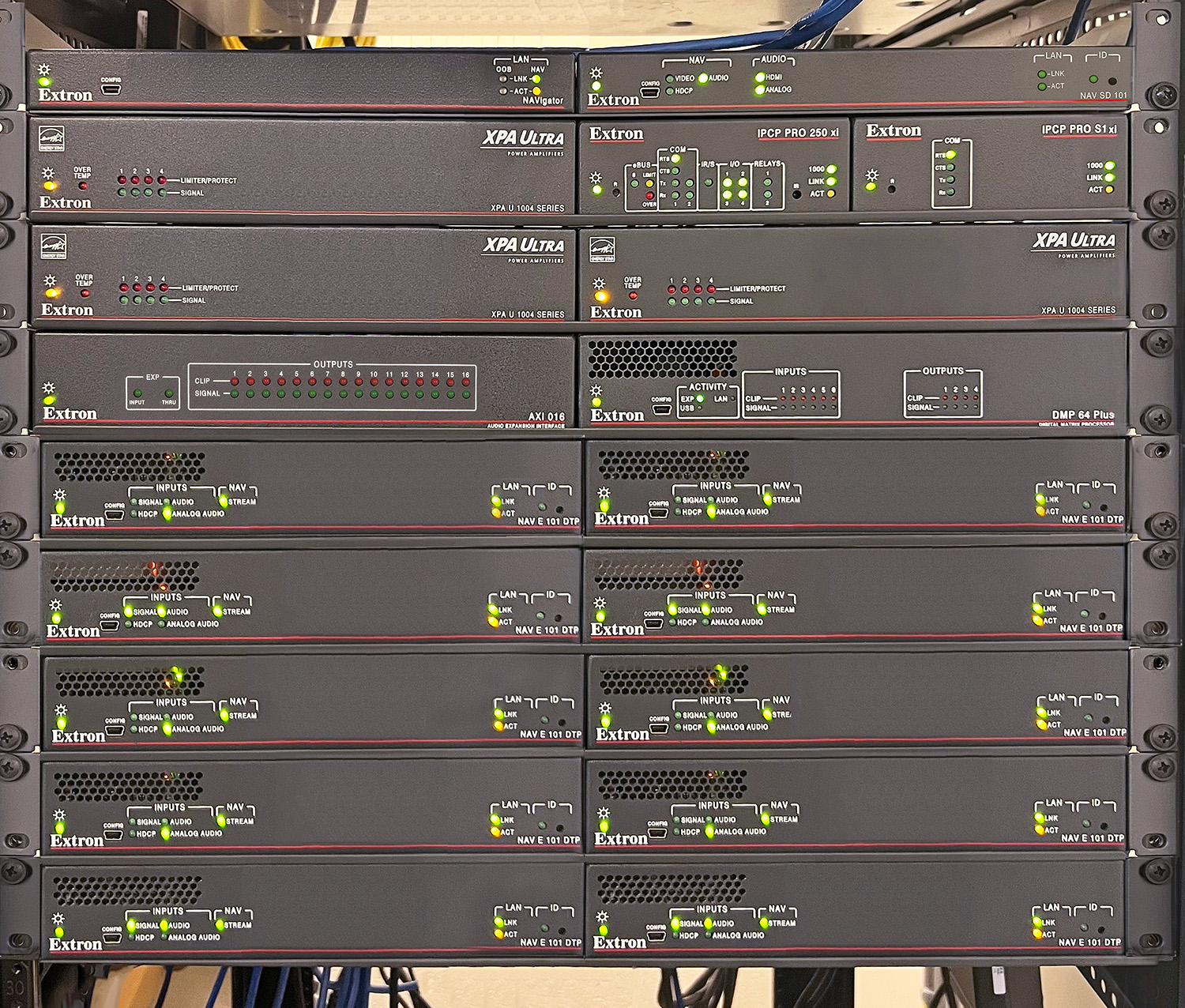

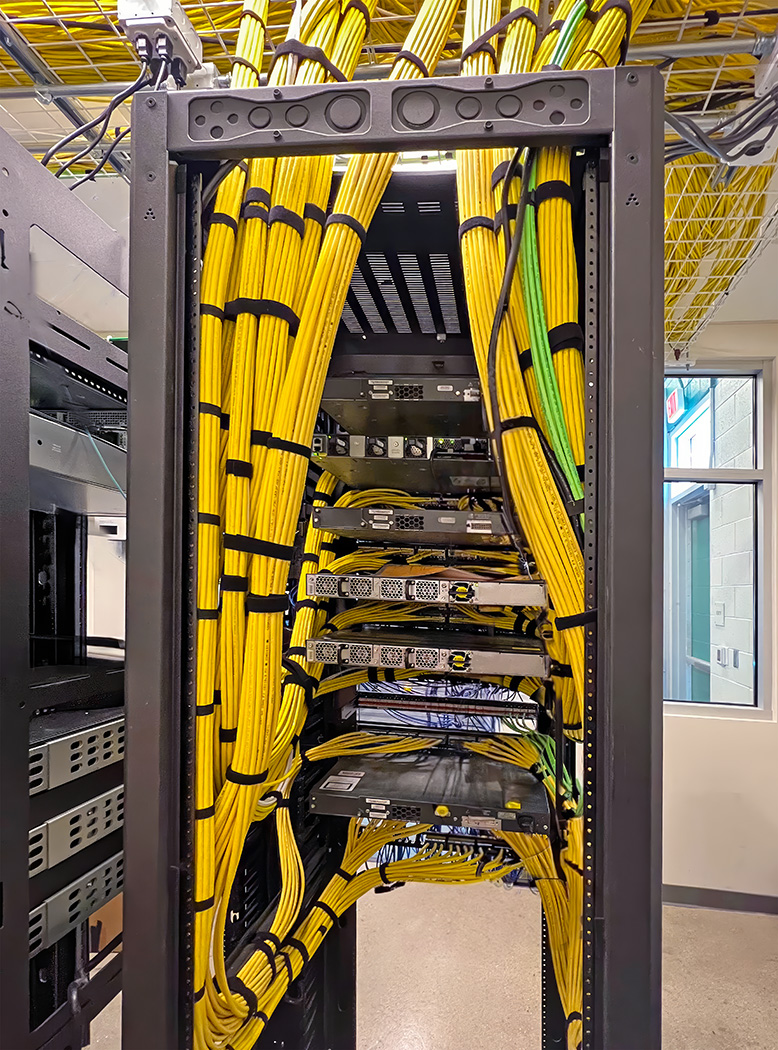

设备间安装有网络交换机、NAV 设备、音频放大器和 AV 系统控制等设备。

AV 系统控制

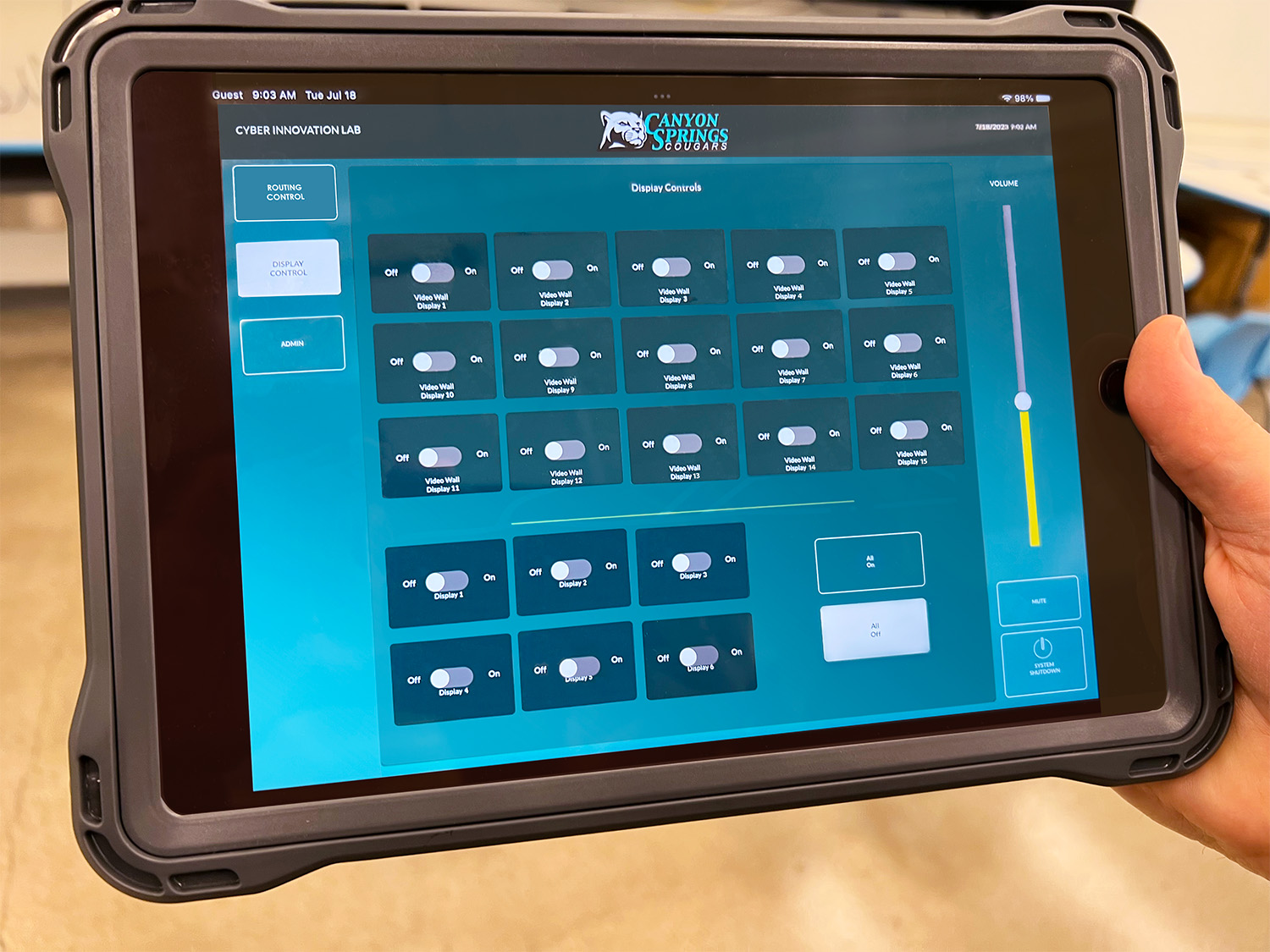

两台控制处理器负责执行用户从 TouchLink 触摸屏或 iPad 发出的系统控制指令。NAVigator 系统管理器可配置、管理和控制 NAV 各端点。

学生进入 IDF 设备间

学生可在 IT 技术人员的监督下进入设备间，参与网络维护工作， 获得宝贵的实习经验。

AV 系统为我们社区外展计划的访客和参与者提供了更高品质的体验，令大家印象深刻。

成果反馈

来自 4 所初中及 3 高中的超过 700 名同学纷纷报名参加了网络安全预科课程。作为该课程教学的主场，网络创新中心可用于日常教学，也可举办电竞及国家青少年网络安全竞赛，还可为社区小型企业、退伍军人及其他群众提供网络安全培训。

MVUSD 是参与 CompTIA 学院合作伙伴计划的成员之一，其主要负责为学校招聘及培训 IT 专业的学生，并帮助其获得职业认证。曾就读网络学院预科课程的校友，如今多数受聘于 Crowdstrike、谷歌、雅虎等公司，及美国太空部队的软件安全和 IT 等高薪职位。

因 MVUSD 有资格获得联邦 “Title I” 教育计划的支持，该计划旨在帮助低收入学生，所以这些学生的成功尤其令人印象深刻。除此之外，Donna Woods、Ana Velazquez 和 Mary Baez 老师也提到：“成功并不局限于‘学霸’。参与我们网络职业预科课程的学生有些来自特殊教育机构，或非英语区。当你看到他们一起工作时，会为之惊叹。每个来到这里的孩子都是受欢迎的，无论其学识或财富背景，均有机会参与网络教学中心各类课程的学习。”

Extron 以其业界领先的切换、分配、控制及音频产品为该项目的成功做出了极大的贡献。这些产品在网络创新中心的 AV 系统中发挥着核心作用。

在系统设计初期，Extron 积极与我校讲师展开合作，了解各学科具体的用途和所需应用环境。系统定制完成后，他们分别在安装过程中期和后期为我们提供了技术培训和支持。在讲师对系统进行测试和验收阶段，他们的跟踪服务堪称行业典范。

Extron 特色产品

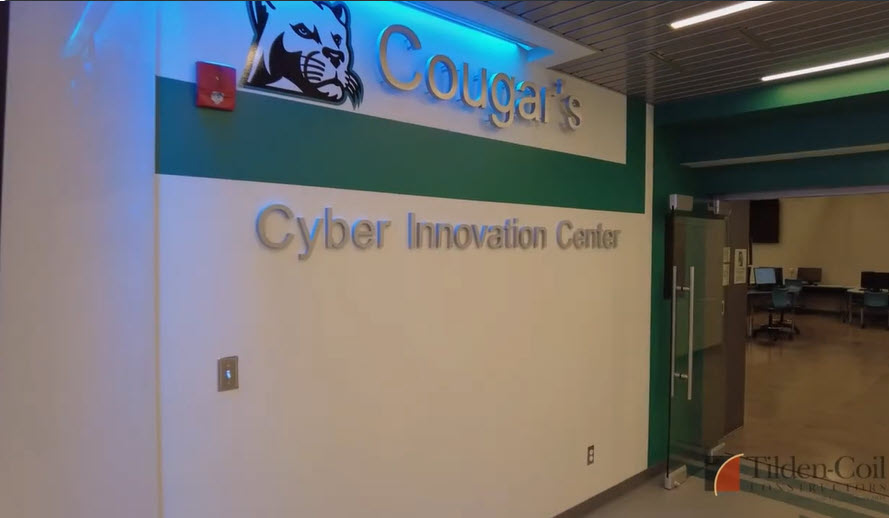

网络创新中心视频链接
