Extron AV 解决方案为华盛顿大学续写古老与现代遥相辉映的传奇

华盛顿大学 (UW) Tacoma 分校是美国城市服务大学联盟的成员之一。该联盟由 24 个州的 42 所致力于服务当地城市的公立研究型大学组成。学校下设 60 个本科专业和 15 个研究生院，涉及教育学、工程学、商学、护理学、社会学、犯罪司法学及城市发展研究等领域。

这座占地 46 英亩的校区坐落在拥有百年历史的建筑群中，眺望着 Tacoma 港和 Rainier 山。古老的砖砌仓库经过精心改造，在保留其历史意义的基础上“变身”为现代化教学空间。当然，校内也有新建的教学楼，如：Milgard Hall。Tacoma 校区的成功开发让 Tacoma 市区重新焕发生机。数十年来，首次有零售商铺、博物馆和餐厅开到这里，令当地客流量得到极大地提升，原本冷清的社区如今变成了活力满满的大学城。

校内设有超过 115 个学习空间，它们均部署有 Extron AV 系统，可有效促进校区 7 大学院之间的跨学科交流合作活动。

我在这里工作的整整 18 年里，我们一直是 Extron 的忠实用户。当年入职时，学校正在安装 MLS 406 切换器和按键面板。DTP、XTP 矩阵切换器以及 TouchLink Pro 触摸屏一经问世，我们就立即将其引入我们的系统。从那时起，我们就与 Extron 建立了稳固而长期的合作关系，直至今天的 Milgard Hall。

项目挑战

AV 技术让百年历史建筑
“变身”现代化教学空间

早在 1997 年 Tacoma 校区正式开放时，时任 UW 分校项目总监的 Joe Brawley 就提到：“我们所做的是在 19 世纪的仓库内演绎 21 世纪的学术空间。” 6 座半废弃的古建筑内屯满了锈迹斑斑的二战时期吉普车零件，还有数百只鸽子的家。这些需要被全部清空，接着完成抗震升级，以及为 21 世纪全新技术安排布线。

我们的目标是让所有教学空间保持 100% 的高效性。可靠且方便内部人员自行安装及维护的 AV 设备自然是完成这项任务的首选。通过采用 Extron 标准化的解决方案，用户及维护人员都能够熟练驾驭 AV 设备。这样可确保所有人都获得满意的操作体验， 也有助于我们精简备件库存。不仅节约了时间和资金成本，而且皆大欢喜。

解决方案

事实上，在 Tacoma 分校，Extron 设备几乎无处不在。这是校方 18 年来有条不紊地落实 Extron 标准化方案部署所取得的成果。计算机维护技术员 Joe Kapler 曾在 1997 年为 Tacoma 校区安装 CRT 电视和 VCR (当时最先进的 AV 教辅设备)， 他能够更好地阐述 UW Tacoma 为何及如何“变身”为 Extron 式校园。他提到，“教室 AV 系统的日渐繁复，给用户日常操作带来极大的挑战，他们需同时操作多台遥控器，还要单独进行视频和音频的切换。”

当 Extron 推出 MediaLink^® 可配置控制器时，Kapler 发现原来通过几个按键就能够大大简化用户操作，立刻决定将其集成至教室系统。用户对此感到非常满意。随着教学系统的日渐庞大及复杂，为保持简单直观的用户体验，Tacoma 教室的 AV 系统引入了 IP Link^® 控制处理器和 TouchLink^® Pro 触摸屏。之后，他们又增加了可为天花板麦克风提供驱动的 Extron 音频 DSP，和集所有 AV 功能 (切换、图像解析度转换、音频处理、放大及控制) 于一体的演示切换器。切换器将所有功能都整合在一个紧凑的机箱内，可轻松被安装至标准的 AV 机柜内。

UW Tacoma 与 Extron 长久的合作历史是校方 AV 团队为 Milgard Hall 再次指定 Extron AV 切换、分配、控制及音频设备的关键因素。楼内 AV 系统的设计和安装由西雅图当地的 McKinstry 公司负责。该公司主营业务包括电气、数据、音视频、火警及门禁等系统的设计建造。

Milgard Hall 在正确的时间被提上日程。我们将先前为 Tacoma 校区的历史建筑升级 AV 系统时所积累的知识和经验成功应用到了这一全新教学楼的系统设计部署中。现代化的 Extron AV 系统提供了优质协作功能，这正是这座独特而美丽的大楼的建造目的之一。其成果令我们感到无比惊艳。

全新 Milgard Hall 将现代化的 AV 系统与建筑设计融为一体

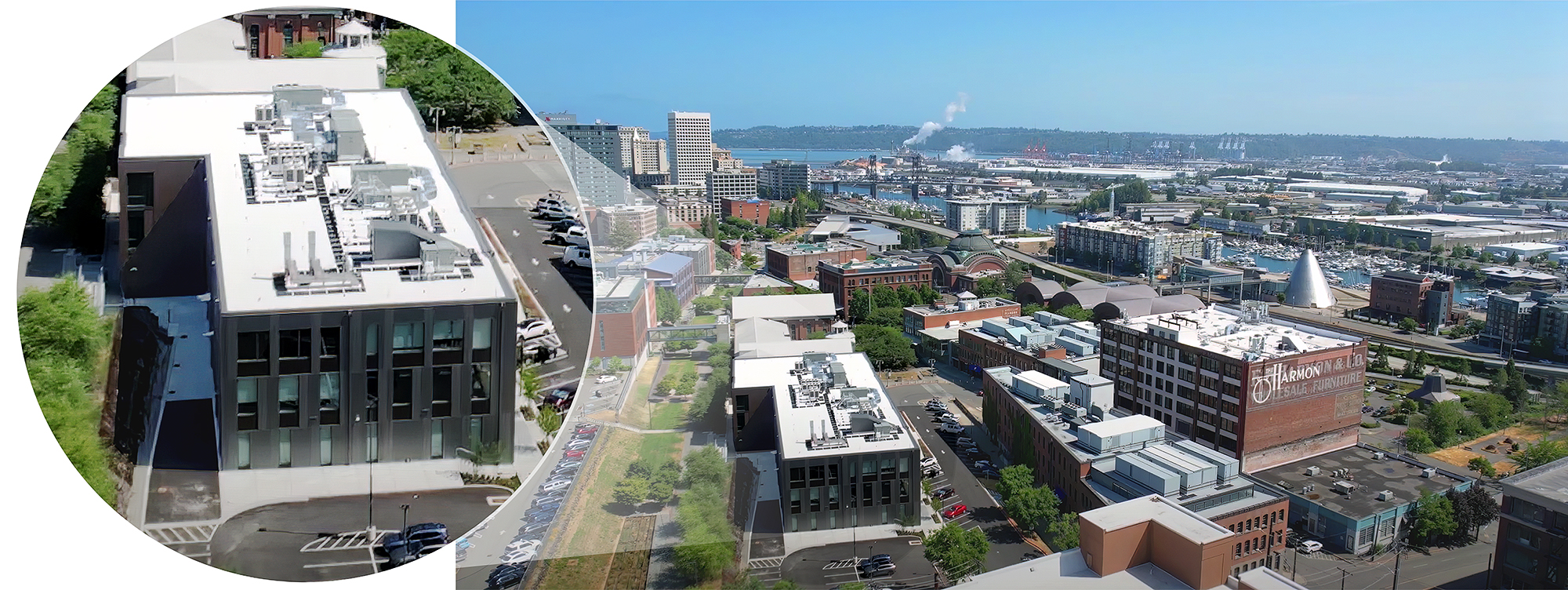

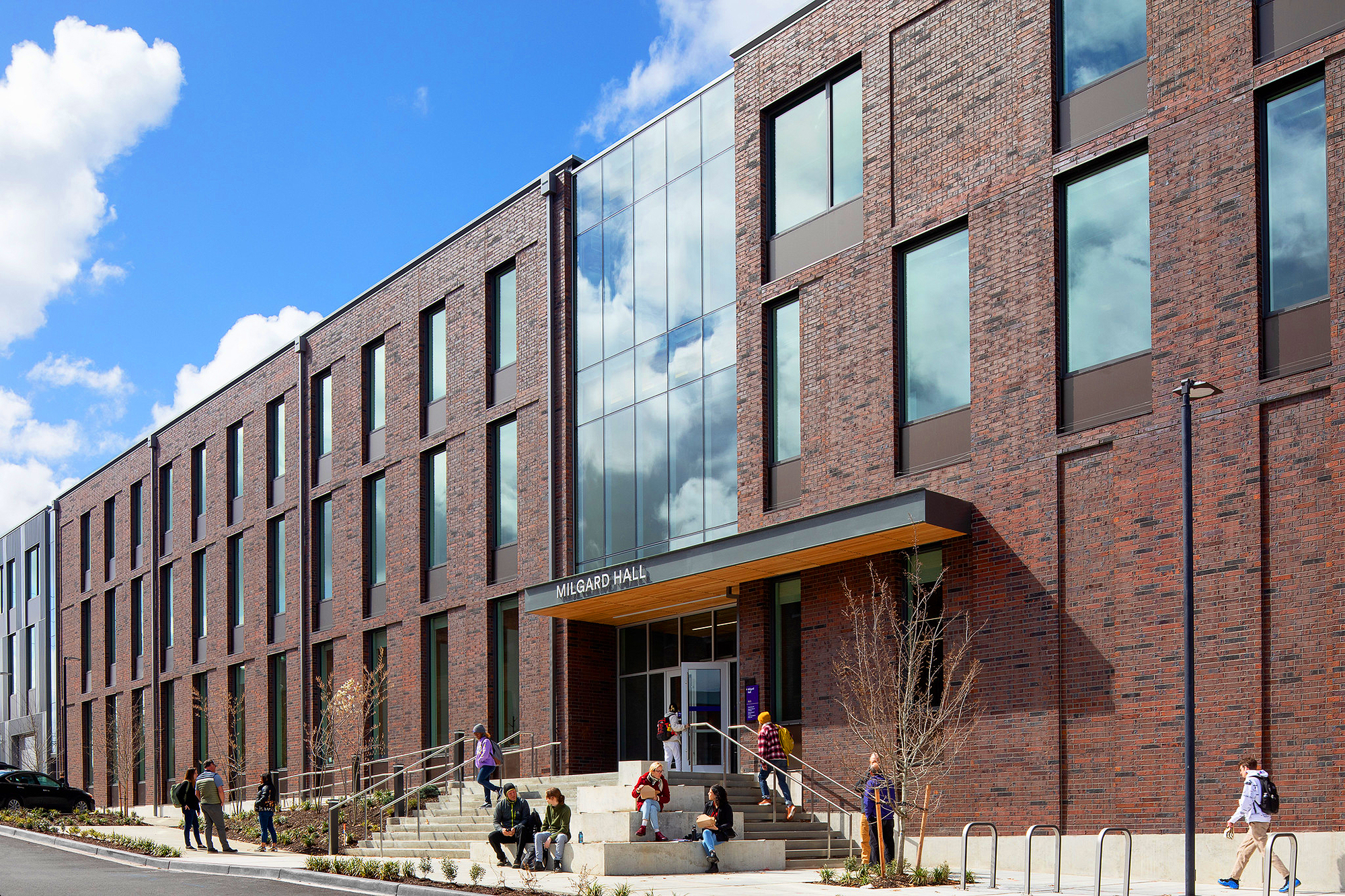

采用现代风设计的 Milgard Hall 占地 5.5 万平方英尺，共三层，包含商学院、工程与技术学院实验室、全球创新与设计实验室以及高影响力教学实践 (HIP) 研讨空间。它们主要被部署为公共教室、计算机实验室和共享协作空间， 为不同学院之间的跨学科交流乃至面向 Tacoma 社区更广阔的交流互动创造了条件。视音频设施实现全覆盖。

HIP 研讨空间

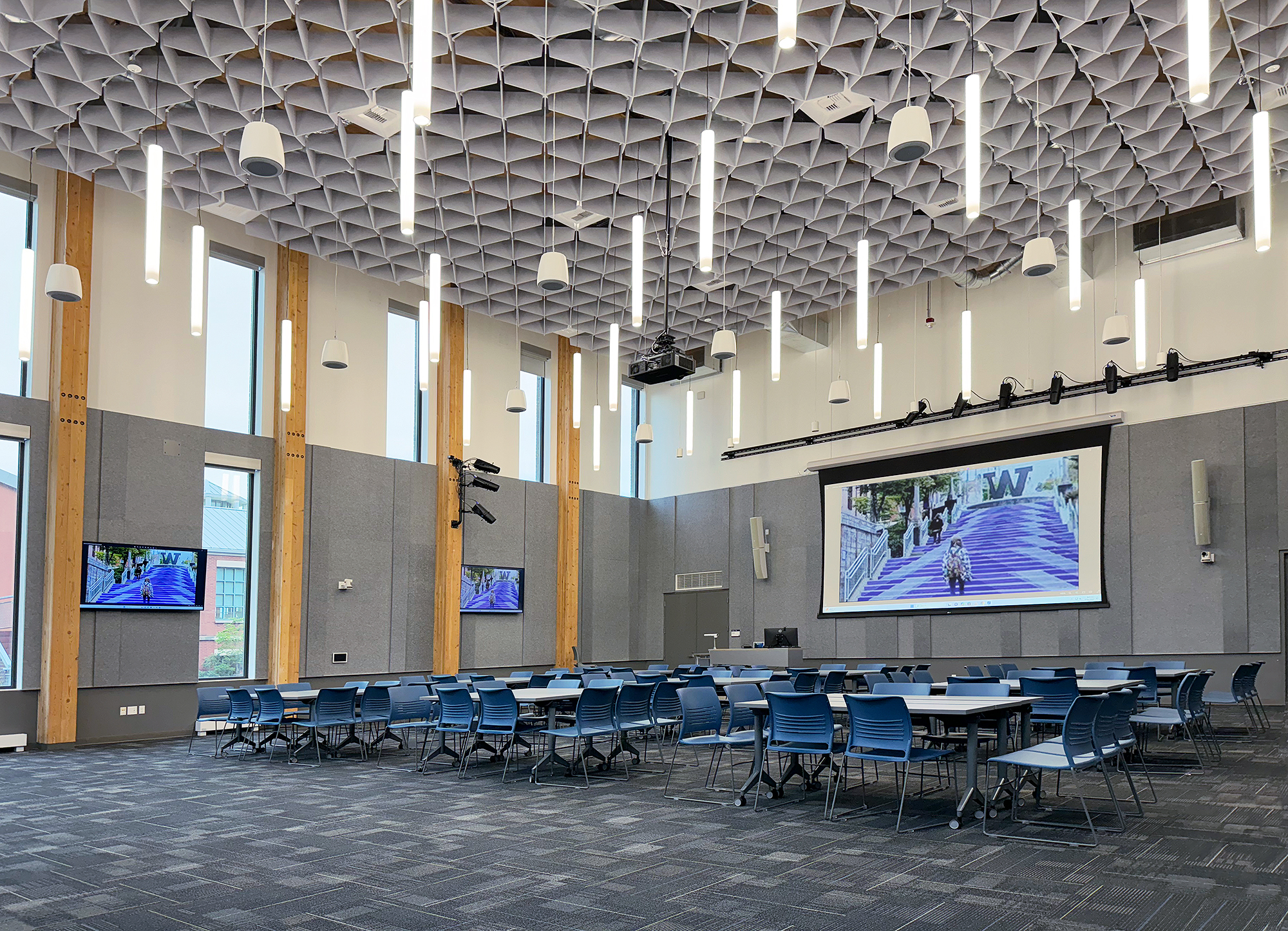

HIP 研讨空间正前方配备 220" 主投影幕，两侧墙面各有 2 台 85” 辅助显示器。三面墙的 PTZ 摄像机可多角度采集室内画面。专业级音响系统采用无线麦克风和墙面型音柱阵列扬声器。空间内配备多个可外接 HDMI 和 SDI 视频及音频信号源的连接面板。

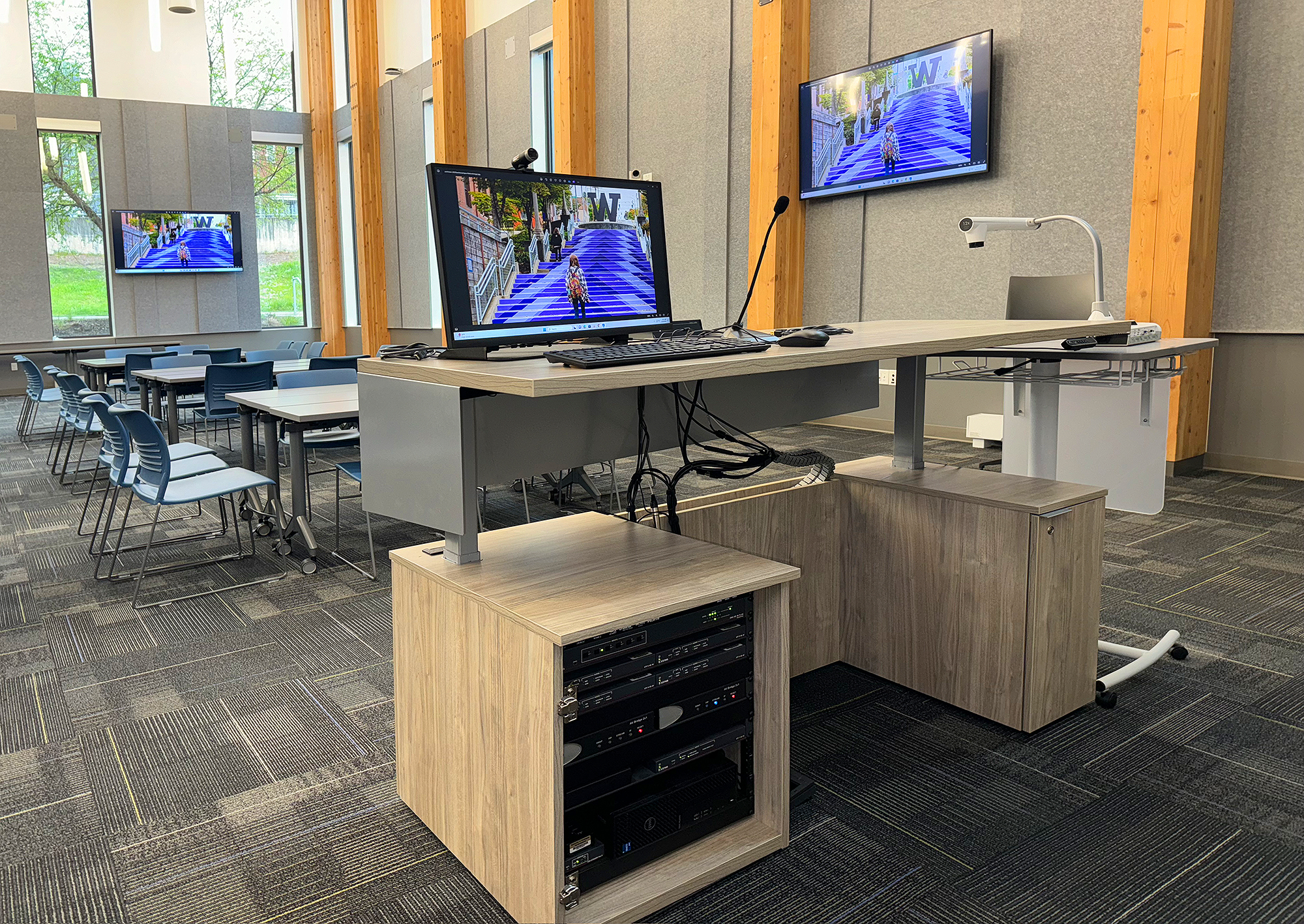

HIP 讲台 HIP 讲台安装有 6 路输入切换器 SW6 HD 4K PLUS，可从多路信号源 (PC、访客笔记本电脑、实物展台、无线视频接收器、蓝光播放器、鹅颈麦克风和鹅颈网络摄像头等) 之间选择演示内容。桌面的 Cable Cubby^® 接线盒可外接其他信号源设备。XTP^® 发送器和接收器为讲台和控制间主机柜的设备之间提供双向信号互联。

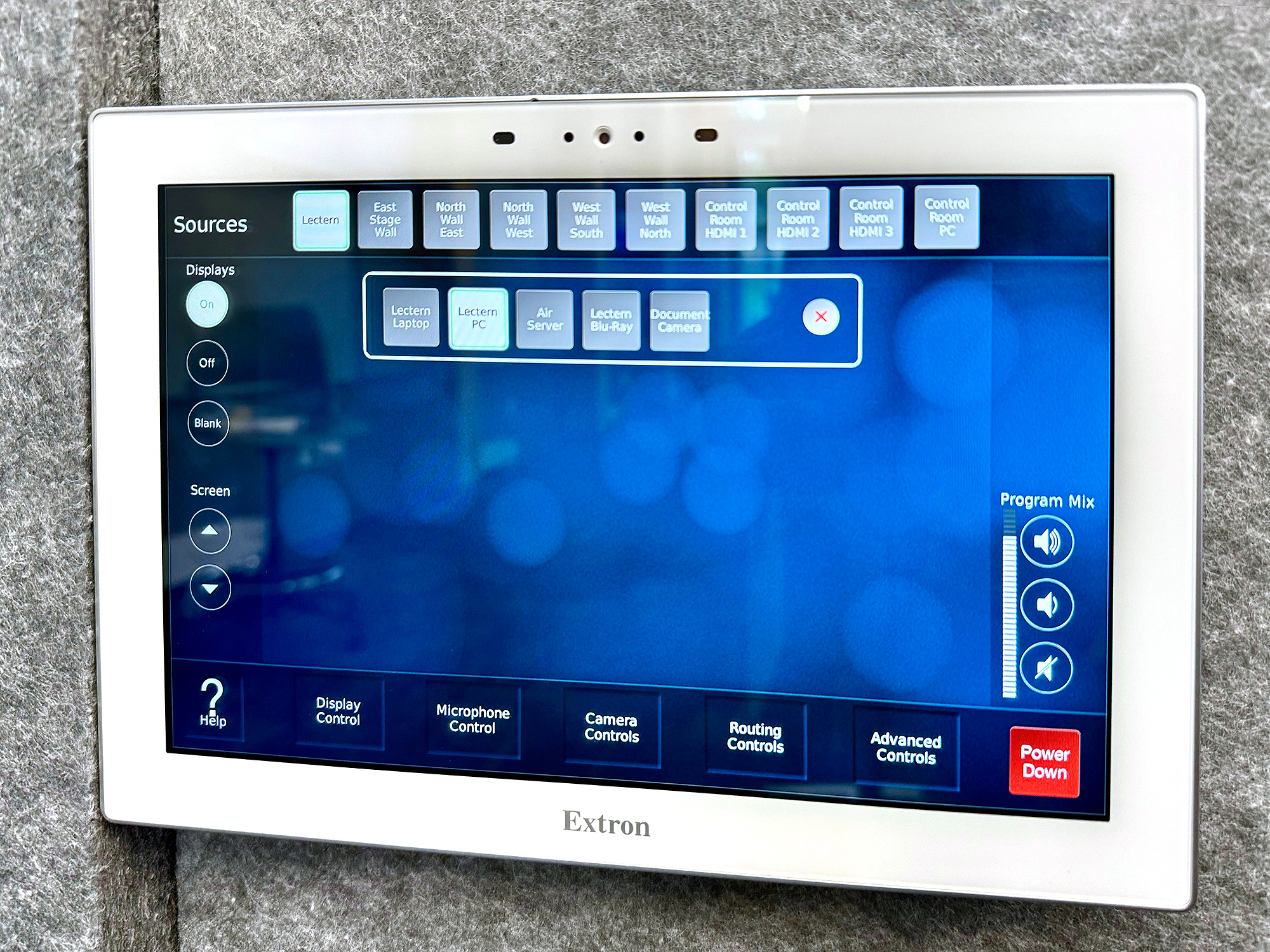

HIP 控制室 HIP 控制室位于空间后方的隔间。大型活动期间，技术总监可通过桌面的 15" TouchLink^® Pro 进行 AV 系统操作，其用户界面与舞台东侧墙面的 10" 触摸屏 相同。他们也可使用鼠标和键盘与 PC 进行交互式操作，选择 AV 信号内容。上方的 55" 显示器可为其提供预监功能。

操作台后方机柜内的 XTP II CrossPoint^® 3200 集成多张输入/输出板，可接收来自讲台及场内所有外接的 XTP、SDI、HDMI 和 Dante AV 信号。机柜还配备 IP Link^® Pro 控制处理器和可采集 AV 信号及演示内容用于录播和直播的 SMP 352 流媒体处理器等设备。

Dante 音频 DSP 处理器可对音频进行个性化处理，以实现最佳清晰度。音频放大器可为室内多台扬声器提供音频放大。

301 和 311 教室

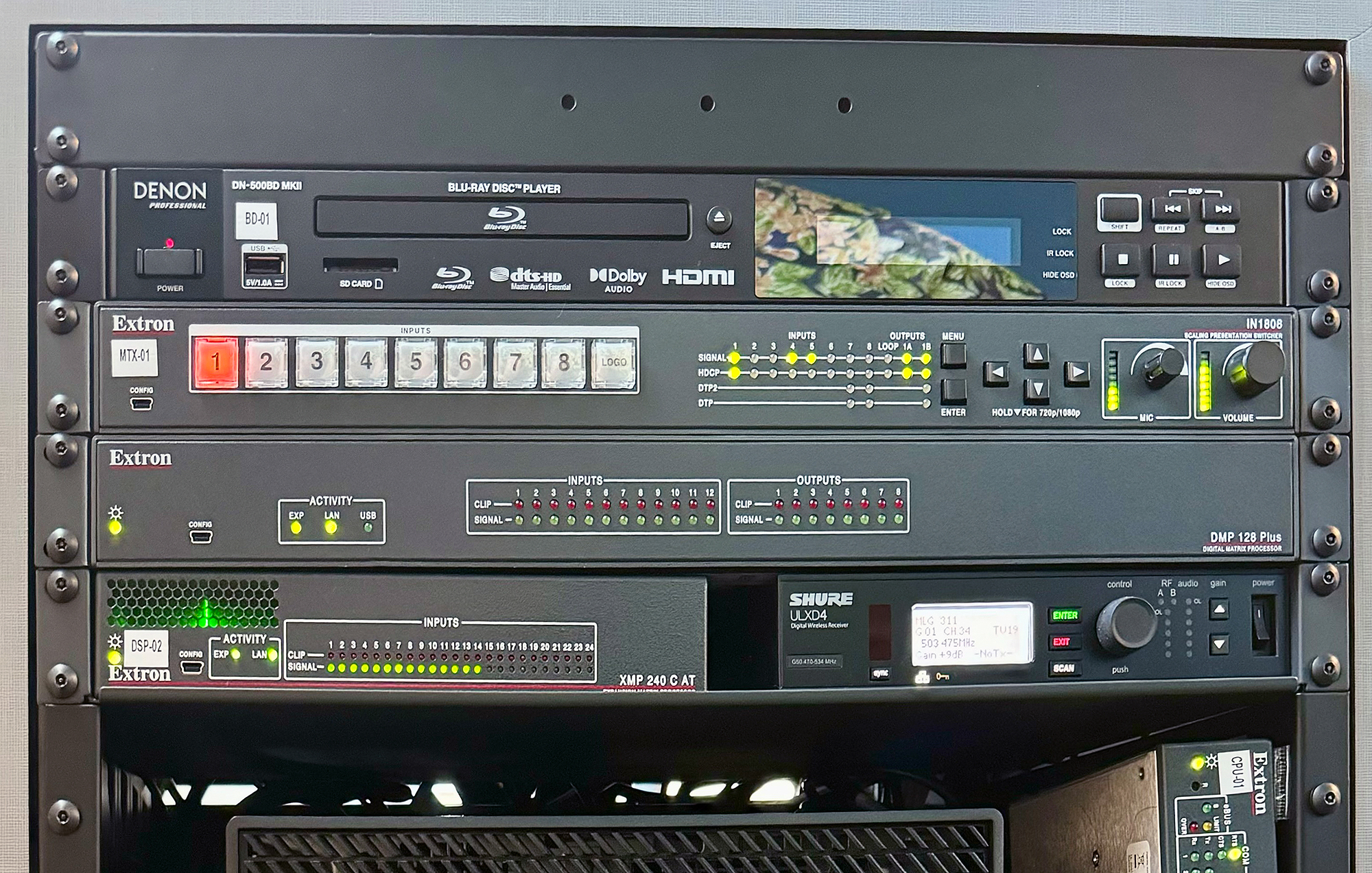

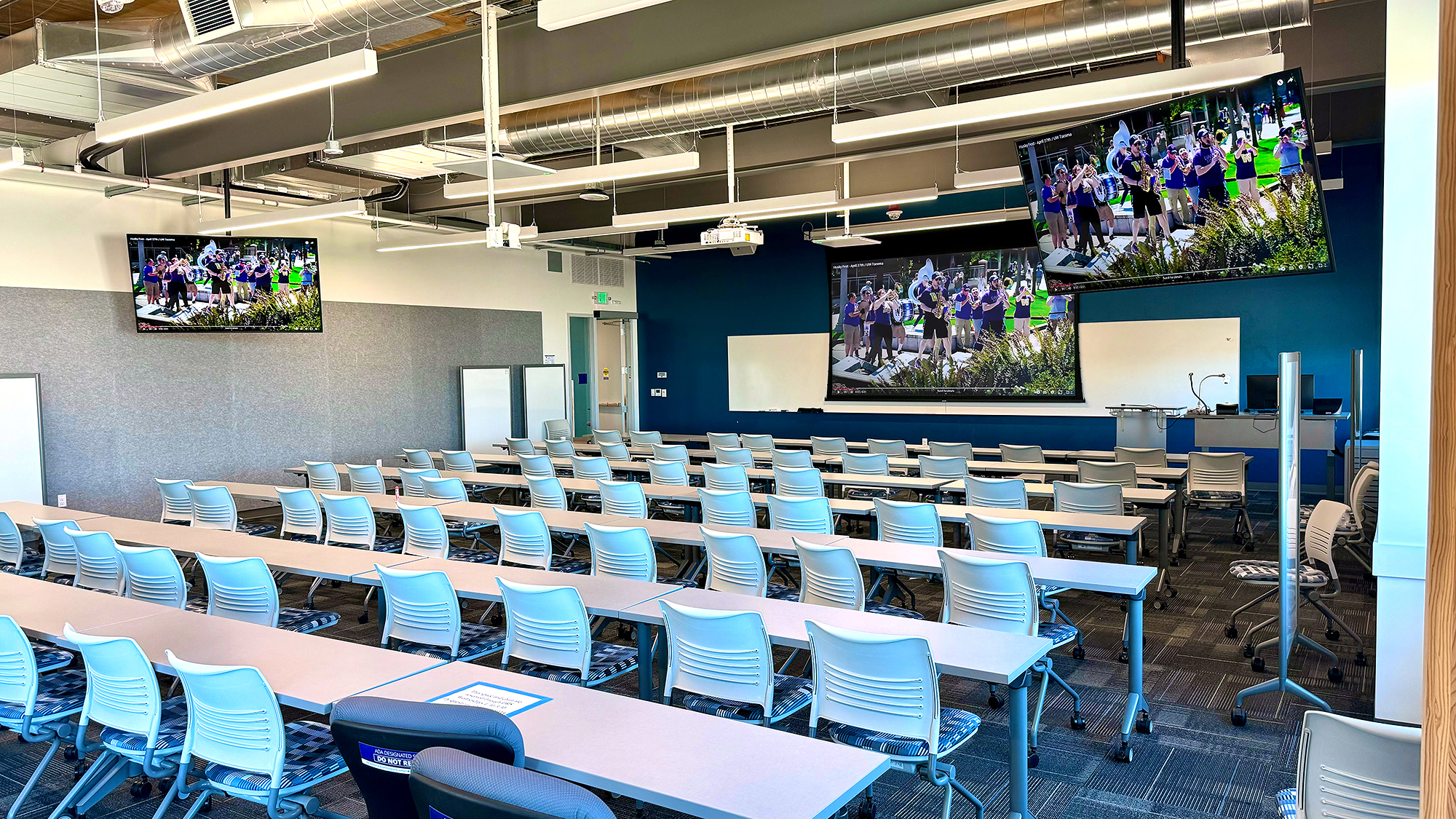

它们是楼内空间最大的教室，每间可容纳学生 80 人。两者采用相同的 AV 系统，均以 8 路输入演示切换器 IN1808 和 12x8 音频 DSP 处理器 DMP 128 Plus (支持 AEC、VoIP 和 Dante) 为核心设备进行部署，并通过 Dante 音频 DSP 矩阵处理器 XMP 240 将音频处理能力扩展至 36 通道。

两空间均配备 1 台激光投影机和 2 台 75" 显示器，且均由演示切换器通过 DTP^® 连接输出视频内容。DMP 128 Plus 可为墙面的 2 只扬声器提供驱动，以保障清晰的音质。

这里可支持的视频信号源包括：教师 PC、蓝光播放器、实物展台、讲台网络摄像头、天花板吊装 PTZ 摄像机、无线视频接收器和辅助 HDMI 输入面板。音频信号源包括：2 支无线麦克风、2 套天花板定向阵列麦克风以及通过辅助连接面板接入的麦克风或线路音频信号源。此类连接面板可提供 HDMI 和以太网口，AC 便捷插座以及 USB 充电端口。

AV 系统可由 IPCP Pro 250 xi 控制处理器进行集中控制，讲台的 10" TLP 触摸屏可带给用户高效便捷的操作体验。

实验室

三层楼均设有实验室。对于学习建筑工程的学生，一楼为其配备混凝土实验室和燃烧实验室。二楼有岩土技术/土壤力学实验室和水文学实验室。工程专业的学生可在二楼的生物力学和机器人实验室做实验。三楼的环境/空气质量实验室则供环境科学专业的学生使用。室内为 AV 系统配备移动式机柜。

这里的 AV 系统以内置音频 DSP 和控制处理器的 8x4 DTP® CrossPoint 图像解析度转换矩阵切换器为核心进行部署。切换器可接收来自：PC、实物展台、无线麦克风接收器、无线视频接收器、蓝光播放器及网络摄像头的信号内容。以上信号源设备全部被安装在移动机柜内。墙面的 PTZ 摄像机也可将采集的视频内容输出至切换器。DTP 连接可为机柜设备和两台 75" 墙面显示器之间提供信号互联。与此同时，机柜内的音频放大器可为墙面的扬声器提供音频放大， 网络交换机可用于对接楼内局域网。另有 1 台 10" 触摸屏为工作人员提供直观便捷的操作界面。

我们的教学 AV 系统设计旨在满足用户需求。它们可接收并处理来自讲台 PC、访客笔记本电脑、蓝光播放器、实物展台、天花板麦克风乃至无线共享设备的各种信号源。如今，使用 Panopto 进行课堂录制，以及通过 Zoom 等 UC 应用程序开展远程教学已成为常态。我们花了一整个夏天的时间按照这些标准对旧建筑和教室进行改造。且现在，我们仍坚持每年升级 2 到 3 个学习空间的 AV 系统。

分组讨论室

三楼的 6 间分组讨论室可用于小型、协作及视频会议。此类空间采用简单易用的 AV 系统。

室内正前方安装有 65" 平板显示器。显示器下方的 Extron SB 33A Soundbar 可直接为显示器音频提供扩声。显示器旁边的 PC 可 通过 DisplayPort 与显示器直连。内置于 Soundbar，并通过 USB 与 PC 连接的网络摄像头可用于视频会议。 PC 上运行的 Zoom 或 Teams 等 UC 会议软件可支持远程会议。

PC 可为显示器提供来自其内存或校内局域网的 AV 信号内容。与此同时，显示器的 HDMI 端口亦可接收外接的访客笔记本电脑及无线视频接收器的内容，使得室内用户可通过有线或无线的方式共享其视音频内容。

所有 AV 设备均可手动一键开启/关闭，而通过显示器 HDMI 输入选择控制，可实现 PC 和笔记本电脑之间的信号切换。

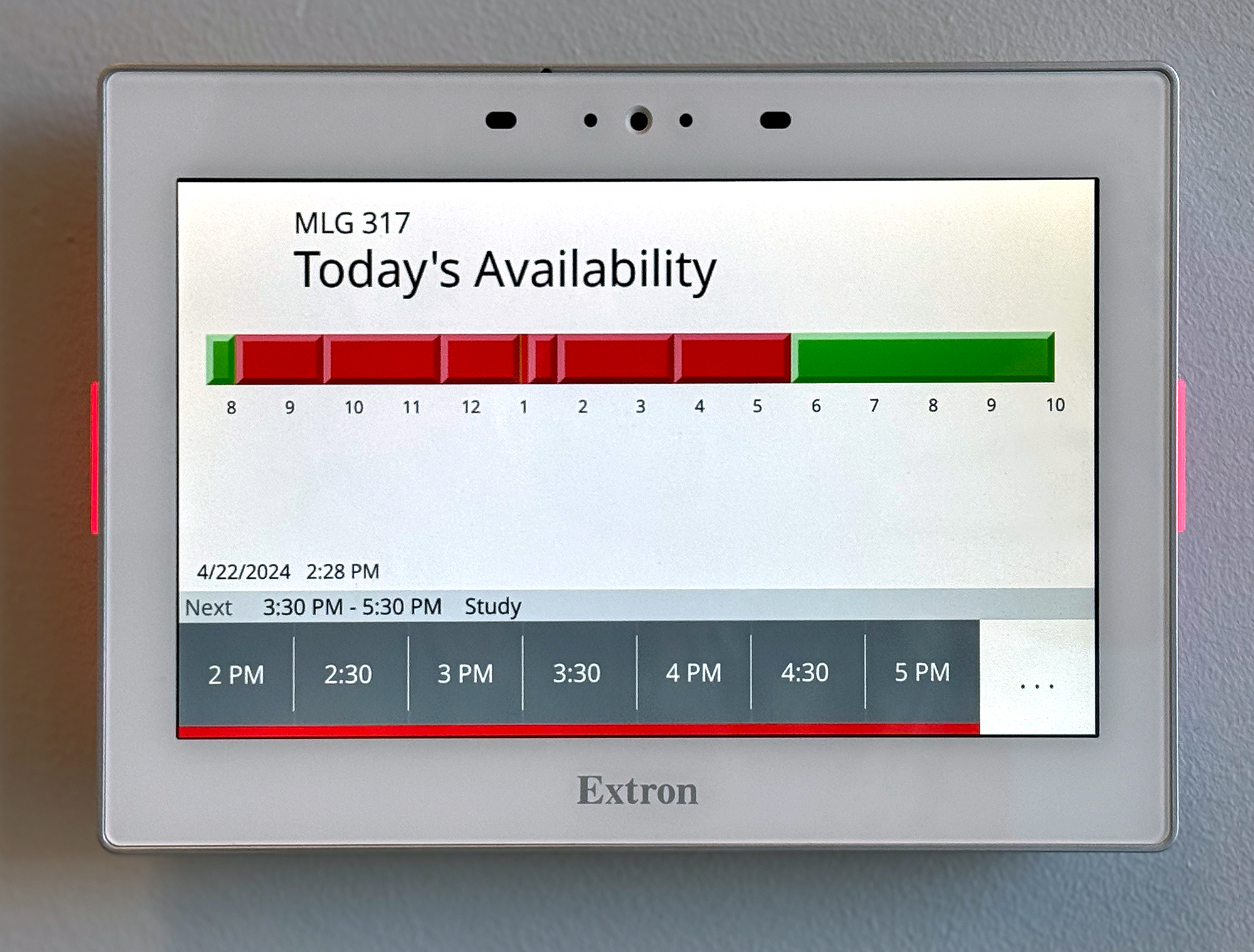

门口的 TouchLink TLS Scheduling 触摸屏可通过 Extron Room Agent™ 软件与 CollegeNet 25Live^® 日程管理平台对接。师生可通过其电脑、移动设备或直接在 TLS 触摸屏上完成房间预定。

更多集成 AV 系统的空间

Mlgard Hall 内众多空间均集成 AV 系统，下面简单介绍几个。欲了解场景图片、AV 设备说明、AV 操作指南等详细信息，敬请登录校方官网的 房间预定 页面，鼠标滑动至 “Milgard Hall” 板块

小型会议室 楼内设有不同规模的会议室、学习空间和访谈室。此类空间的系统配置与分组讨论室类似，如无需房间预定、视频会议和无线共享等功能，该系统还可进一步简化。

大型会议空间 二楼和三楼分别设有 1 个开放的集会空间和 1 间大型会议室，其系统配置与 80 人教室类似， 以 IN1808 演示切换器和 DMP 128 Plus 音频 DSP 处理器为核心， 但这里用 1 台 85" 显示器替代了上述教室的多台显示器，音响系统则配备更多扬声器，并减少了一些非必要的 AV 设备。该空间配备桌面阵列式麦克风，会议桌提供 USB 和 HDMI 连接端，门口配备有 TLS Scheduling 触摸屏。

计算机教室 其系统部署参照 HIP 研讨空间， 以 8x4 DTP CrossPoint 演示矩阵切换器和 DMP 128 Plus 音频 DSP 处理器为核心。与 HIP 空间类似，这里也配备天花板麦克风和无线麦克风、蓝光播放器、实物展台、PTZ 摄像机、网络摄像头以及无线视频接收器等信号源设备。两台投影机与矩阵切换器之间通过 DTP 连接，可将演示内容投射在 110" 大屏幕上。音频内容由 6 只 SoundField^® 扬声器提供扩声。

财务健康模拟交易室 该空间位于 3 楼，配备 75" 显示器，由专用 PC 提供驱动，可播放彭博财经新闻频道。 另有 2 台 75" 显示器和 1 台带 110” 投影幕的投影机通过 DTP 连接接收来自 8x6 DTP CrossPoint 演示矩阵切换器的信号内容。切换器由无线麦克风接收器、无线视频接收器和两台 PC 提供信号内容。其中 1 台 PC 与网络摄像头和 PTZ 摄像机协同工作，专门用于视频会议。另一台作为教师 PC，可为课堂演示提供来自其内存或校园局域网的课件内容。2 只墙面安装的扬声器可为现场提供音频。

成果反馈

在校长 Sheila Edwards Lange 看来，“Milgard Hall 是一个既欢迎学生也欢迎社区成员的地方，在这里，工商业之间可深化合作关系， 我们的学生也能够为自己乃至社区创造更美好的生活。”

文章右侧的视频中，UW 原财务和行政副校长 Vann Smiley 阐述了 Milgard Hall 的成功启用对 Milgard 商学院和 STEM 学位课程的发展所作出的显著贡献。

很大程度上，正因为 Extron AV 设备成功将视音频教学与协作融入到楼内的每个角落，使得校方能够实现为 Milgard Hall 设立的教学目标。

MILGARD HALL 视频链接

图片来源：华盛顿大学
视频来源：华盛顿大学和美国设计建造协会

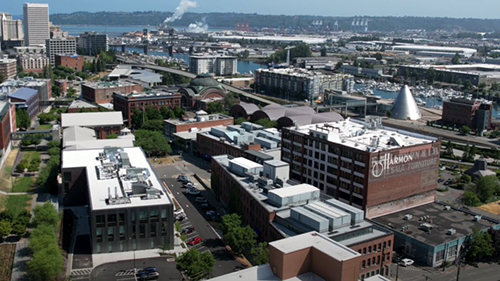

点此查看Milgard Hall 建筑施工延时摄影。

点此查看由美国设计建造学会提供的 2023 Design-Build 项目 - 华盛顿大学 Tacoma 分校 Milgard Hall。

点此查看 UW Tacoma 房间预定主页，显示有各教学空间的图片及 AV 设备配置。
