Extron AV 解决方案为上海纽约大学构建世界级智慧校园新范式

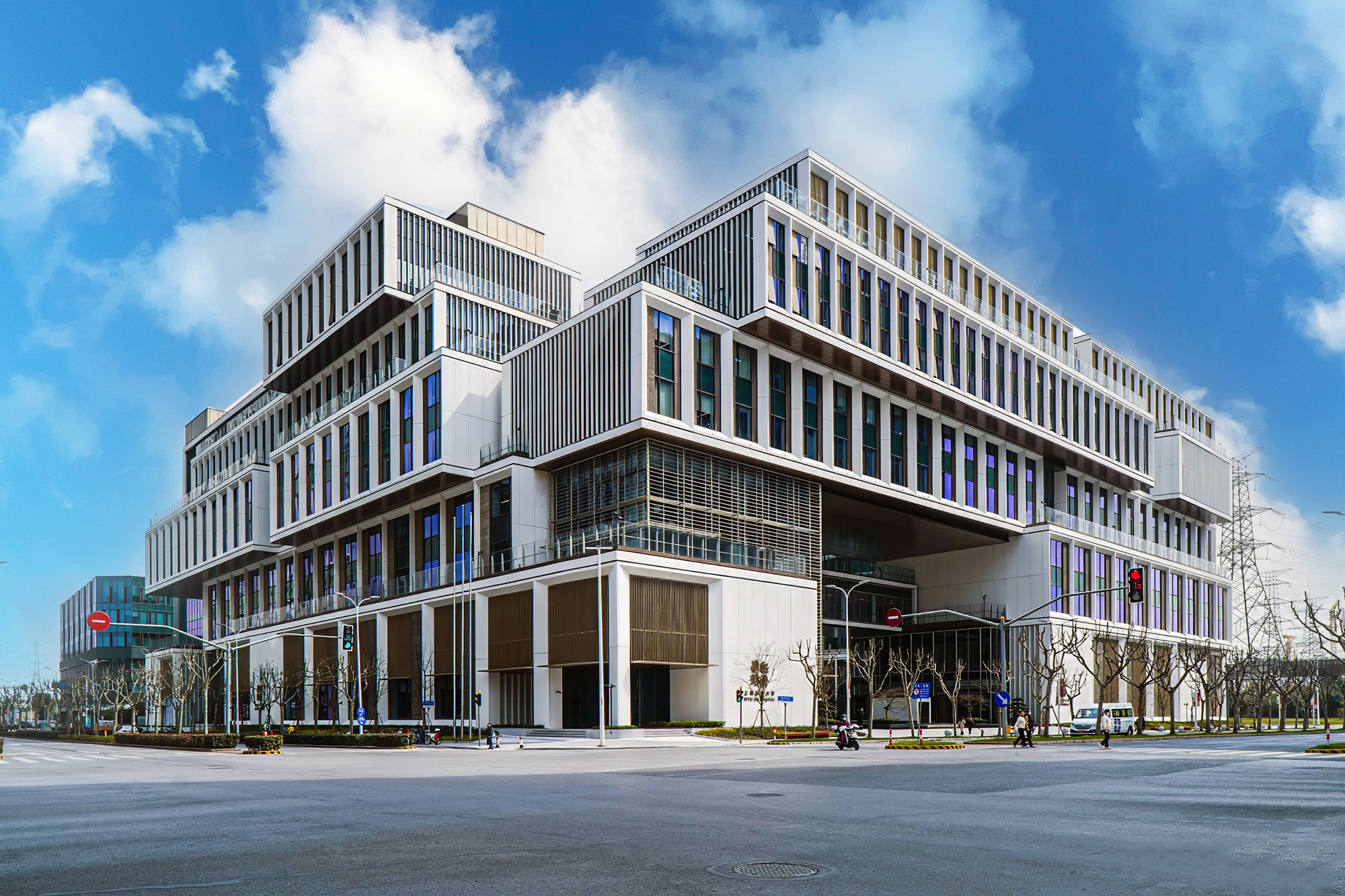

上海纽约大学 (NYU Shanghai) 是国内首所中美合办研究型大学，也是纽约大学全球体系中具备学位授予资格的三大校区之一。学校由华东师范大学和纽约大学联合创办，已发展为具有全球影响力的国际高校。前滩校区作为主校区，拥有一栋九层现代化教学楼。楼内配备 600 人礼堂、78 间研讨与阶梯教室、各类学科实验室，以及 5000 m² 图书馆和两层通高开放式阅览空间。为支持快速发展，学校在逾 100 间教室和会议空间部署了 Extron AV 解决方案，构建起面向未来可扩展、高可靠、强协同的智慧教学环境，全面支撑未来教学与科研需求。

我们选择 Extron 作为我们新校区的首选供应商，是因其稳定可靠的产品性能，响应迅速的技术支持，以及完备的 API 能力。

Extron 严格遵循 Pro AV 行业最高标准，能效高、使用寿命长，运行稳。其直观的软件不仅简化了系统配置及管理，也大大降低了我们日常的运维工作量，更保障了优质的视音频体验。

项目挑战

前滩校区须在三个月内完成全域 AV 系统部署， 以支持教学科研与行政管理双重需求，涵盖互动教学、混合式授课、会议及学术汇报等多样化场景。

系统设计面临严格预算与紧凑工期双重挑战， 必须在保障性能与品质的前提下，通过创新方案实现高效落地。所有部署需满足 NYU Shanghai 的高标准运行要求，确保稳定、可靠、可扩展。

解决方案

为满足前滩校区多样化的视音频需求，校方联合代理商北京博宇视创有限公司，部署了 Extron 可扩展、高灵活度的 AV 系统。从 600 人礼堂到小型研讨教室，所有教学及行政空间均采用标准化可配置架构，全面覆盖互动教学、混合式授课及高效运维需求。设计团队以易用性、可靠性和智能自动化为核心原则，确保教职工无需耗费精力在设备操控与故障排查上，可全身心投入教学工作。

基于光纤信号分配的校园核心网络

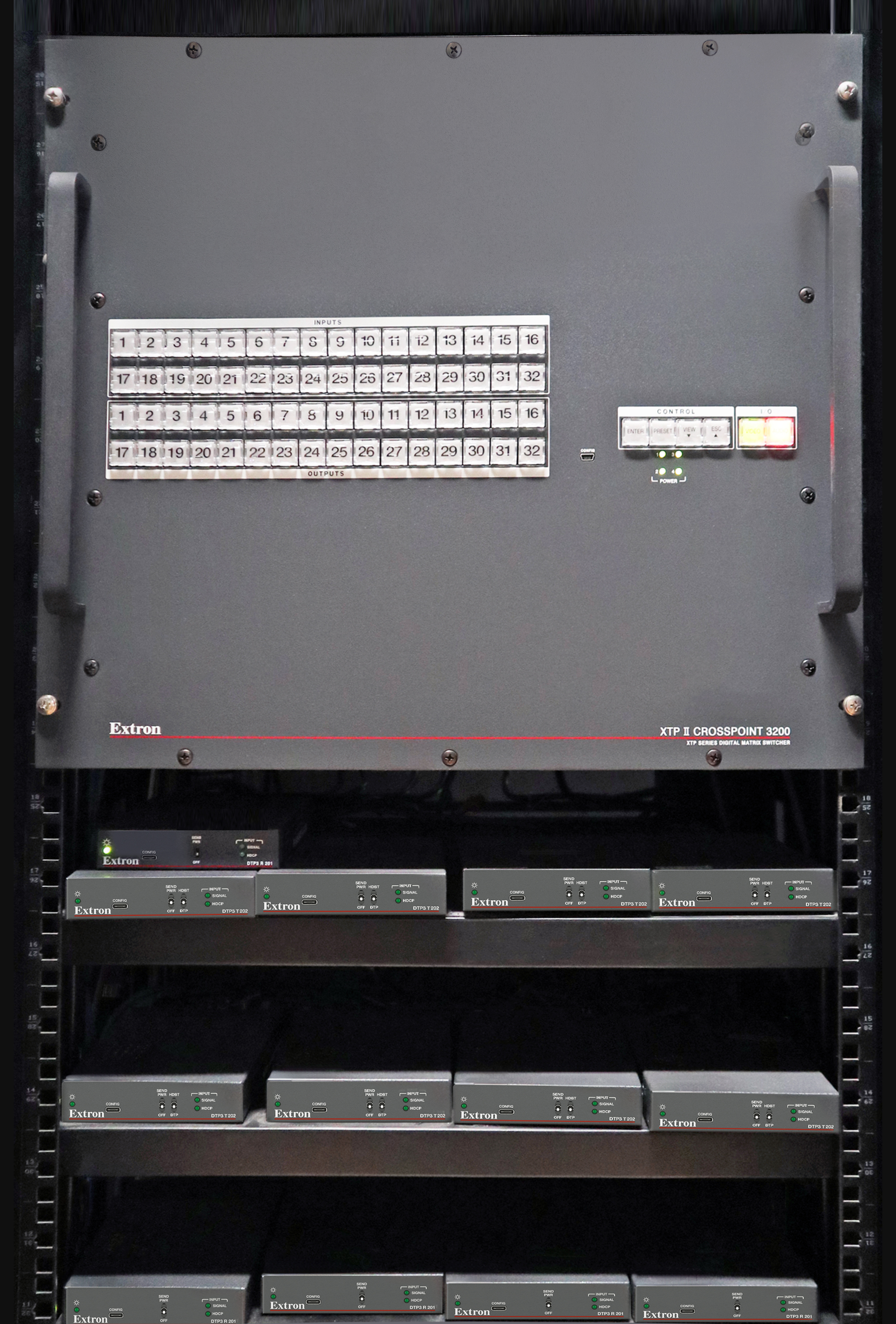

AV 系统以 FOX3 Matrix 160x 模块化光纤矩阵切换器为核心，能可靠地远距离传输 4K/60 HDMI 视频、USB 数据、音频及控制信号， 以实现九层教学楼内所有教室及会议空间的互联互通。针对楼内大规模、多节点的信号路由需求，系统搭载 XTP II CrossPoint 矩阵切换器作为这一企业级 AV 系统的总调度中枢，对接各楼层 DTP 设备与 FOX3 光纤链路，完成双绞线+光纤混合架构的端到端信号分发。

互动式智慧教室

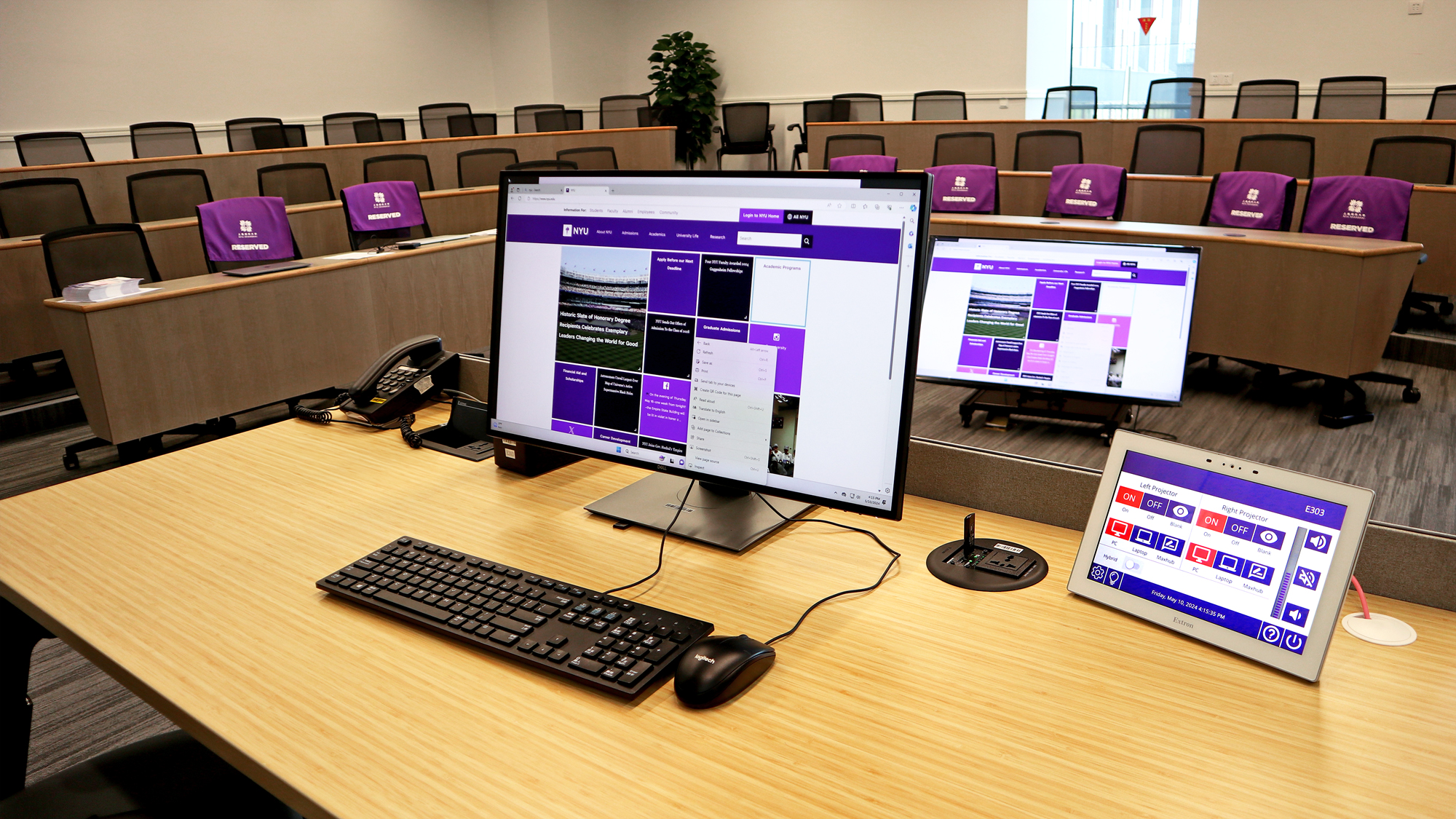

学校统一采用 Extron DTP CrossPoint 矩阵切换器作为所有教室的标配。该一体化演示系统支持 4K/60 信号切换，并集成图像解析度转换、带 AEC (回声消除) 的音频 DSP、D 类放大器及控制处理功能。来自教室讲台、墙面板及教师笔记本电脑等各类终端的 AV 信号均可轻松接入中心矩阵。同时，该矩阵切换器还支持双绞线传输，从而可大幅简化布线，优化设计并节约成本。

我们高度认可 Extron 在专业视音频领域的先进技术和卓越服务。其功能完备、文档详实的 API 及控制指令能够实现对校园 AV 系统的智能化集中监控与管理。Extron 为我们打造的解决方案不仅稳定可靠，面向未来灵活可扩展，更有响应及时且专业严谨的技术支持团队提供有力保障。

集中控制与自动化

智能化集中控制是前滩校区系统设计的核心亮点。DTP CrossPoint 矩阵切换器内置的 Extron IP Link Pro 控制处理器支持 RS-232、RS-485 及以太网控制，可全面管理 AV 信号路由、显示器电源和感应器等设备。系统操作直观且支持自动化运行：当教师连接笔记本电脑时，系统会自动开启投影机、降下投影幕、切换信号源并调节灯光至舒适亮度，确保演示过程流畅高效。

小型教室配备墙面安装型控制器 MLC Plus 100。这是一款基于以太网的按键控制系统，支持电源管理、信号源切换、音量调节和网络控制等常用功能，操作便捷、响应迅速。

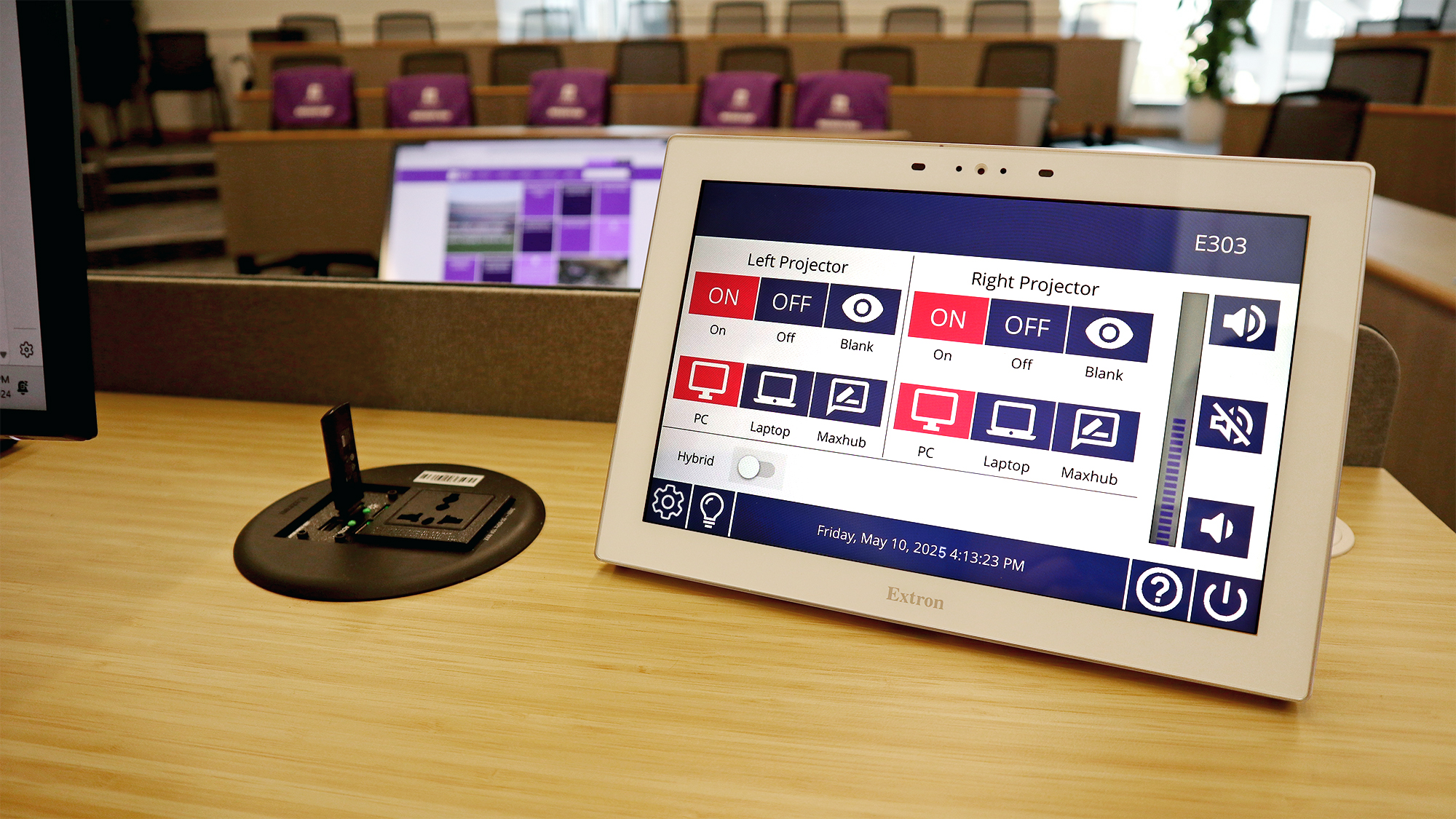

大型教学空间则采用 10" 墙面安装型触摸屏 TLP Pro 1025M，其搭载高性能四核处理器，支持 PoE 供电 (无需额外布线)，兼具直观操作界面、自定义预设及实时视觉反馈功能。

音频性能及处理

音频覆盖和清晰度是保障现场及混合式教学效果的关键。中小型教室采用 DMP 64 Plus 音频数字信号处理器，它支持 Dante® 网络音频，具备音频混音、回声消除 (AEC) 和网络音频路由功能，确保声音清晰稳定。

礼堂、图书馆和实验室则配备性能更强的 DMP 128 Plus 处理器，提供 12 路模拟麦克风/线路输入和 8 路模拟输出，支持 4 路 USB 数字音频输入/输出、8 个音频播放器，并可通过 ACP 总线连接控制面板，支持宏指令配置。其 AT 型号还集成 Dante^® 网络功能，可实现 48 路数字输入和 24 路输出，满足复杂场景的灵活调度。

报告厅使用 NetPA U 1002 双通道功放，教室则部署 NetPA U 2002 SB 桥接式功放， 两者均采用节能设计，内置 Dante® 和 DSP 功能，保障音频传输流畅清晰。

研讨室统一安装 SM 26 SpeedMount 扬声器，搭载 6.5" 低音单元，具备宽频响应，可精准还原语音和音乐，满足学术交流对音质的高要求。

简化连接

讲台配备的 Cable Cubby 202 和 Cable Cubby 100 电缆安装接线盒设有 HDMI、USB-C、电源及网络端口，方便教师和演讲嘉宾使用。桌下的 DTP® 发送器可通过双绞线将 AV 信号无损地传输至教室切换器，实现系统配置的整洁化和标准化。

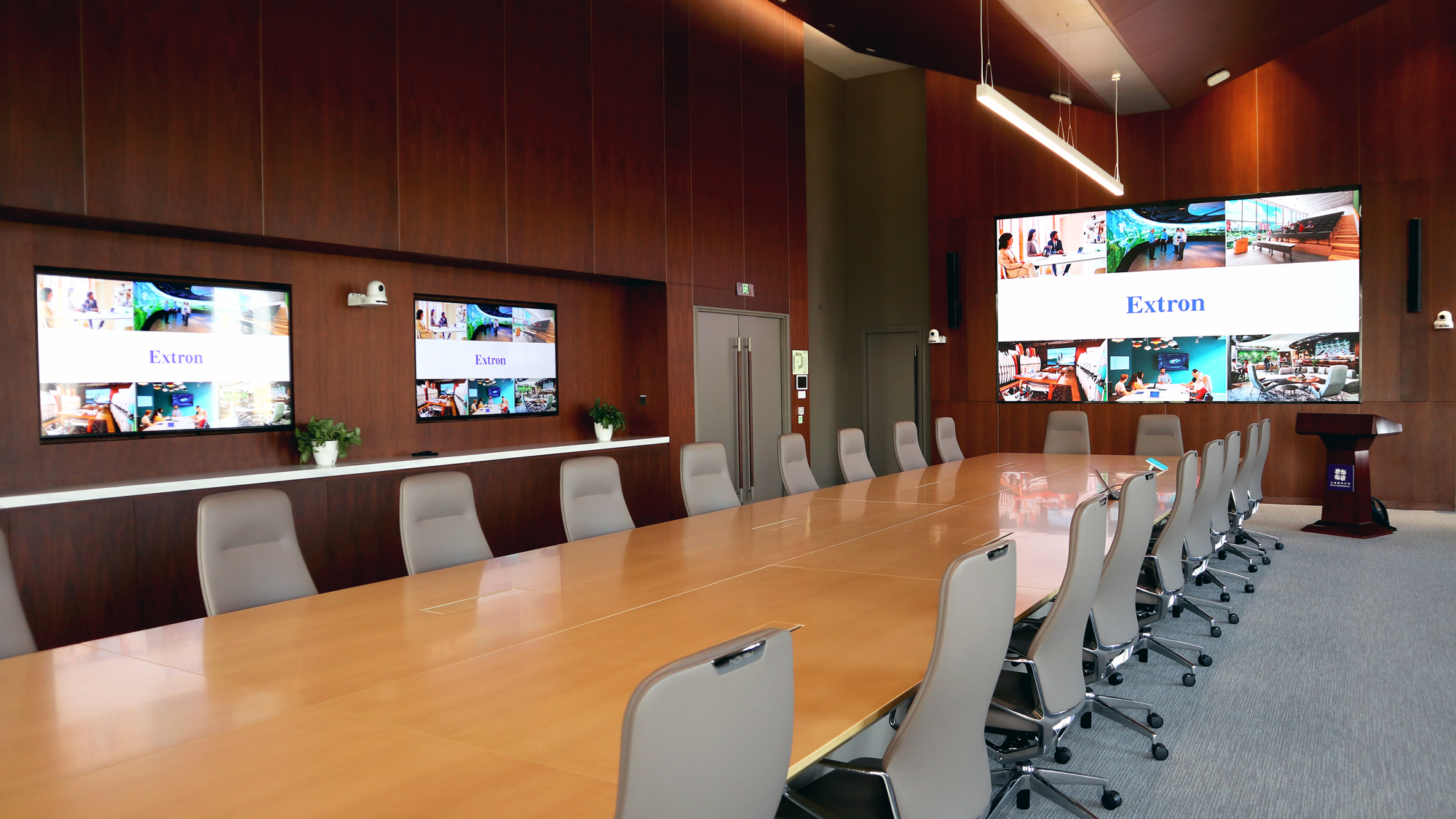

混合教学空间

所有教室及会议空间均以混合式教学为核心设计目标。USB、HDMI 及网络化 AV 系统可与 Zoom 和 Microsoft Teams 等平台无缝对接，实现高效协作。支持 Dante 的音频组件确保远程参与者语音清晰拾取，并有效消除回声，提升线上互动体验。课堂录制及远程协作由 SMP 351 H.264 流媒体处理器支持，可实现教学内容的实时流传输与本地录制，便于回看和知识沉淀。

自部署 Extron AV 解决方案后， 我们接到的用户投诉趋近于 “0”，运维工单量下降了 95%，可谓成效显著。稳定、高能效且易于维护的系统，极大地提升了日常运行效率，也有效减轻了我们 IT 部门的工作负担，更为广大师生带来了流畅而高性能的教学体验。

成果反馈

NYU Shanghai 的 AV 系统在时间紧、预算有限的情况下仍高品质交付， 得益于 Extron 提供的本地化技术支持及其高度模块化、可扩展的产品架构，保障了项目如期完成。

项目构建的智慧教学环境达国际一流水平，全面支持常态化录播、沉浸式互动教学和多模态远程学习。统一且直观的 AV 中控平台显著提升了教师操作的便捷性与一致性。系统还实现了跨校区、跨场景的高效协同，推动视音频资源与设备管理的集约化与标准化，为未来智慧教育生态的持续演进和规模化扩展奠定了坚实的技术基础。

图片来自：NYU Shanghai
