选择正确的矩阵切换器

什么是矩阵切换器？

矩阵切换器可以将多个视音频信号源路由至多个视音频终端。这些切换器可以接受来自多种输入信号源（计算机、摄像机、蓝光播放器等等）的视音频信号，并输出至不同的终端设备，如投影机、平板显示器和视频会议编解码器。

要选择适合特定环境的矩阵切换器，需要考虑以下几项准则：

矩阵切换器能够随时将任意一路输入路由至任意一路输出或多路输出。
根据不同的型号，矩阵切换器可以路由带或不带立体声音频的 DisplayPort、HDMI、DVI、3G-SDI、高清分量视频、S-视频或复合视频信号。
矩阵切换器使用：
- 标准铜线，例如 HDMI
- 铜双绞线电缆，例如 Extron XTP CrossPoint^®
- 光纤，例如 Extron FOX Matrix
矩阵切换器必须能够支持与其输入或输出连接的 I/O 传输媒介。

如何使用？

矩阵切换器适用于多种环境，如会议室、法庭、指挥和控制中心、教室、餐厅、家庭影院以及视频会议室等。

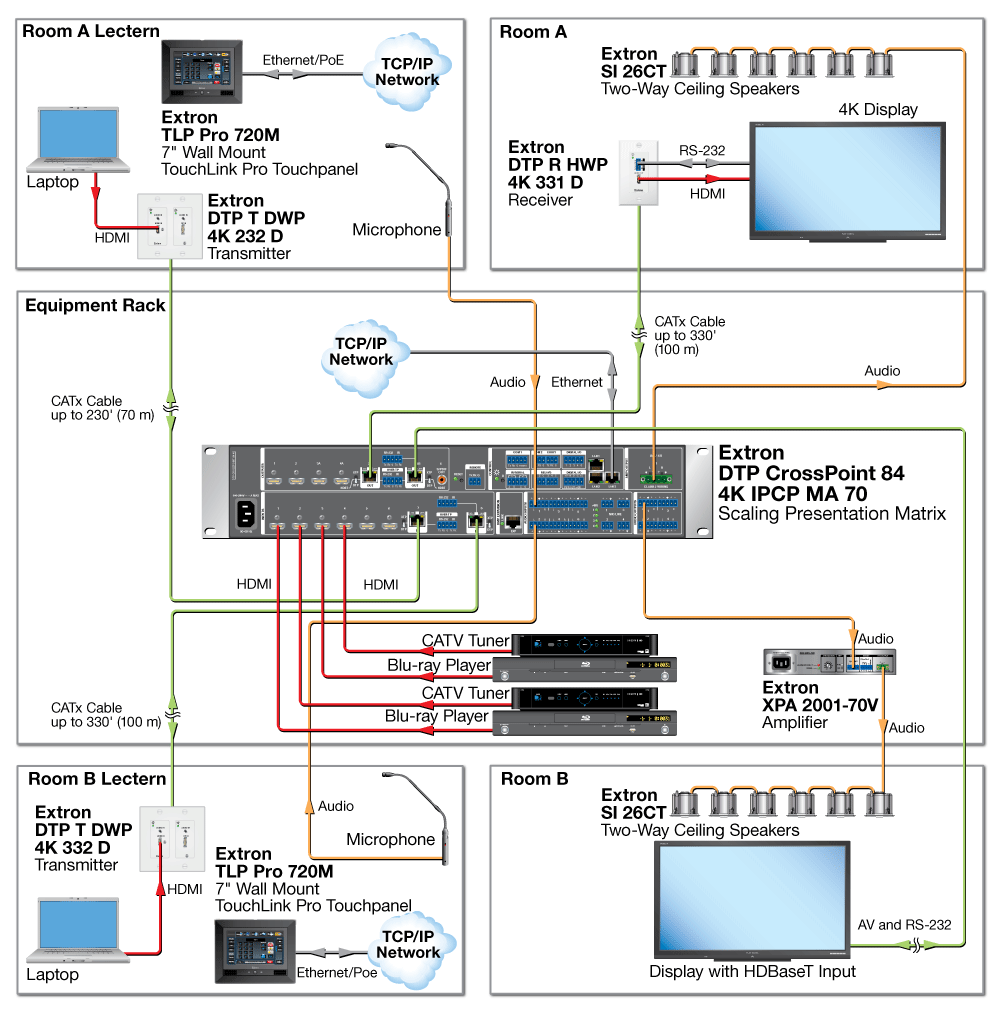

以下是大学分离式教室应用矩阵切换器的一个实例。放置在设备机架中的两台蓝光播放器和两台有线电视调谐器信号被发送到 Extron DTP CrossPoint 84 IPCP MA 矩阵切换器，同时使用 Categary 电缆，通过 Extron DTP T USW 233 切换器连接每个房间讲台位置的两路笔记本电脑信号源。矩阵切换器的两路输出又通过 Category 电缆将每个房间的平板显示器连接至 Extron DTP HDMI 4K 230 D Rx 接收器。此外，矩阵切换器集成的音频放大器与一个房间的天花板扬声器连接，一台外置 Extron XPA 2001-70V 放大器与矩阵切换器的音频输出连接，为另一个房间的扬声器提供音频。讲台位置的 Extron TLP Pro 720M 墙面安装式触摸屏为该房间内的视音频设备提供控制。运用这一设计，触摸屏和视音频系统可配置为将蓝光播放器、有线电视调谐器和笔记本电脑信号切换到房间专用显示器。仅通过一个矩阵切换器，房间就可以分开独立使用，或合并为一个大型的演示场所。

类别

光纤矩阵切换器

FOX 矩阵切换器设计用于通过光纤进行完整的、端到端的数字视音频信号传输和路由。其标准尺寸可从 8x8 到最高 320x320，并且完全兼容 FOX 系列和 FOX II 系列光纤发送器和接收器。还可以通过 Extron Matrix 1K 计划，定制尺寸高达 1000x1000 及以上的大型矩阵切换器。Extron 光纤矩阵切换器具有 Extron 矩阵切换器通常具备的重要特性，可以为任何关键任务的应用环境提供高可靠性、企业范围内的光纤视音频和控制信号的切换。查看光纤矩阵切换器

XTP CrossPoint 矩阵切换器

Extron XTP CrossPoint^® 矩阵切换器是模块化、可扩展的集成解决方案，可为 Extron XTP Systems^® 中的多个本地及远端信号源和显示设备提供高性能的输入切换和信号路由。Extron 技术包括 SpeedSwitch^®、密钥管理器 (Key Minder^®) 和 EDIE 管理器 (EDID Minder^®)。可选的输入/输出板及延长器能与多种信号类型和格式集成，确保为广泛的应用环境进行系统定制。机箱的输入/输出可配置为 4x4 到 64x64 不等。查看 XTP CrossPoint 矩阵切换器

DTP CrossPoint 矩阵切换器

Extron DTP^® CrossPoint 矩阵切换器是适用于演示环境的功能强大、一体式视音频集成解决方案。它们提供了视音频系统的所有核心功能，包括高性能的 4K 矩阵切换、图像解析度转换、音频 DSP、可选的节能 100 W D 类单声道或立体声音频功率放大器、用于完整视音频系统控制的内置 Extron IPCP Pro 控制处理器，以及通过单根 CATx 屏蔽电缆将视频、音频和控制信号延长至 100 m (330') 远的能力。DTP CrossPoint 提供了许多高级音频功能，如 Extron ProDSP、大型系统的数字音频放大和部分型号的回声消除 (AEC) 等，从而提供了完整的音频系统设计和集成。查看 DTP CrossPoint 矩阵切换器

HDMI 矩阵切换器

HDMI 矩阵切换器提供了高性能的 HDMI 信号至多个显示设备的路由。它们符合 HDMI 参数标准，包括高达 10.2 Gbps 的数据速率、高达 12 位的色深和高清无损的音频格式。Extron HDMI 矩阵切换器采用智能化技术，包括密钥管理器 (Key Minder^®)、SpeedSwitch^® 技术、HDCP 可视确认、EDID 管理器 (EDID Minder^®) 以及自动输入电缆均衡和输出时钟恢复等，可帮助集成商确保可靠的系统操作和数字设备之间的兼容性。它们提供固定的输入/输出和模块化、可扩展的配置，输入/输出尺寸从 4x4 到 32x32 不等。查看 HDMI 矩阵切换器

DVI 矩阵切换器

DVI 矩阵切换器提供了高性能的 DVI 信号至多个显示设备的路由。大部分 Extron DVI 矩阵切换器型号符合 HDCP 标准，并采用智能化技术，包括密钥管理器 (Key Minder^®)、SpeedSwitch^® 技术、HDCP 可视确认、EDID 管理器 (EDID Minder^®) 以及自动输入电缆均衡和输出时钟恢复等，可帮助集成商确保可靠的系统操作和数字设备之间的兼容性。它们提供固定的输入/输出和模块化、可扩展的配置，输入/输出尺寸从 4x4 到 36x36 不等。查看 DVI 矩阵切换器

SDI/HD-SDI Matrix Switchers

SDI/HD-SDI 矩阵切换器设计用于切换多路带嵌入音频的串行数字视频信号，并符合标清和高清视频，包括 3G-SDI 信号的 SMPTE 和 ITU 标准。它们是视音频演示应用以及小型视频制作和后期制作系统的理想之选。查看 SDI/HD-SDI 矩阵切换器

模块化及可扩展的矩阵切换器

模块化及可扩展的矩阵切换器设计用于需要内置信号处理、单点控制多种模拟或数字信号类型切换的应用环境，或未来需要扩展的应用环境。它们适用于各种信号类型，包括光纤、3G-SDI、HDMI、DVI、USB、宽带 RGB 和同步以及立体声或单声道音频信号，标准输入/输出配置最大可达 320x320。通过 Extron Matrix 1K 计划，您可以创建输入/输出尺寸高达 1000x1000 及以上的光纤、数字或模拟信号路由解决方案。查看模块化及可扩展的矩阵切换器

双绞线矩阵切换器

双绞线矩阵切换器与双绞线发送器和接收器配合使用，可以通过双绞线电缆简化从 RGBHV 到复合视频或 S-视频以及立体声音频信号的路由及控制。杳看双绞线矩阵切换器

超宽带 RGB 矩阵切换器

超宽带 RGB 矩阵切换器设计用于在要求最严格的极高分辨率计算机视频和音频路由系统中提供出色的性能表现。它们提供的输入/输出尺寸从 8x4 到 128x128 不等，并提供了输入灵活性、通用控制和无损信号分配等功能。查看超宽带 RGB 矩阵切换器

VGA 和立体声音频矩阵切换器

VGA 和立体声音频矩阵切换器设计用于带立体声音频的高分辨率计算机视频应用。它们的尺寸可从 3x2 到 16x8 不等，并包括多种特性。所有的 Extron VGA 矩阵切换器都能切换 HDTV/分量模拟视频信号。查看 VGA 和立体声音频矩阵切换器

媒体演示矩阵切换器

媒体演示矩阵切换器将多种信号格式 (VGA、复合视频、S-视频和立体声音频) 的路由整合在一个紧凑型机箱中。对于教室、培训和会议设施以及复杂的家庭影院等各类小型的应用场合，这些矩阵切换器无疑是理想之选。查看媒体演示矩阵切换器

图像解析度转换矩阵切换器

图像解析度转换矩阵切换器设计用于需要将所有视频输入信号解析度转换为一种通用视频输出分辨率的应用环境。它们将高性能的信号处理与矩阵切换相结合，只需一个设备即能提供优化的图像品质、快速可靠的切换以及灵活的路由。图像解析度转换矩阵切换器是多显示视频会议和演示环境，如董事会议室、教堂和礼堂等的理想解决方案。查看图像解析度转换矩阵切换器

矩阵切换器附件

矩阵切换器附件包括多种直观的用户控制界面，设计用于在任何应用环境中方便地进行安装。从简单的遥控器到完全的 X-Y 型输入和输出选件，Extron 制造的矩阵切换器控制选件适用于任何系统设计和远程切换的需要。还提供支持安装和信号分配的其它附件产品。查看矩阵切换器附件
