选择正确的分配放大器
什么是分配放大器？
分配放大器简称 DA，可将一路视频信号源或音频信号源分割并复制为两路或更多路与原始信号相同的信号。DA 能设计成支持数字或模拟信号以及二者的组合。
- 数字 DA 通常包括信号缓冲和时钟恢复功能，以保持数据路径的完整性和低误码率。
- 模拟 DA 对信号具有放大和增强作用，并提供固定或可调峰值及增益等功能。
为什么需要分配放大器？
无论是数字、模拟还是混合格式的应用，源信号的信号驱动能力都是预先设定的，通常仅支持一个终端设备如平板显示器或投影机。如果信号通过电子方式分割，那么分割设备必须要为数字设备提供波形损失补偿，或为模拟设备提供振幅/电压补偿。另外，长距离电缆传输、劣质电缆以及信号输出薄弱的源设备都会严重影响系统的性能。DA 则能确保将源信号可靠地传输至所有连接的终端设备。
在数字 AV 系统中，数据技术参数必须符合要求。如果为一路信号输出添加太多设备，信号电平就会降到正常操作阈值以下，被称为”数字断崖“，从而导致数据传输失败。数字视频特性包括同步通信、信号摆幅和时钟周期。由时钟所决定，数字信号必须按特定的时间间隔进行转换，其高低值之间的差异也非常明显。转换过程中所允许的最小时间间隔就是时钟周期。
例如，劣质数字电缆的信号反射可造成信号转换失真，使接收器误读数据信息， 最终导致无法与信号源同步，或显示错误信息。支持数字技术的 DA 可对信号损失进行补偿，从而满足这些参数要求。
在模拟系统中，低分辨率和高分辨率源信号的前后缘上升和下降时间可能被扭曲或削减，这就会对信号的高频部分产生影响，进而影响视频的清晰度和细节信息。信号也许需要视频放大和峰值调整，以补偿长距离电缆传输或低品质模拟源信号通常所产生的电压损失及高频衰减。
如何使用？
分配放大器适用于多种专业视音频环境，包括教室、讲堂、法庭、博物馆展厅和公司会议室。

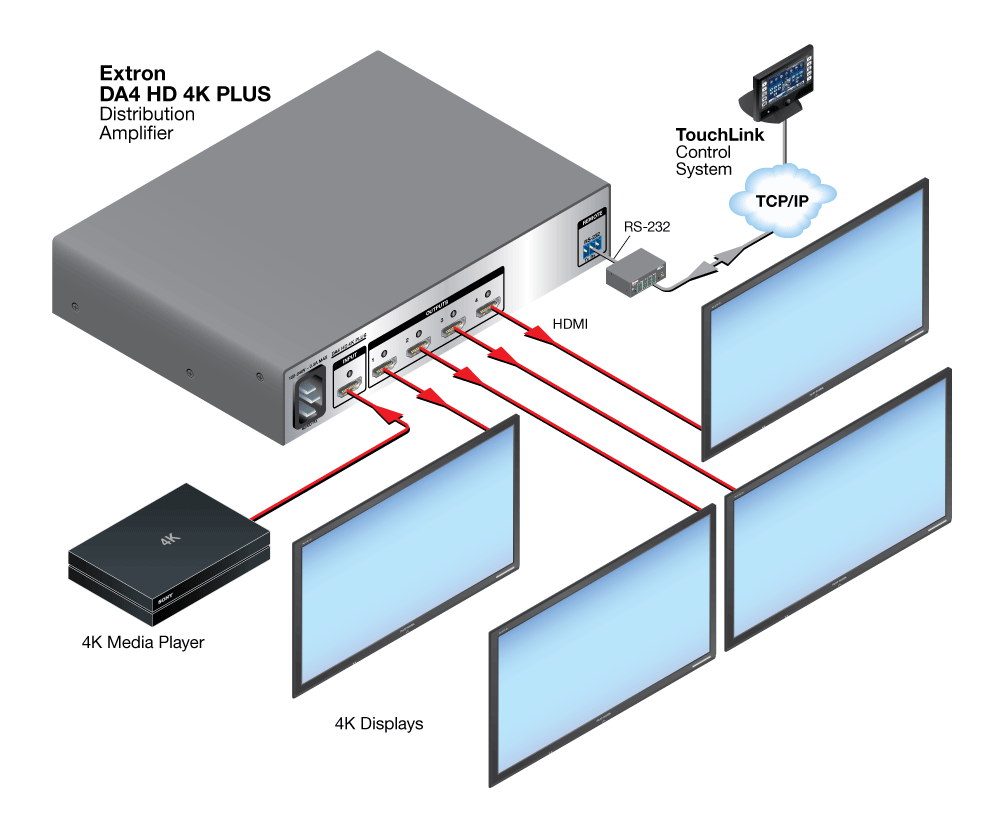

在下面的案例中，一台 4K 媒体播放器与 Extron DA4 HD 4K PLUS 分配放大器的输入连接。DA4 HD 4K PLUS 将数字信号发送至四台高清显示器。
DA 采用多项技术，可使其轻松地集成到各种应用环境中。例如，上图所示的 DA4 HD 4K PLUS 采用了两项 Extron 独有的技术：EDID 管理器 (EDID Minder®) 和密钥管理器 (Key Minder®)。EDID Minder 可自动地管理所有已连接设备之间的 EDID 通信。EDID Minder 可保持与信号源之间的持续 EDID 通信，确保它正常开机并可靠地发送内容至终端设备。对于内容受保护的 HDMI 信号，Key Minder 可在所有设备之间持续地验证 HDCP 加密，确保将信号源内容同时分配至显示设备。
选择分配放大器
为特定的应用环境选择正确的分配放大器，首先要确定满足设计所需的必要条件。选择 DA 之前请先回答以下问题：
- 将被分配的是哪种信号类型？
- 需要多少路输出？
- 信号的传送距离有多远？
- DA 应如何安装？
- 对安装空间有哪些要求？
类别
Extron 提供多种分配放大器，设计可支持大部分数字和模拟信号格式。所有 Extron DA 都具有完全的缓冲输出，可保留原始信号的完整性和电平。选择 DA 时，请先按照前面所讲的确认您的信号和系统要求， 然后再选择最适合您需要的产品类别。
光纤分配放大器
Extron 光纤分配放大器可通过光纤对 AV 和 RS-232 控制信号进行分配和长距离传输。它们提供分离的有源光纤输出，用于分配至 FOX 系列光纤接收器、切换器或矩阵切换器。Extron 光纤分配放大器支持更高的数据速率，可分配 DVI-D、多速率 SDI、RGBHV、高清分量视频和标清视频信号。
HDMI 分配放大器
Extron HDMI 分配放大器可在商业 AV 应用环境中提供可靠的运行。它们符合 HDCP 标准，并采用了两项 Extron 独有的技术：EDID 管理器 (EDID Minder)，可自动地管理已连接设备之间的 EDID 通信，以及密钥管理器 (Key Minder)，可持续地验证 HDCP 加密。Extron HDMI 分配放大器还包括许多其它易于集成的特性，如自动输入电缆均衡、自动色深管理以及每路输出上的 +5 VDC、250 mA 电源。带 DTP 双绞线输出的 Extron HDMI 分配放大器提供了额外的扩展能力，可通过单根 CATx 屏蔽电缆将 HDMI 以及控制和模拟音频信号延长至 100 m (330') 远的距离。
DVI 分配放大器
Extron 单链路 DVI 分配放大器可将均衡后的数字视频信号分配至多个设备。它们兼容分辨率高达 1920x1200 @ 60 Hz 的计算机信号，包括 HDTV 1080p/60。大部分型号采用 EDID Minder，这是一项 Extron 独有的技术，可自动地管理已连接设备之间的 EDID 通信。
DisplayPort 分配放大器
Extron DisplayPort 分配放大器符合 HDCP 标准，还包括许多易于集成的特性，如 EDID Minder、Key Minder、输入电缆均衡和可选的输出屏蔽功能。此外，这些 DA 支持双模 DisplayPort 操作，能够通过适当的适配器将源信号发送至 HDMI、DVI 或 VGA 显示设备。
HD-SDI、3G-SDI 和 12G-SDI 分配放大器
HD-SDI、3G-SDI 和 12G-SDI 分配放大器可支持高达 11.88 Gbps 的多速率 SDI 数字视频信号。它们具有输入电缆均衡和输出时钟恢复功能，可以自动识别并适应符合 SMPTE 和 ITU 标准 (包括 SMPTE 2082、ITU-RBT.601 和 ITU-RBT.1120) 的串行数字视频信号。
查看 HD-SDI、3G-SDI 和 12G-SDI 分配放大器
VGA 和 RGB 分配放大器
计算机和 RGB 分配放大器支持不同类型的模拟 VGA 信号和工作站类连接方式，如 RGBHV、RGBS 和 RGsB。大部分型号都具备增益和峰值控制功能，可在长距离电缆传输中保持信号的完整性。此类分配放大器还可用于分配复合视频、S 视频和模拟分量视频信号。RGB DA 通过适当的适配器可支持 VGA‑QXGA 视频信号。
音视频分配放大器
AV 分配放大器具有多种型号，可用于复合视频、S-视频、分量视频、串行数字视频和立体声音频。部分 Extron DA 的单个机箱包含多台分配放大器。例如，Extron DA 12V/6V Dual EQ 包含两台 1 路输入、6 路输出的复合视频分配放大器。只需一个内置电源即可为两台 DA 供电。两台 DA 内置于一个可机架安装的机箱内，不但可以节省空间、降低热量，价格通常也会低于两个独立的分配放大器。微型分配放大器 (MDA) 系列具有紧凑的 1/4 机架宽外壳，并带有灵活的安装和电源选项，适用于小型系统或成本有限的应用环境。Extron MDA 分配放大器可以轻松、经济地集成到新的或现有的视音频系统设计中。
